安森美 (onsemi) NXVF6532M3TG01 650V EliteSiC H桥功率MOSFET模块专为汽车及工业环境中要求严苛的功率转换应用而设计。安森美 (onsemi) NXVF6532M3TG01采用先进的碳化硅（SiC）技术，具备卓越的效率、快速开关能力和强大的热性能。 该模块集成四个32mΩ 的SiC MOSFET，采用H桥配置，极其适合车载充电器（OBC）、直流-直流转换器及电动汽车（EV）动力总成系统应用。 该器件采用紧凑型APM16封装，集成温度传感功能，支持大功率密度及可靠的热管理。 NXVF6532M3TG01符合AEC-Q101/Q200及AQG324认证要求，在严苛工作环境下可确保汽车级的可靠性与性能。

数据手册；*附件：onsemi NXVF6532M3TG01 650V EliteSiC H桥功率MOSFET数据手册.pdf

特性

• 650V 32mΩ SiC MOSFET模块，采用Al2O3~~ ~~DBC
• 带SIP的H桥模块，用于车载充电器（OBC）
• 爬电/间隙距离符合IEC60664-1、IEC 60950-1标准
• 紧凑型设计，实现低模块总电阻
• 模块序列化，确保全程可追溯
• 汽车级功率模块16（APM16）封装，尺寸为40.10mm×21.90mm×4.50mm，间距1.90mm，外壳型号829AA
• 阻燃等级：UL 94V-0
• 无铅，符合RoHS标准
• 符合AEC-Q101/Q200和AQG324车规级标准

引脚配置和原理图

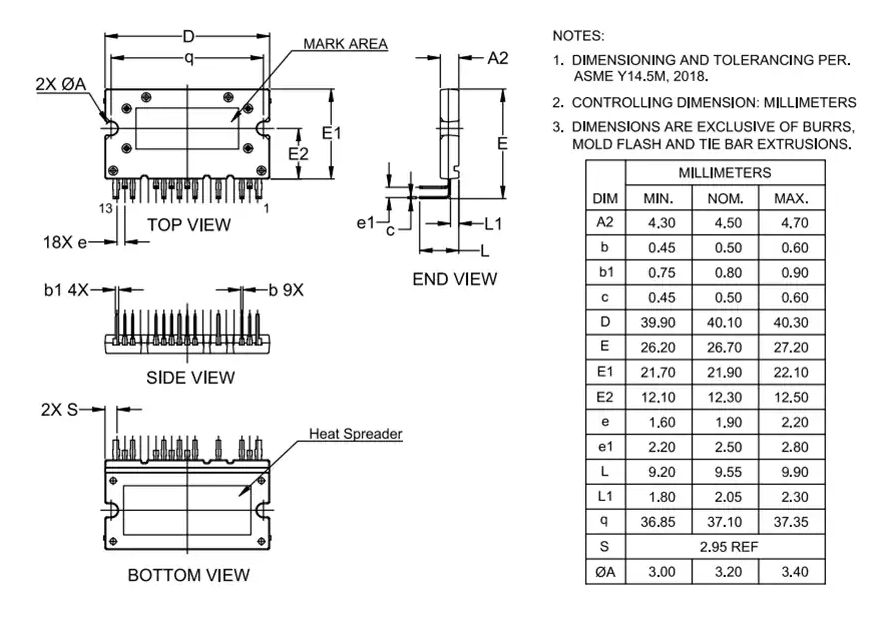

尺寸

onsemi NXVF6532M3TG01 650V EliteSiC H桥功率模块技术解析

1. 产品概述

‌NXVF6532M3TG01‌是onsemi推出的650V/32mΩ EliteSiC H桥功率MOSFET模块，专为新能源汽车车载充电器（OBC）设计。该模块采用Al2O3 DBC基板和SIP封装技术，具备完整的H桥拓扑结构，可直接应用于PFC和DC-DC转换器场景。产品通过AEC-Q101/Q200和AQG324汽车级认证，确保在严苛的汽车电子环境中稳定工作。

2. 核心特性分析

2.1 电气性能优势

• ‌耐压等级‌：650V Drain-to-Source Voltage (VDSS)，适用于400V母线电压系统
• ‌低导通电阻‌：典型值32mΩ@18V VGS，在175℃高温下仅增加至49mΩ
• ‌高电流能力‌：连续漏极电流31A（TC=25℃），脉冲电流高达165A
• ‌工作结温‌：-55℃至+175℃宽温度范围

2.2 结构设计特点

• ‌紧凑型封装‌：40.10×21.90×4.50mm尺寸，优化热管理和空间布局
• ‌集成NTC‌：内置10kΩ负温度系数热敏电阻，提供精确的温度监测
• ‌增强绝缘‌：符合IEC60664-1、IEC 60950-1爬电距离要求

3. 关键参数深度解析

3.1 静态特性

‌栅极驱动特性‌：

• 推荐栅源工作电压：-3V至+18V（TJ≤175℃）
• 阈值电压VGS(TH)：2.6V典型值（7.5mA测试条件）
• 栅极电阻RG：5Ω典型值，影响开关速度

‌导通性能表现‌：
在15A负载条件下，不同栅极电压的导通电阻表现：

• VGS=18V：32mΩ@25℃
• VGS=16V：显著上升至更高阻值
• VGS≤12V：导通能力急剧下降

3.2 动态特性

‌开关性能参数‌（VDS=400V, ID=15A, RG=4.7Ω）：

参数	25℃典型值	175℃典型值	单位
开启延时 td(ON)	9.0ns	8.4ns	ns
上升时间 tr	7.6ns	6.0ns	ns
关断延时 td(OFF)	27.6ns	33.2ns	ns
下降时间 tf	7.6ns	9.2ns	ns

‌开关损耗分析‌：

• 开启损耗EON：12.8mJ@25℃
• 关断损耗EOFF：22.7mJ@25℃
• 总开关损耗Etot：35.5mJ@25℃

3.3 体二极管特性

‌反向恢复性能‌：

• 反向恢复时间tRR：17.6ns
• 反向恢复电荷QRR：91.1nC
• 峰值恢复电流IRRM：10A

4. 热管理设计指导

4.1 热阻参数

• ‌结壳热阻RθJC‌：最大值2.3℃/W
• ‌结散热阻RθJS‌：典型值2.43℃/W（基于3mm铝散热器模拟）

4.2 散热建议

• 建议使用导热系数3.0W/mK的导热界面材料
• 散热器厚度建议≥38mm的Al-360压铸材料
• 最大功耗PD：65.2W（无开关损耗条件）

5. 应用设计要点

5.1 栅极驱动设计

‌驱动电压选择‌：

• ‌最佳性能‌：推荐使用18V开启，-3V关断
• ‌平衡考虑‌：16V开启时导通电阻略有增加，但可靠性更优
• ‌避免过驱动‌：VGS超过22V可能造成永久损坏

5.2 保护电路设计

‌过压保护‌：

• 绝对最大栅源电压：-8/+22V
• 雪崩能量EAS：139mJ@16.7A
• 安全操作区需严格限制在规格范围内

5.3 布局建议

• 电源引脚（Pin 4）需就近布置去耦电容
• 栅极驱动回路应尽可能短，减小寄生电感
• 相位输出引脚（Pin 1, Pin 13）布线需考虑大电流承载能力

6. 在OBC系统中的典型应用

6.1 PFC级应用

利用H桥拓扑实现图腾柱PFC，充分发挥SiC器件的高频优势：

• 开关频率可提升至100kHz以上
• 效率提升至98%以上
• 功率密度显著提高

5.2 DC-DC级应用

在LLC谐振转换器中作为开关器件：

• 利用低Qg（58nC典型值）实现快速开关
• 零电压开关（ZVS）降低开关损耗
• 适应宽输出电压范围需求

7. 测试验证要点

7.1 关键参数验证

• ‌导通电阻‌：在15A电流下测试不同温度点的RDS(on)
• ‌开关损耗‌：使用双脉冲测试验证EON、EOFF
• ‌热性能‌：通过热成像验证实际散热效果

8. 可靠性保障措施

8.1 质量认证

• 符合AEC-Q101标准（分立半导体）
• 符合AEC-Q200标准（无源元件）
• 通过AQG324认证（功率模块）

8.2 生产追溯

• 模块序列化实现全生命周期追溯
• 无铅工艺，符合RoHS和UL94V-0标准
