半导体晶圆（芯片）贮存管理和寿命管控要求的详解；

【博主简介】本人“爱在七夕时”，系一名半导体行业质量管理从业者，旨在业余时间不定期的分享半导体行业中的：产品质量、失效分析、可靠性分析和产品基础应用等相关知识。常言：真知不问出处，所分享的内容如有雷同或是不当之处，还请大家海涵。当前在各网络平台上均以此昵称为ID跟大家一起交流学习！

随着半导体技术的不断发展，晶圆（芯片）作为现代电子产品的核心部件，为了保证晶圆（芯片）的质量和稳定性，存储环境的控制要求也日益严格。为了确保晶圆（芯片）在制造、运输和存储过程中的质量和性能不受损害，氮气柜被广泛应用于晶圆（芯片）的存放。在实际操作中，将晶圆（芯片）存放在氮气柜中是一种常见的做法，因为氮气具有惰性，可以有效防止晶圆表面氧化、腐蚀或受到其他污染。

在分享晶圆（芯片）的贮存前，我 们首先应该了解一下晶圆和芯片的关系：

1、晶圆

是指硅半导体集成电路制作所用的硅晶片，由于其形状为圆形，故称为晶圆；在硅晶片上可加工制作成各种电路元件结构，而成为有特定电性功能之IC产品。晶圆的原始材料是硅，而地壳表面有用之不竭的二氧化硅。二氧化硅矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达99.999999999，接着是将这些纯硅制成硅晶棒，成为制造集成电路的石英半导体的材料。经过照相制版，研磨，抛光，切片等程序，将多晶硅融解拉出单晶硅晶棒，然后切割成一片一片薄薄的晶圆。

2、芯片

指内含集成电路的硅片，体积很小，常常是计算机或其他电子设备的一部分。

总之，晶圆和芯片是半导体行业的重要组成部分，但它们在形态、制造过程和应用上存在明显区别。晶圆是制造芯片的原材料，经过一系列复杂的制造工艺，最终形成具有特定功能的集成电路，即芯片。

依据GB/T 14264-2009半导体材料术语，GB/T 25915.1-2010洁净室及环境要求，由于晶圆Wafer是极易氧化的，所以它对存储的环境要求是无氧环境，温度不高于25℃。

一、晶圆（芯片）存储和贮存的区别

在分享晶圆（芯片）贮存管理和寿命控制要求之前，还是有必要跟大家普及一下“存储”和“贮存”的区别，特别是对于晶圆（芯片）产品这种敏感物料了，我们更需要谨慎哦！

1、词义侧重点

“存储”更强调“保存”，有动态或静态的暂时留存之意，隐含“随时可能取用”的需求。就像我们日常说把东西保存起来，可能过段时间就会拿出来用，对于晶圆（芯片）来说，存储可能是为了满足生产过程中短期的需求，比如下一道工序很快就要用到这些晶圆（芯片），所以先保存起来。

而“贮存”则是更强调“放置、存放”，隐含“长期不动”的意思。它侧重于将晶圆（芯片）长期放置在某个地方，不轻易动用，更像是一种长期的库存管理概念。

2、应用场景

“存储”在晶圆（芯片）生产场景中，存储一般是针对生产过程中的半成品晶圆（芯片）或者短期内需要周转的晶圆（芯片）。例如，在生产线上刚切割下来的晶圆（芯片），可能还需要经过后续几道工序才会进入下一阶段的加工，这些晶圆（芯片）就会被暂时存储起来。存储的环境控制主要是为了维持晶圆表面洁净度、防止氧化等，以保障晶圆（芯片）在短期内的质量稳定，像把晶圆（芯片）存储在氮气柜里，控制合适的温度和湿度（如温度20 - 24℃，湿度30% - 50% ）。

而“贮存”主要用于成品晶圆（芯片）的长期库存管理。当晶圆（芯片）完成全部生产工序后，等待出货或者作为备用库存时，就会进行贮存。贮存除了要考虑基本的温湿度等环境要求外，更注重长期的稳定性和安全性，防止晶圆（芯片）受到物理损伤、静电积累等影响，以确保在长期存放后晶圆（芯片）的性能不受影响。

3、操作频率

“存储”操作相对频繁，因为存储的晶圆（芯片）可能是随时会被投入到下一道生产工序中，所以需要方便存取，工作人员会根据生产进度频繁地对存储的晶圆（芯片）进行操作和管理。

“贮存”操作频率较低，由于是长期存放，不需要经常去动用这些晶圆（芯片），只有在有出货需求或者特定的使用计划时才会对贮存的晶圆（芯片）进行处理。

所以，简单来说，晶圆（芯片）存储更偏向于短期的、为生产流程服务的保存，而贮存更侧重于长期的、库存性质的存放。

二、晶圆（芯片）需要高标准贮存的原因

晶圆贮存标准之所以严格，主要源于其高纯度材料特性和精密制造工艺的需求。具体原因如下：

1、高纯度材料要求

晶圆（芯片）采用氮元素浓度低于3ppb（百万分之三）的超高纯度钻石材料，确保内部无过多氮空洞，从而实现惊人的存储密度。这种极低杂质含量是保障芯片性能稳定性的基础。

2、精密制造工艺限制

晶圆（芯片）制作涉及多晶硅单晶拉制、研磨抛光等复杂工艺，任何微小缺陷都可能影响电路性能。因此，贮存环境需严格控制以避免材料特性变化或工艺损伤。

3、环境稳定性需求

半导体元器件对湿度和静电极为敏感。高湿度环境易导致霉变氧化，而静电可能破坏电路结构。存储标准需确保超低湿（1-10%RH）和防静电措施，以维持长期稳定性。

综上，晶圆（芯片）贮存标准通过严格控制材料纯度、工艺稳定性和环境参数，确保芯片在极短生命周期内保持高性能。

三、晶圆（芯片）贮存管理和寿命管控要求（通用版）

以下就是本章节要跟大家重点分享的关于：晶圆（芯片）贮存管理和寿命管控要求（通用版）的相关内容，如有遗漏或是错误的地方，还希望大家多多包涵，同时，有兴趣的朋友可以一起多交流学习，具体内容如下：

http://weixin.qq.com/r/QhAjO9TE64mUrZBY90VQ (二维码自动识别)

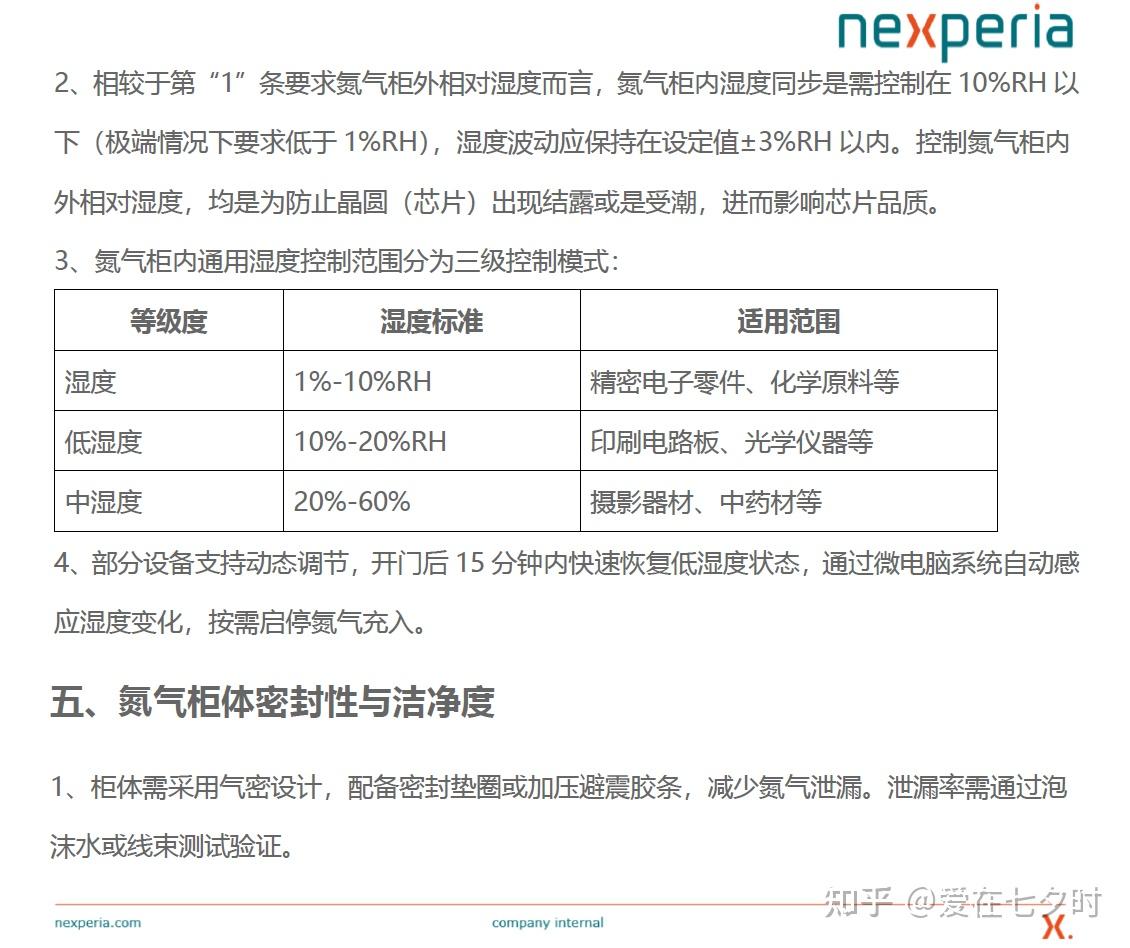

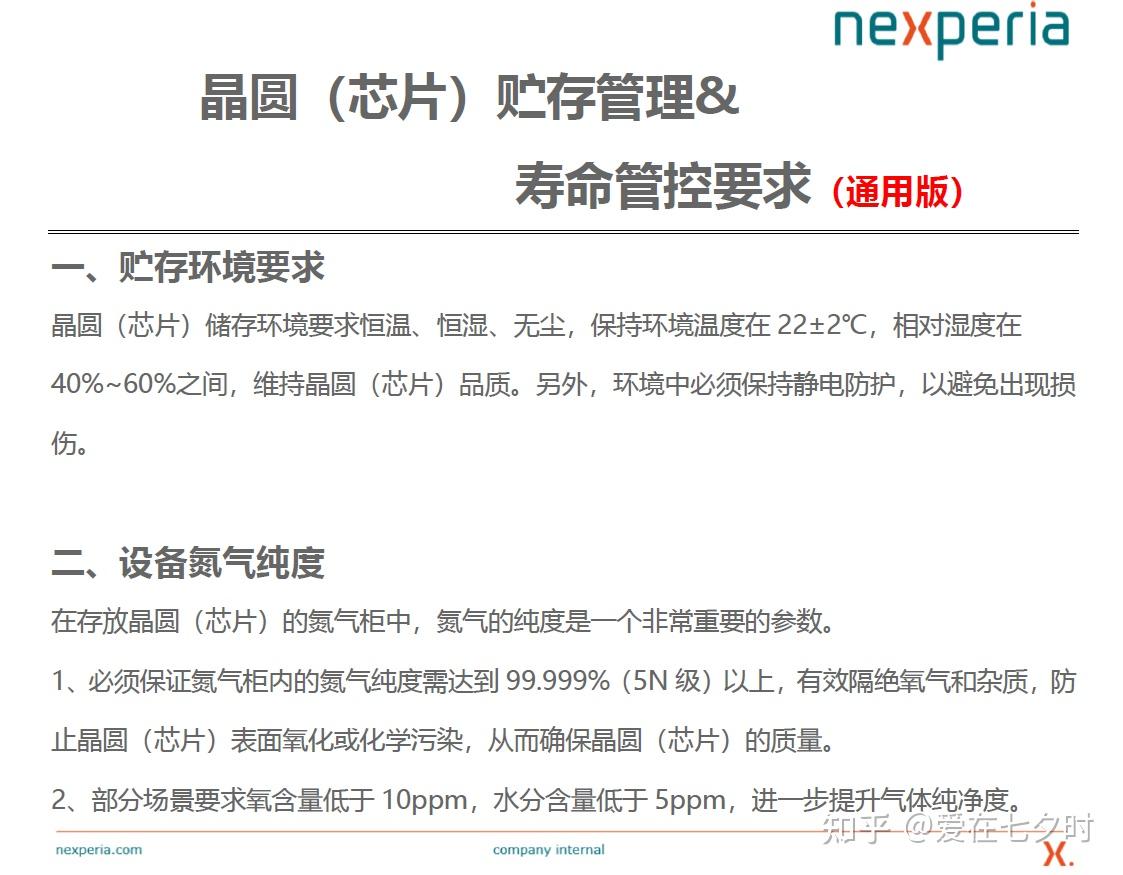

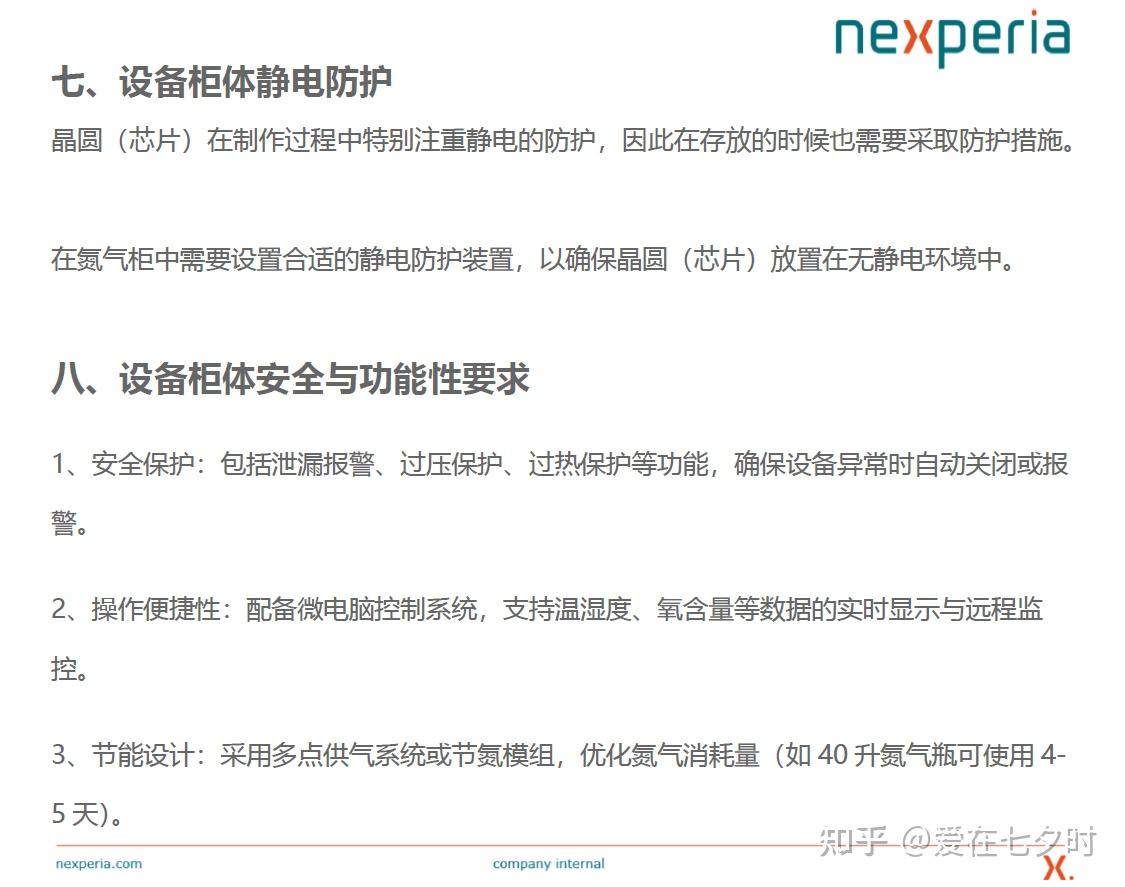

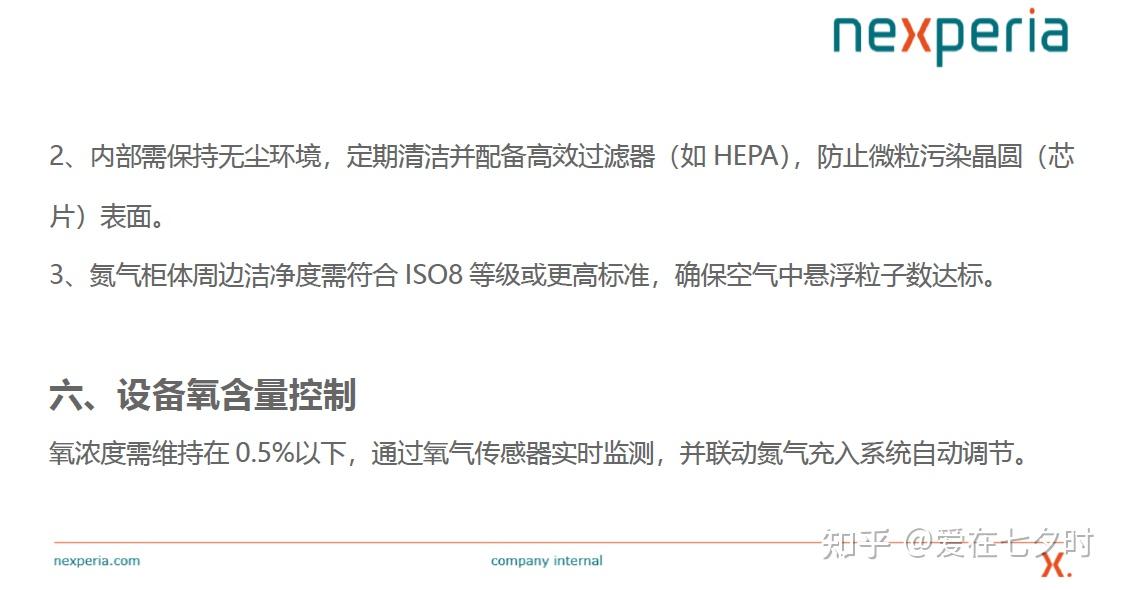

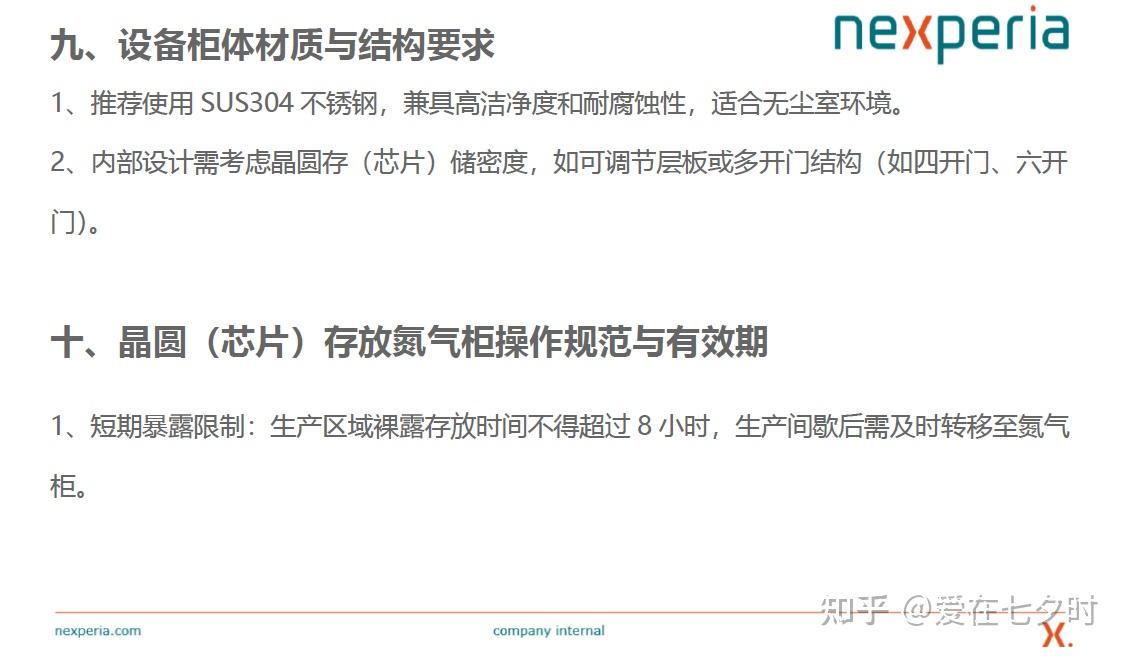

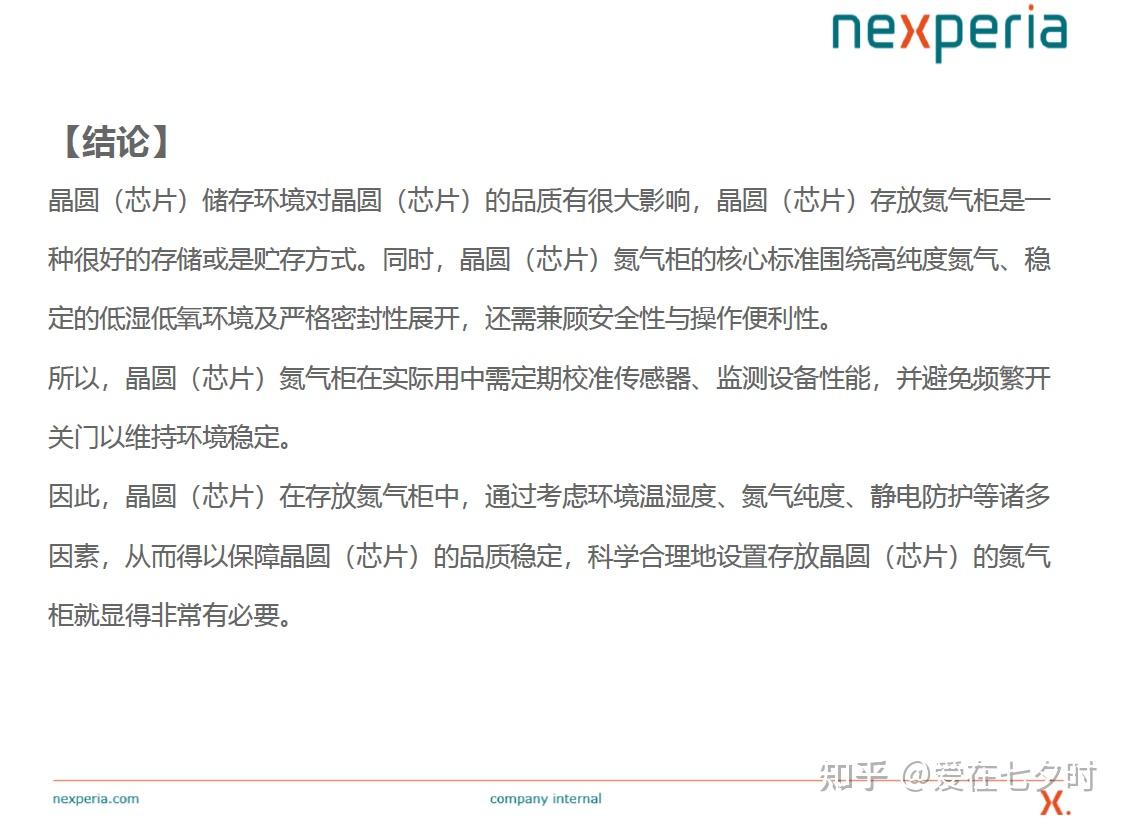

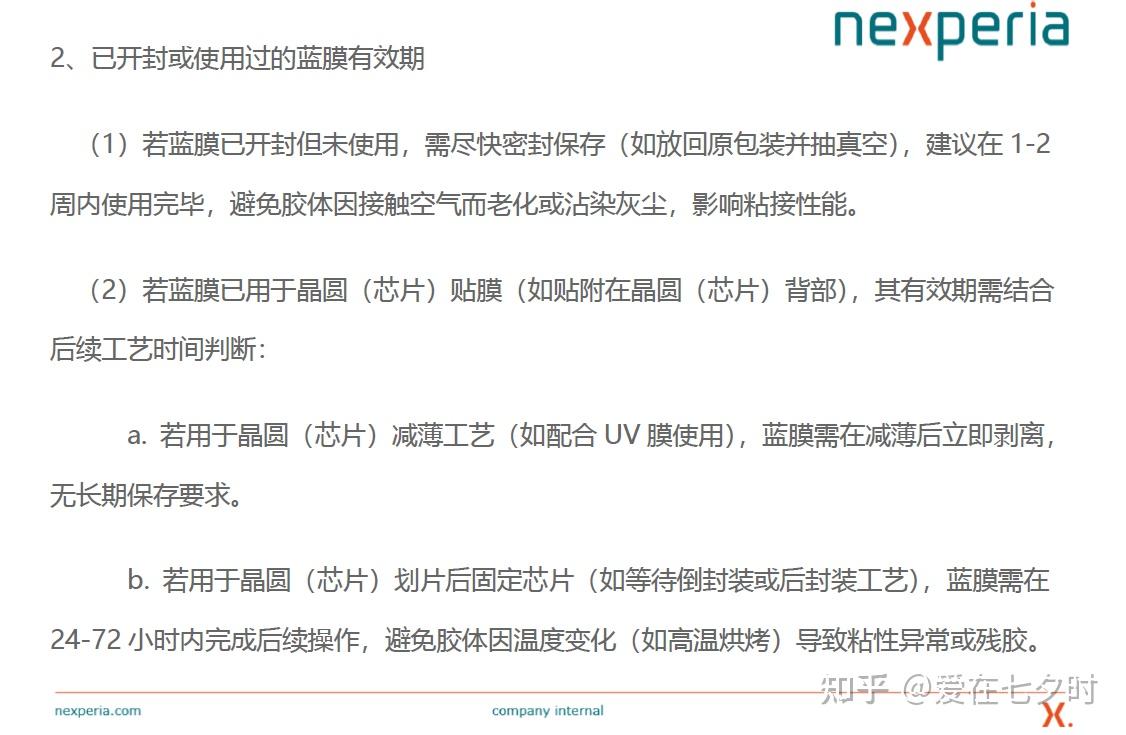

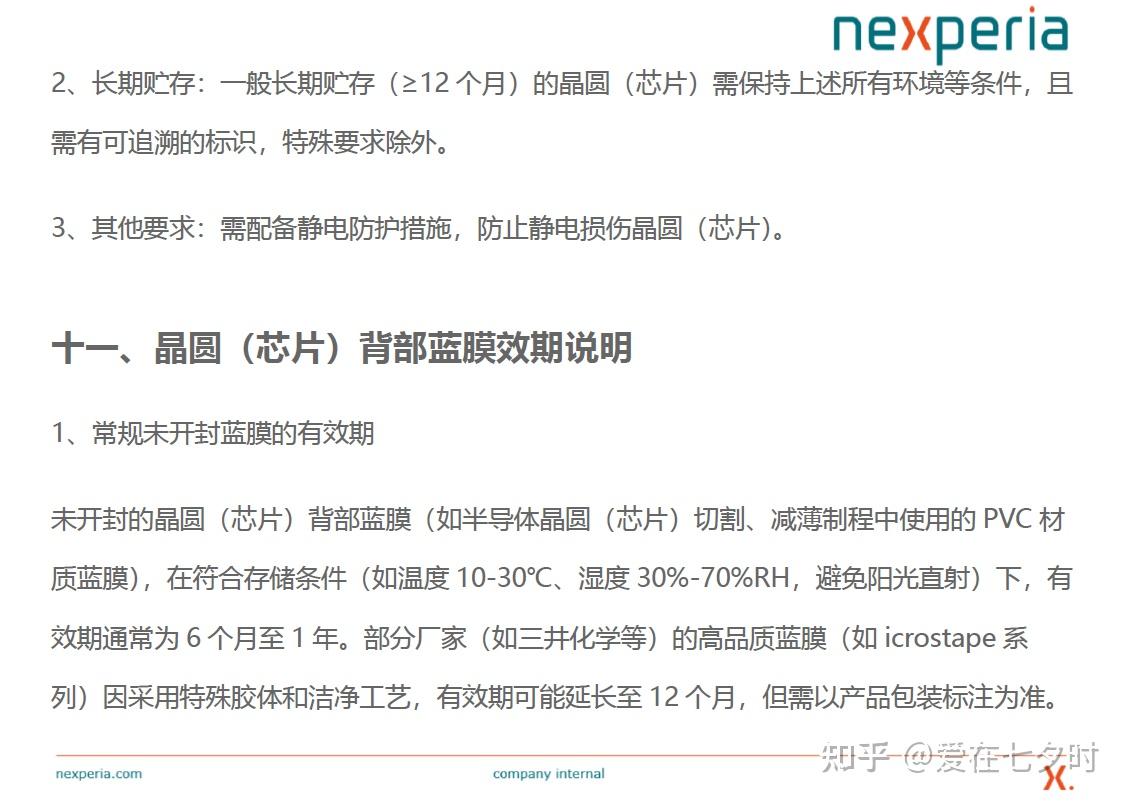

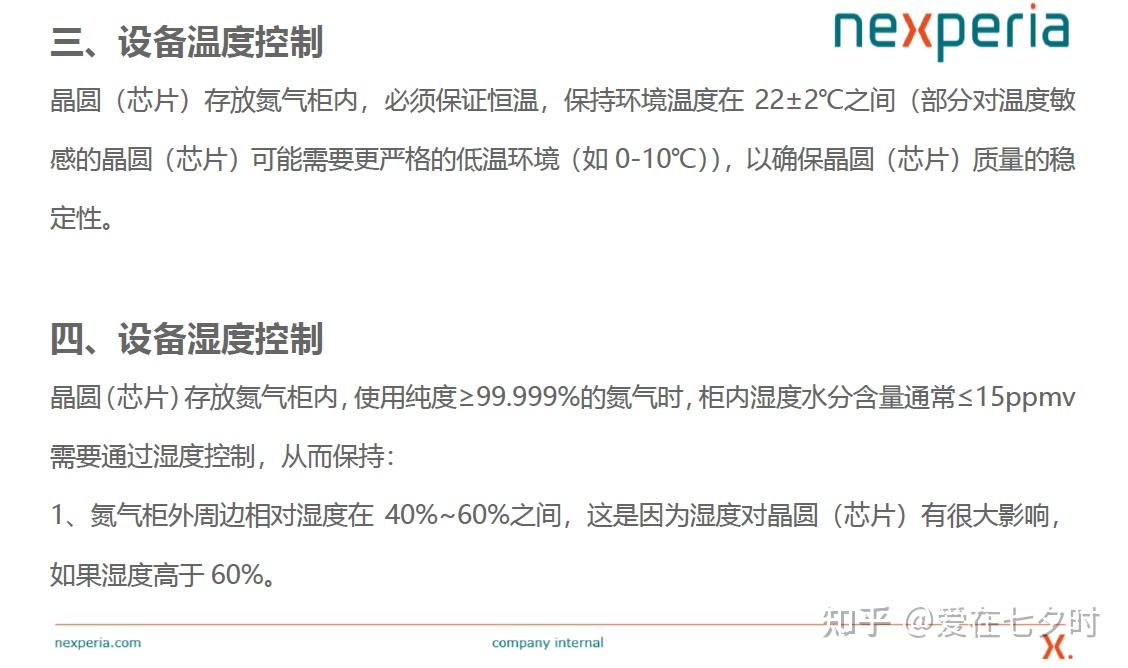

如有朋友有需要相关资料，可私信我邀请您加入我“知识星球”免费下载PDF版本。注意：此资料只可供自己学习，不可传阅，平台有下载记录，切记！欢迎加入后一起交流学习。

四、晶圆（芯片）贮存的发展趋势

晶圆（芯片）贮存装置市场正在稳步增长，这得益于消费电子、汽车、电信和工业自动化等各个领域对半导体设备的需求不断增长。所以，当前晶圆贮存发展趋势主要体现在市场需求增长、技术升级和行业挑战三个方面，具体如下：

1、市场需求持续增长

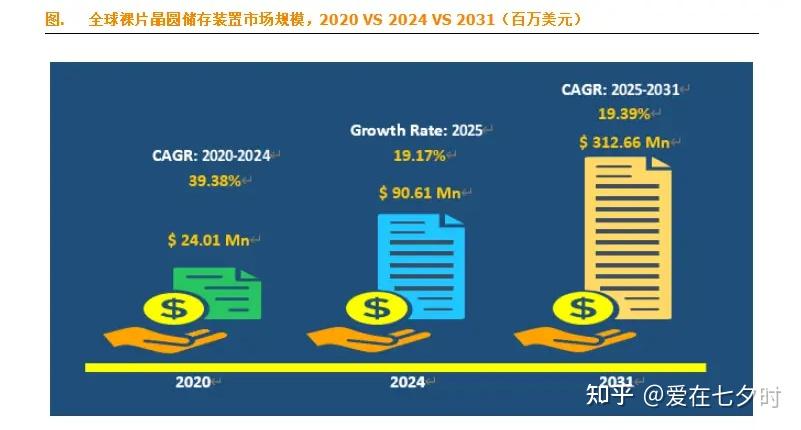

首先是因为行业规模的扩大，全球晶圆（芯片）贮存器市场预计从2024年的约6.6亿元增长至2031年的21.3亿元，年复合增长率（CAGR）达18.2%。这一增长主要得益于AI、5G、物联网等新兴技术对高性能晶圆（芯片）贮存解决方案的强劲需求。

其次就是区域市场潜力凸显，中国市场作为全球最大市场之一，2024年规模达百万美元，预计2031年占比将显著提升，成为推动全球增长的关键力量。

2、技术升级与创新

容量分类显示，1800槽以上晶圆（芯片）贮存器增长率最高，未来将向更高容量方向发展。通过自动化处理、人工智能驱动的库存管理及与下一代晶圆尺寸（450毫米及以上）的兼容性提升，提高生产效率和产能灵活性。

另外，晶圆（芯片）贮存器作为半导体制造核心环节，其技术进步直接影响芯片性能与成本。当前市场正通过优化生产工艺降低单位存储成本，同时提升产能利用率。

3、行业挑战与应对

a.高成本与供应链限制

小型晶圆厂面临高初始投资、洁净室合规性严格等问题，可能抑制短期采用。但政府半导体激励措施和工业4.0技术应用将逐步缓解这些压力。

b.供需关系动态调整

市场库存逐步恢复正常，供需博弈推动价格回升。企业通过降价策略扩大市场份额，同时优化产能以平衡需求回暖与成本压力。

五、写在最后面的话

当前，晶圆（芯片）行业在技术革新和市场需求的双重驱动下，正处于快速扩张期，技术革新与市场需求共同驱动增长，其前景十分的广阔，但需克服高成本与供应链等挑战以实现规模化应用。未来，智能化、高集成度的贮存解决方案将成为主流趋势。
