‌高压智能电池分流器参考设计技术解析

Vishay/Dale高压智能电池单路分流（HV-IBSS-USB）可评估低TCR分流电阻器WSBE8518，并且只需一个USB-C™ 连接器即可为电路供电。该分流器采用固体镍铬合金电阻元件，可降低电阻温度系数（TCR），从而尽可能地减少整个工作温度范围内的电阻变化。通过用于电源和数据的USB-C连接以及适用于各种操作系统的终端仿真实现多功能性。Vishay/Dale高压智能电池单分流器非常适合用于家居自动化、电池管理系统、太阳能装置和电动汽车测试环境。

数据手册；*附件：Vishay ， Dale HV智能电池分流HV-IBSS-USB数据手册.pdf

特性

• 用途广泛
  • USB-C的电源和数据连接
  • 适用于各种操作系统的仿真终端
  • 通过M6螺丝轻松连接至母线或线耳
• 精确
  • 工厂两点校准
  • 分流引起的最大漂移为10ppm/K
  • AFE和ADC引起的约34ppm/K漂移

3D图像

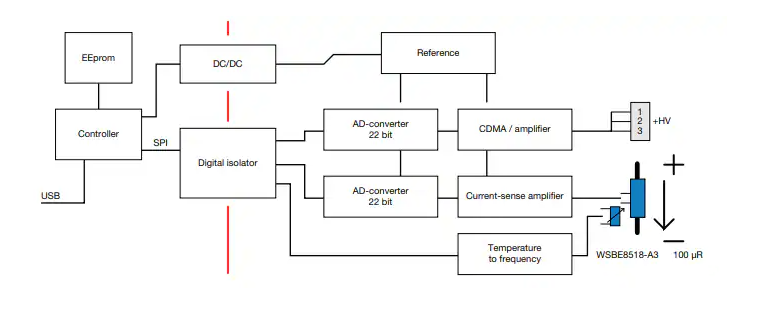

功能框图

‌高压智能电池分流器参考设计技术解析

一、核心设计理念与架构创新

Vishay的HV-IBSS-USB参考设计是一款针对高压电池管理系统（BMS）的智能分流测量方案，其核心目标是通过低热漂移（TCR）技术解决传统电流检测中的精度衰减问题。该设计采用‌双域隔离架构‌：

• ‌ 高压域（HV） ‌：集成WSBE8518 100μΩ分流电阻、22位Σ-Δ ADC及模拟前端（AFE），直接处理±500A电流信号
• ‌ 低压域（LV） ‌：基于微控制器的USB-C通信与电源管理模块，通过数字隔离器实现安全数据传输

二、关键技术参数与性能突破

1. ‌精度与温漂控制‌
   • 工厂两点校准后电流测量误差‌ <0.2% ‌
   • 系统总温漂‌**≤44 ppm/K**‌（-40℃至+75℃全温度范围）
   • 分流电阻WSBE8518自身TCR仅为‌**±10 ppm/K**‌，成为行业标杆
2. ‌电气特性与安全边界‌
   • 工作电压范围：‌10V至850V‌
   • 绝对最大电流：‌**±500A**‌（支持电动汽车测试环境）
   • 采用USB隔离器实现‌1000V耐压隔离‌，确保操作安全

三、热漂移控制的技术演进

数据手册揭示了BMS设计的范式转移：‌ “热漂移主因已从分流电阻转向模拟电路” ‌

• 传统方案中分流电阻TCR占比超60%，而本设计模拟电路贡献‌33.6 ppm/K‌（电压参考25ppm/K+运放增益漂移7ppm/K+偏移漂移1.6ppm/K）
• 通过自动增益/偏移校准的22位ADC，有效补偿生命周期内的参数漂移

四、典型应用场景与接口设计

‌应用领域覆盖‌：

• 电动汽车测试环境
• 太阳能储能系统
• 基站电源管理
• 工业自动化控制

‌即插即用串行接口‌：

• 虚拟COM端口（STMicroelectronics驱动）
• 单字符指令集（C/V/T/R/?）实现实时数据读取
• 示例：发送字符“C”返回‌ “200.123 A” ‌格式的电流值

五、硬件实现要点

1. ‌机械设计‌：
   • M6螺钉连接汇流排
   • 44.4mm×35.4mm紧凑布局
   • 四组45°倒角设计优化散热路径
2. ‌功率降额曲线‌：
   • 25℃时额定功率36W
   • 75℃时功率降至初始值20%（符合汽车级降额标准）

六、工程实践启示

1. ‌组件选型优先级重构‌：低TCR模拟器件（如<25ppm/K电压参考、<7ppm/K运放）成为设计关键
2. ‌校准策略优化‌：生产阶段两点校准结合EEPROM存储，显著提升批量一致性
3. ‌安全设计‌：必须使用外部USB隔离器应对高压瞬变风险

七、技术发展趋势

随着WSBE系列电阻将TCR推至±5ppm/K以下，下一代方案需突破：

• 低温漂基准源（<10ppm/K）
• 高精度时序补偿算法
• 多传感器融合温度补偿
