光储一体化项目中光伏逆变器通过Profinet转Modbus TCP工业智能网关与西门子1500PLC进行通讯案例

一、 项目痛点：协议孤岛下的“光储脱节”

某大型工商业光储一体化项目，其光伏阵列通过多台组串式逆变器发电，储能系统则由储能变流器（PCS）和电池包构成。项目运行后，面临以下严峻挑战：

1. 数据不通：光伏逆变器通过Modbus TCP协议上传发电数据（直流电压、交流功率、日发电量等），而储能系统的控制器（如西门子S7-1500PLC）通过Profinet网络接收调度指令并进行充放电管理。两者协议不同，无法直接对话。

2. 协同失控：由于无法获取光伏的实时发电功率，储能系统只能依赖简单的时间策略（如谷充峰放）进行工作，无法实现基于当前发电功率的精准“平滑输出”或“削峰填谷”。例如，当云层飘过，光伏功率骤降时，储能系统无法瞬时补偿功率缺额，导致电网入口功率波动。

3. 能效损失：缺乏协同意味着无法最大化自发自用率，也无法在最经济的时刻进行充放电操作，系统整体投资回报率大打折扣。

4. 运维复杂：运维人员需要分别登录逆变器监控平台和储能管理系统，数据交叉分析困难，故障定位耗时费力。

二、 解决方案：捷米特JM-PN-TCP协议转换网关

为解决上述痛点，我们引入了捷米特JM-PN-TCP协议转换网关。这款产品不仅是一个工业网关，更是一个集成了数据采集器 和边缘计算网关 能力的智能网关。

网关功能简介：

双向协议转换：核心功能是实现Profinet与Modbus TCP之间的双向、透明传输。它在Profinet侧作为IO设备，在Modbus TCP侧作为主站或从站。

多主站采集：作为一款强大的数据采集器，它可以同时主动访问多个光伏逆变器（Modbus TCP从站），将分散的数据集中采集并整合。

数据映射与预处理：网关内部提供灵活的配置界面，可将Modbus TCP的寄存器地址（如逆变器的输出功率寄存器）与Profinet IO模块的输入/输出字节进行精确映射。同时，作为边缘计算网关，它可对采集的数据进行初步处理，如求平均值、极值判断、单位换算等，减轻核心PLC的负担。

高实时性与可靠性：专为工业环境设计，确保数据传输的实时性和稳定性，满足光储系统对控制响应的苛刻要求。

三、 实施过程与清晰的系统拓扑

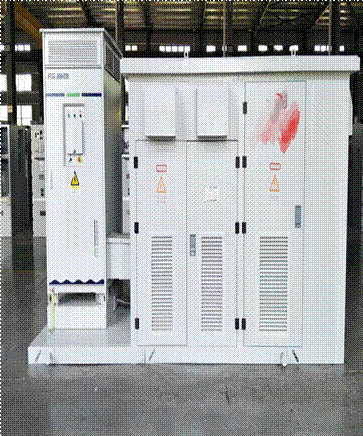

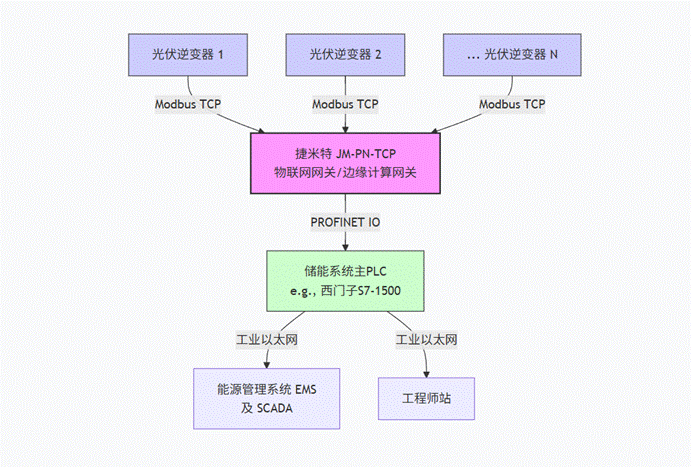

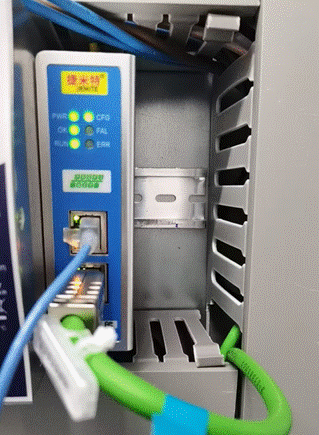

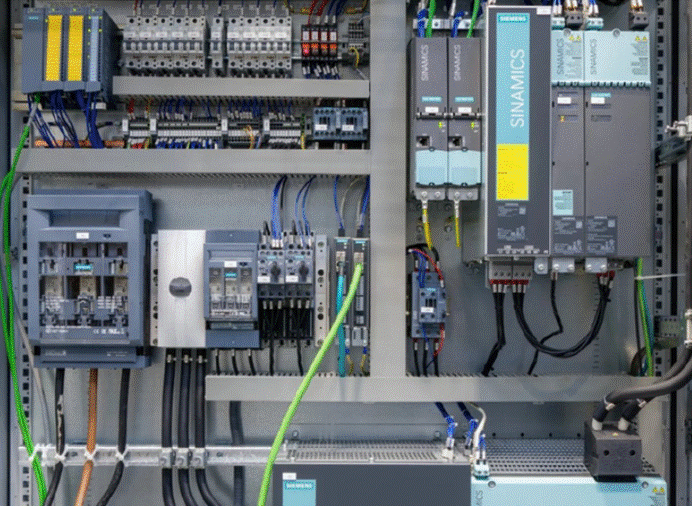

1.硬件连接与拓扑重构

2.软件配置与策略优化

西门子PLC侧：在TIA Portal中导入网关的GSDML文件，将其作为标准的Profinet设备添加，并分配特定的输入/输出数据区（例如，128字节输入用于接收逆变器数据，64字节输出用于发送控制指令）。

网关侧：

网络配置：设置网关的IP地址，并配置Modbus TCP主站任务，设定需要轮询的各个逆变器的IP地址、端口号及通信周期。

数据映射：在捷米特配置软件中，建立映射表。例如：

将`逆变器1.输出有功功率`（Modbus地址：30001）映射到PLC的`ID100`（2个字节）。

将`逆变器2.日发电量`（Modbus地址：30013）映射到PLC的`ID102`（4个字节）。

将PLC发出的`充放电功率指令`（QB0-QB1）映射到`PCS.功率设定值`（Modbus地址：40001）。

EMS/PLC逻辑优化：在储能系统的控制逻辑中，编写新的算法。PLC now可以实时读取来自网关的光伏总发电功率`P_pv`、电网入口功率`P_grid`。基于此，可以实现：

平滑输出：控制目标为 `P_grid = P_set`（固定值或缓慢变化），则储能充放电功率 `P_ess = P_pv - P_grid`。当`P_pv`增大时，`P_ess`自动增大充电功率；当`P_pv`减小时，`P_ess`自动放电补充。

削峰填谷：在电价峰值时段，确保 `P_grid≤ P_max`（限值），若`P_pv`不足，则`P_ess`放电以满足负荷需求。

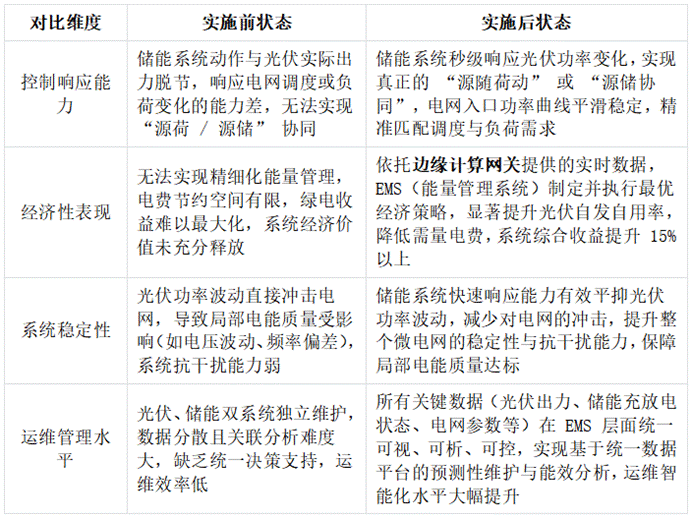

四、 应用效果与实施前后对比

五、 行业推广与前景展望

捷米特JM-PN-TCP网关所代表的物联网网关 解决方案，其价值在能源、工业互联网等领域正急剧放大。我们重点推荐以下主流且高速发展的行业：

1. 新能源汽车换电站/充电桩：站内充电桩（Modbus TCP/OPC UA）、电池仓（Profinet/EtherCAT）、机器人（特定协议）需要无缝协同。工业网关 是实现快速、安全换电和智能充电调度的通讯基础。

2. 氢能制储加一体化站：电解槽、压缩机、加氢机等设备来自不同供应商，协议各异。智能网关 是构建站控系统，实现“绿电制绿氢”闭环控制的关键部件。

3. 数据中心能源管理：数据中心的高压直流、UPS、精密空调、柴发等子系统协议不一。通过数据采集器 和边缘计算网关 可实现基础设施的全面联动与能效优化（PUE降低）。

4. 高端装备制造（如半导体、激光）：生产设备与厂务能源系统（空压、冰水）需联动。网关能打通信息层，实现“工艺用电”与“保障用电”的智能匹配，降低生产能耗。

六、 总结

在能源革命与数字化革命交汇的时代，数据的畅通是实现智能化的前提。本项目成功验证了，捷米特JM-PN-TCP这类专业的工业网关，在光储融合等复杂能源场景中，扮演着不可或缺的“神经中枢”角色。它超越了简单的协议转换，集物联网网关 的连接能力、数据采集器 的汇聚能力、边缘计算网关 的预处理能力于一身，将Modbus TCP的“信息世界”与Profinet的“控制世界”深度融合。

它不仅是打通协议壁垒的“翻译官”，更是优化系统控制的“赋能者”。随着新能源、智能制造等战略新兴产业的蓬勃发展，这种能够快速部署、赋能系统级智能的智能网关 解决方案，必将成为构建未来高效、可靠、绿色能源与工业系统的标准配置，为全球的数字化转型提供坚实的数据底座。
