ADC12J1600 12位、1.6GSPS、RF采样模数转换器（ADC）技术手册

ADC12J1600和ADC12J2700器件是宽带采样和数字调谐器件。德州仪器（TI）的千兆采样模数转换器（ADC）技术使大块频谱能够直接在RF上采样。集成的DDC（数字下变频器）提供数字滤波和下变频。选定的频率块可在JESD204B串行接口上使用。数据作为基带15位复数信息输出，以便于下行处理。根据数字下变频器（DDC）抽取和链路输出速率设置，该数据在串行接口的1至5个通道上输出。
*附件：adc12j1600.pdf

DDC旁路模式也允许输出全速率12位原始ADC数据。这种作模式需要 8 通道串行输出。

ADC12J1600和ADC12J2700器件采用68引脚VQFN封装。该器件在工业 （–40°C ≤ T 一个 ≤ 85°C）环境温度范围。

特性

• 出色的噪声和线性度，最高可达 F 及以上 在 = 3 吉赫
• 可配置的 DDC
• 抽取因子从 4 到 32（复基带输出）
• 全奈奎斯特输出带宽的旁路模式
• 4倍抽取和2700 MSPS时的
  可用输出带宽为540 MHz
• 4倍抽取和1600 MSPS时的
  可用输出带宽为320 MHz
• 32倍抽取和2700 MSPS时的
  可用输出带宽为67.5 MHz
• 32倍抽取和1600 MSPS时可用
  输出带宽为40 MHz
• 低引脚数JESD204B子类1接口
• 自动优化输出通道计数
• 嵌入式低延迟信号范围指示
• 低功耗
• 主要规格：
  • 最大采样率：1600 或 2700 MSPS
  • 最小采样率：1000 MSPS
  • DDC 输出字大小：15 位复数（总共 30 位）
  • 旁路输出字大小：12 位偏移二进制
  • 本底噪声：–147.3 dBFS/Hz （ADC12J2700）
  • 本底噪声：–145 dBFS/Hz （ADC12J1600）
  • IMD3：−64 dBc （F 在 = 2140 MHz ± 30 MHz，−13 dBFS）
  • FPBW （–3 dB）：3.2 GHz
  • 峰值 NPR：46 dB
  • 电源电压：1.9 V 和 1.2 V
  • 功耗
    • 旁路 （2700 MSPS）：1.8 W
    • 旁路 （1600 MSPS）：1.6 W
    • 掉电模式：<50 mW

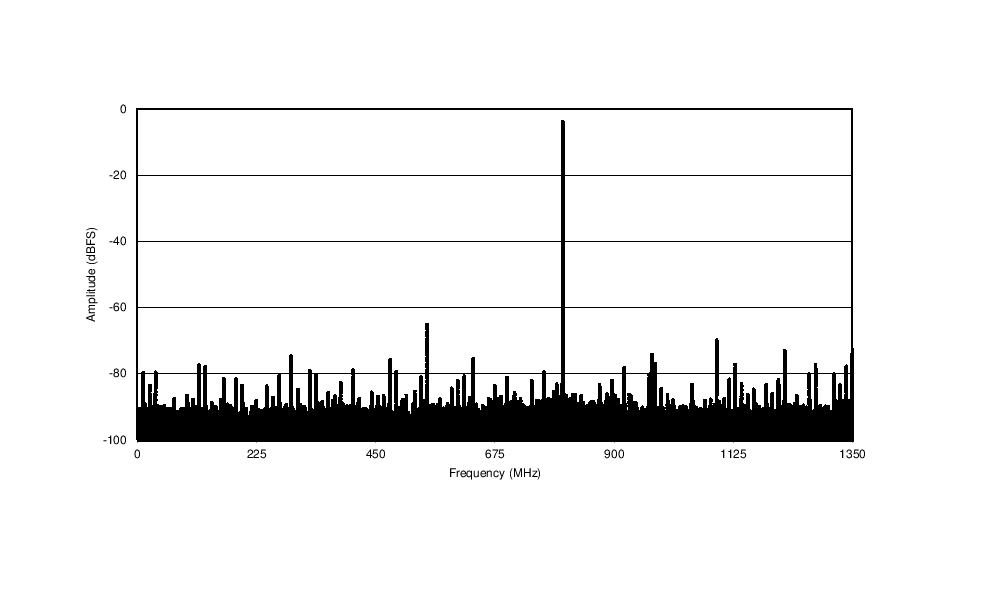

参数

方框图

ADC12J1600/ADC12J2700 是德州仪器推出的超高 - speed 12 位模数转换器（ADC）系列，核心优势为宽输入带宽、高采样率与集成数字下变频器（DDC），搭配 JESD204B 高速串行接口，专为射频采样接收机、示波器等对宽带信号采集和数字调谐要求严苛的场景设计。

核心参数与特性

• 硬件规格 ：ADC12J1600 最高采样率 1.6 GHz，ADC12J2700 最高 2.7 GHz；差分输入带宽超 3 GHz，输入满量程范围 500 950 mVPP；采用 68 引脚 VQFN 封装（10mm×10mm），工作温度 -40°C +85°C。
• 精度性能 ：12 位分辨率，无丢失码；积分非线性（INL）典型值 ±2 LSB，微分非线性（DNL）典型值 ±0.25 LSB；SNR 典型值 55 dBFS，SFDR 典型值 70 dBFS，孔径抖动低至 0.1 ps RMS。
• 接口与速率 ：JESD204B 接口支持 Subclass 1，最高串行速率 4 Gbps，最多 8 路数据 lane；支持 DDR/SDR 模式，可通过 PLL 实现 1.25x/2.5x 速率提升。
• 功耗与电气特性 ：1.2V（模拟 / 数字）和 1.9V（模拟）供电，典型功耗 1.35~2.25 W；内置带隙基准电压源、温度监测二极管，支持外部 3.3 kΩ 精密偏置电阻。

功能与工作模式

• 核心功能 ：集成可编程 DDC，支持 4/8/10/16/20/32 倍抽取滤波；内置 32 位 NCO（数控振荡器），支持 8 组频率 / 相位预设，实现信号下变频。
• 性能优化 ：支持前景 / 背景两种校准模式，背景校准不中断数据传输，适配宽温场景；具备过范围检测功能，可配置双阈值监测 I/Q 通道信号幅度。
• 同步与接口 ：JESD204B 支持 SYSREF 同步信号，实现多芯片确定性延迟；提供 SPI 接口用于寄存器配置，支持流式读写操作，简化参数调整。
• 灵活配置 ：支持 DDC 旁路模式（输出原始 12 位数据）和测试模式（PRBS、斜坡、K28.5 等），便于系统调试；可调整输入满量程范围和偏移电压，适配不同信号幅度。

应用场景

适用于射频采样接收机、高速示波器、软件无线电（SDR）、通信测试设备、雷达系统等场景，尤其适配需要对 GHz 级宽带信号进行高保真采集和数字调谐的应用。

关键设计要点

• 电源要求 ：1.9V 电源需高于或等于 1.2V 电源，上电 / 掉电需遵循此顺序；每个电源引脚就近配置 0.1 µF 陶瓷电容和 10 µF 大容量电容，确保供电稳定。
• 布局建议 ：模拟与数字信号垂直布线，差分信号（输入、时钟、JESD204B lane）等长布线，终端匹配 100Ω 电阻；封装散热焊盘需通过多过孔连接地平面，强化热传导。
• 配置方式 ：通过 SPI 配置 DDC 抽取率、NCO 频率、JESD204B 接口参数；校准需通过寄存器启动，背景校准需先开启前景校准初始化；多设备同步需通过 SYSREF 信号和 SYNC~ 信号实现 lane 对齐。
