IP6535至为芯支持多种快充协议的36W输出DC-DC降压芯片

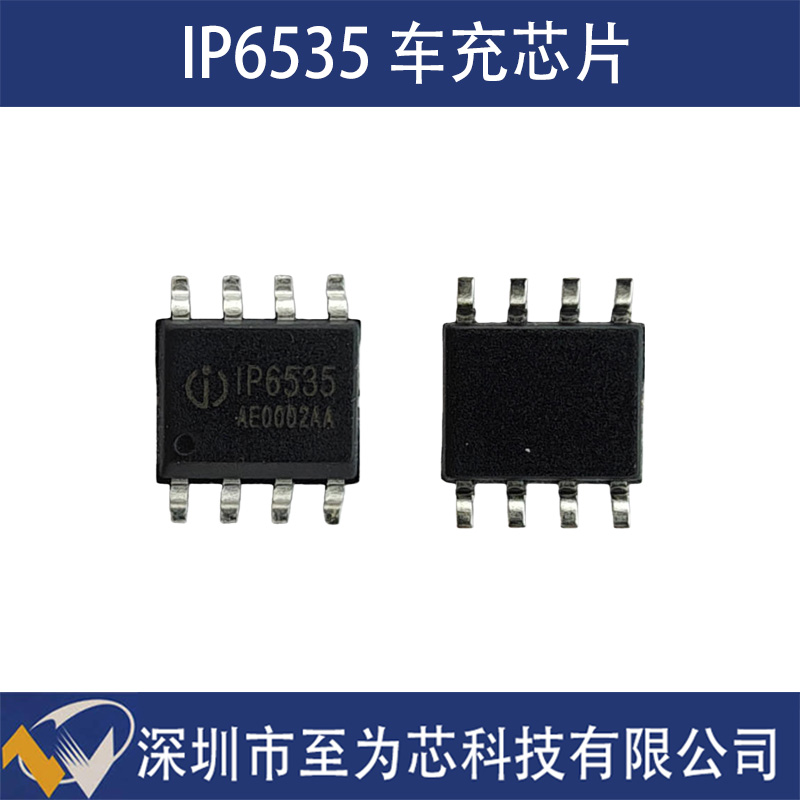

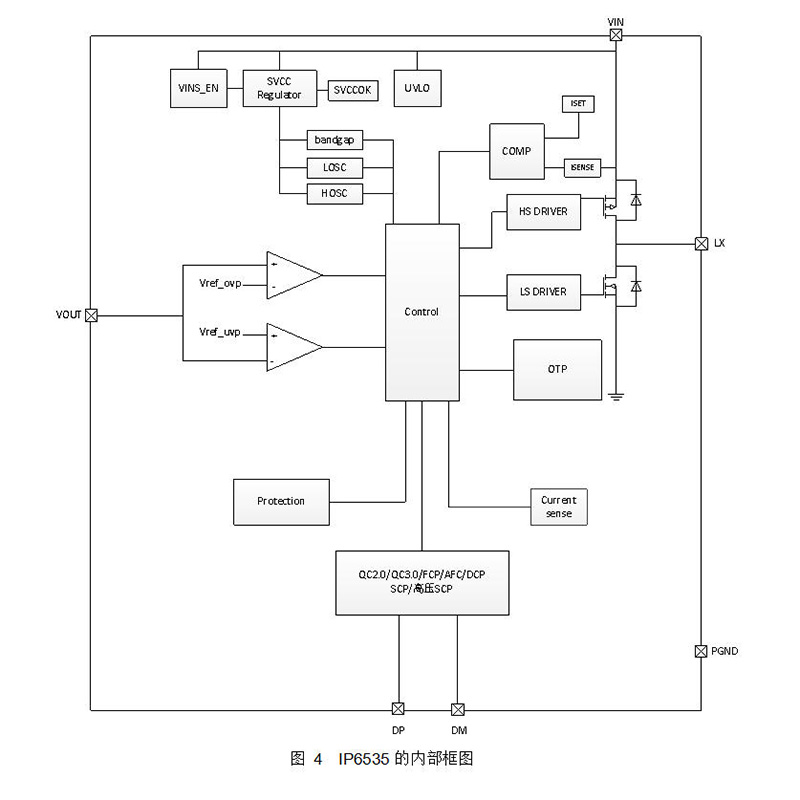

英集芯IP6535是一款应用于车载充电器、快充适配器、智能排插等充电方案的36W输出DC-DC降压芯片，内置功率MOS，实现高效同步降压转换，集成DCP、QC、AFC、FCP、SCP等多种主流快充输出协议。最大能提供36W的输出功率，输入电压范围为5.4V到32V，输出电压范围为3V到12V。支持CV/CC模式，通过DP/DM引脚自动识别接入设备的快充协议。采用SOP8L封装，体积小巧，便于生产和应用。

一、主要特性
1、支持多种协议，自动适配
IP6535集成了多种快充输出协议，包括DCP、QC2.0/QC3.0、AFC、FCP及SCP等。通过DP/DM引脚，IP6535可自动识别接入设备的快充协议，并相应调节输出电压和电流，有助于实现较快的充电速度并兼顾安全性。常见的输出电压电流组合包括5V/3A、9V/3A和12V/3A，可匹配多数设备的充电需求。
2、转换效率较高，运行稳定
IP6535采用同步开关降压架构，转换效率典型值为91.65%，有助于减少能量损耗，提升充电整体效率。芯片内置软启动功能，可抑制启动时的冲击电流，从而支持输入电源的稳定，使充电过程更为平稳。
3、多重保护设计，提升安全性
为增强充电过程的安全性，IP6535集成了输入过压与欠压保护、输出欠压、过流及短路保护等功能。芯片还配置了整机过温保护机制，在温度较高时可自动调整输出功率，有助于防止过热对设备造成影响。这些保护功能共同为充电环境提供了较好的安全保障。

二、应用领域
1、车载充电器

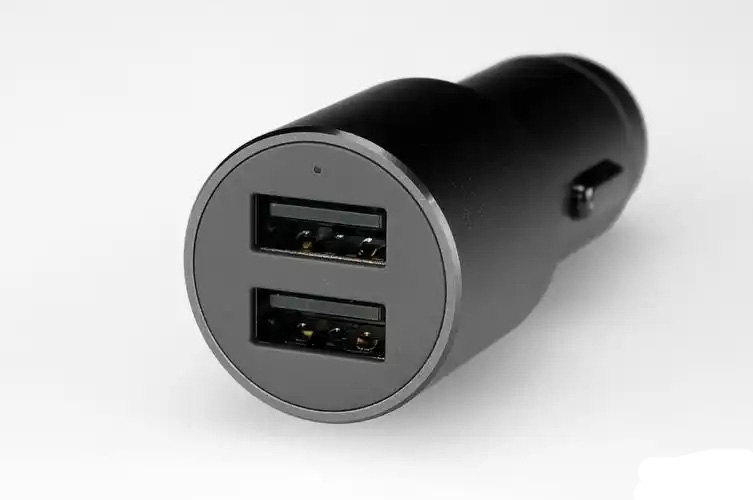

随着汽车电子化发展，车载充电器在现代车辆中的应用日益普遍。IP6535凭借其较高的转换效率和稳定的充电表现，适用于车载充电器设计。不论是长途出行或日常使用，该芯片能够为移动设备提供较为快速和安全的充电支持。
2、快充适配器
在现代快节奏生活中，充电时间对用户较为重要。IP6535支持多种快充协议，可为智能手机、平板电脑等设备提供快速充电功能。采用IP6535的快充适配器，能够在较短时间内为设备补充电量，满足日常使用中对充电速度的需求。
3、智能排插

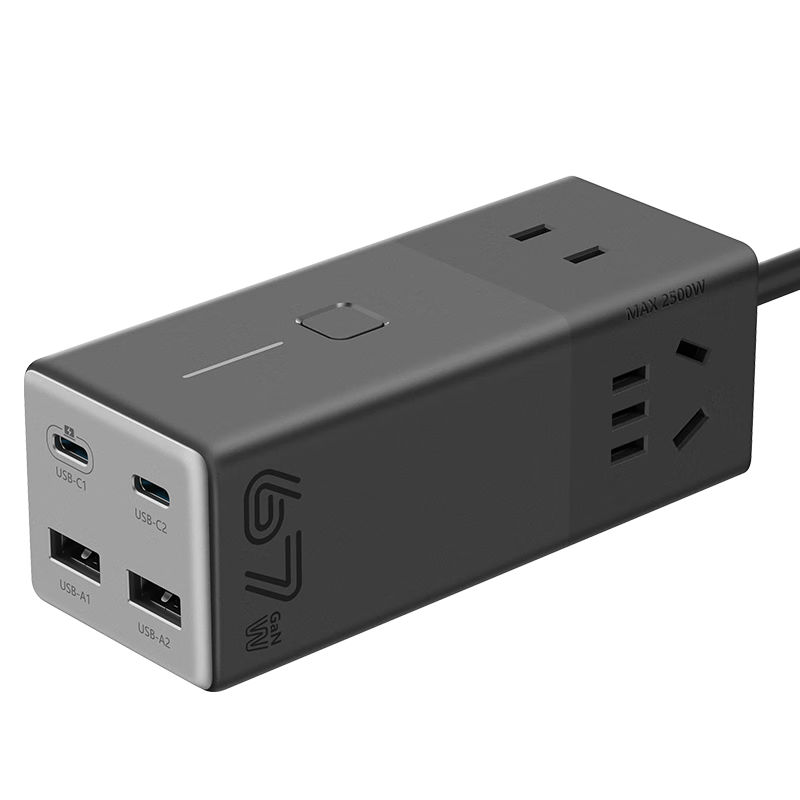

智能排插作为家庭与办公场所的常用设备，其充电性能影响用户体验。IP6535可集成于智能排插中，为多个设备同时提供较高效、稳定的充电支持。无论是家庭娱乐还是办公场景，该芯片能够适应用户多样化的充电需要。

三、封装与布局
IP6535采用SOP8L封装，结构紧凑，便于生产应用，同时有助于散热优化。在PCB布局时，建议注意输出端至芯片VOUT反馈走线的隔离，以及输入输出电容GND与大面积PGND的连接。此外，预留LX位置的RC吸收电路和ESR较小的输入输出陶瓷电容位置，可进一步优化EMI表现。

四、总结
英集芯IP6535集成同步开关降压转换器以良好的性能与较为完善的功能，在车载充电器、快充适配器及智能排插等应用领域展现出较好的应用前景。其多协议支持、较高转换效率及多重保护等特点，使IP6535成为移动设备充电方案中一个值得考虑的选择。随着技术持续发展和应用场景的扩展，IP6535有望在更多场合发挥作用，为用户提供更为便捷、高效的充电体验。
