储能电站绝缘故障监测升级——芯森电子FR2V磁通门传感器的应用技术解析

近期，随着GB44240-2024《电能存储系统用锂蓄电池和电池组安全要求》开始正式实施，迎来了我国储能行业历史转折点，是我国首部针对储能锂电池的强制性安全国家标准，该标准对储能系统的绝缘监测、漏电流检测、故障报警和保护机制提出了具体技术要求，其中，绝缘故障监测需同时满足实时性、高精度、低温漂三大要求，本文针对储能绝缘监测，尝试从不同监测手段探讨解决方案。

储能电站绝缘故障的成因与风险分析

储能电站作为现代能源系统的重要组成部分，其安全运行至关重要。绝缘故障是储能电站常见的安全隐患之一，可能导致严重的安全事故和设备损坏。以下从成因、风险及预防措施三个方面进行全面分析。

1. 绝缘故障的主要成因

绝缘故障是储能电站中常见的安全隐患，其成因复杂，通常主要有以下几个方面：

1.1环境因素

• 湿度与污染：高湿度环境或空气中悬浮的导电颗粒（灰尘、盐雾等）会降低绝缘材料的绝缘性能，导致漏电或短路。
• 温度变化：极端高温或低温会加速绝缘材料老化，导致绝缘企强度下降。

1.2材料老化

• 绝缘材料老化：长期运行中，绝缘材料（如电缆绝缘层、母线绝缘套管）会因热、机械应力或化学腐蚀逐渐老化，失去绝缘能力。
• 制造缺陷：生产过程中存在的气泡、杂质或厚度不均，会导致局部绝缘薄弱，成为故障点。

1.3 机械损伤

• 安装或维护不当：电缆敷设、设备安装过程中，绝缘层可能被划伤或压损，形成隐患。
• 振动与应力：储能系统运行时的振动或热胀冷缩，可能导致绝缘层开裂或脱落。

1.4 电气应力

• 过电压：雷击、操作过电压或系统故障引发的瞬态过电压，会击穿绝缘层。
• 局部放电：长期局部放电会腐蚀绝缘材料，逐渐形成贯穿性通道。

1. 绝缘故障的风险分析

绝缘故障若未及时发现，可能引发以下严重后果：

2.1 设备损坏

• 短路故障：绝缘失效导致短路，烧毁电池组、逆变器或其他关键设备。
• 电弧事故：高压系统中，绝缘击穿可能产生电弧，引发火灾或爆炸。

2.2 安全隐患

• 触电风险：绝缘故障导致设备外壳带电，威胁运维人员安全。
• 二次事故：故障引发的火灾或爆炸，可能波及周边设施，扩大损失。

2.3 经济损失

• 停机损失：故障导致储能系统停运，影响电网调峰调频或用户侧用电保障，造成经济损失。
• 维修成本：严重故障可能需要更换大量设备，维修成本高昂。

1. 监测与预防措施

针对上述成因与风险，可采取以下技术手段进行监测与预防：

3.1 绝缘监测技术

• 绝缘电阻在线监测：实时监测系统绝缘电阻，及时发现绝缘下降趋势。
• 局部放电检测：通过超声波或高频电流传感器，检测局部放电信号，预警绝缘老化。
• 红外热成像：定期检测设备热点，发现绝缘缺陷引发的异常发热。

3.2 环境控制

• 防潮防尘：在储能电站设计中采用密封、除湿、过滤系统，减少环境因素影响。
• 温度管理：通过散热系统或环境控制，避免极端温度对绝缘材料的损害。

3.3 材料与设计优化

• 高性能绝缘材料：选用耐老化、耐高压的绝缘材料（如交联聚乙烯、环氧树脂）。
• 冗余设计：关键部位采用双层绝缘或绝缘保护套，提高可靠性。

3.4 定期维护

• 绝缘性能测试：定期进行绝缘电阻、耐压测试，确保设备绝缘状态良好。
• 故障模拟与应急预案：通过仿真分析，制定绝缘故障应急处置流程。

1. 储能系统绝缘/漏电流监测方案对比

绝缘故障和漏电流监测是确保安全的核心环节。以下是几种主流监测方案的技术对比，结合标准要求和实际应用场景，仅供参考：

监测方案	原理/技术手段	优点	缺点	适用场景	符合GB 44240-2024要求
磁通门传感器	基于磁饱和调制原理，高灵敏度检测微弱直流电流	高精度（±0.5%）、低温漂（±1.5mV/°C）、快速响应（500ms）	成本较高，安装需专业调试	高压直流系统、储能电站、光伏逆变器	✅（满足9.3、8.1实时监测要求）
霍尔传感器	利用霍尔效应测量磁场强度	结构简单、成本低、宽量程（50A–5000A）	精度易受温度影响，微弱电流检测能力差	中低压系统、变流器	⚠️（需辅助温度补偿）
分流器	通过电阻采样电流产生压降	低成本、高可靠性	功耗高、不适用于高压直流系统	低压小电流场合	❌（不满足9.3绝缘电阻要求）
绝缘监测仪（ISO680）	注入信号测量绝缘电阻	直接测量绝缘电阻（≥5MΩ）、符合标准	需定期校准，对高频干扰敏感	储能电站、工业直流屏	✅（符合9.3条款）
BMS内置电流采样	通过BMS内部电路采样电流/电压	集成度高、便于系统联动	精度依赖BMS算法，可能滞后	小型储能系统	⚠️（需结合外部传感器）

从表上可看出，分流器已经无法满足要求，绝缘检测仪是储能电站的标配，但对高频干扰敏感，需要配合磁通门传感器使用以提升抗干扰能力，因此，单一方案也无法满足整套储能系统需求，推荐组合方案：磁通门传感器+绝缘监测仪+BMS，磁通门传感器负责高精度漏电流监测，绝缘监测仪负责绝缘电阻检测，BMS负责联动保护，构建多层次安全防护体系。磁通门传感器可采用性能好且稳定的国产器件，比如芯森电子的FR2V H00系列，性能对比国际大牌并无差异，关键性价比高，起到替代进口品牌作用。其精度高（±0.5%）、温漂低（±1.5mV/°C），适用于微弱漏电流监测（10mA–300mA），响应时间500ms，完全满足GB 44240-2024中实时监测的要求。

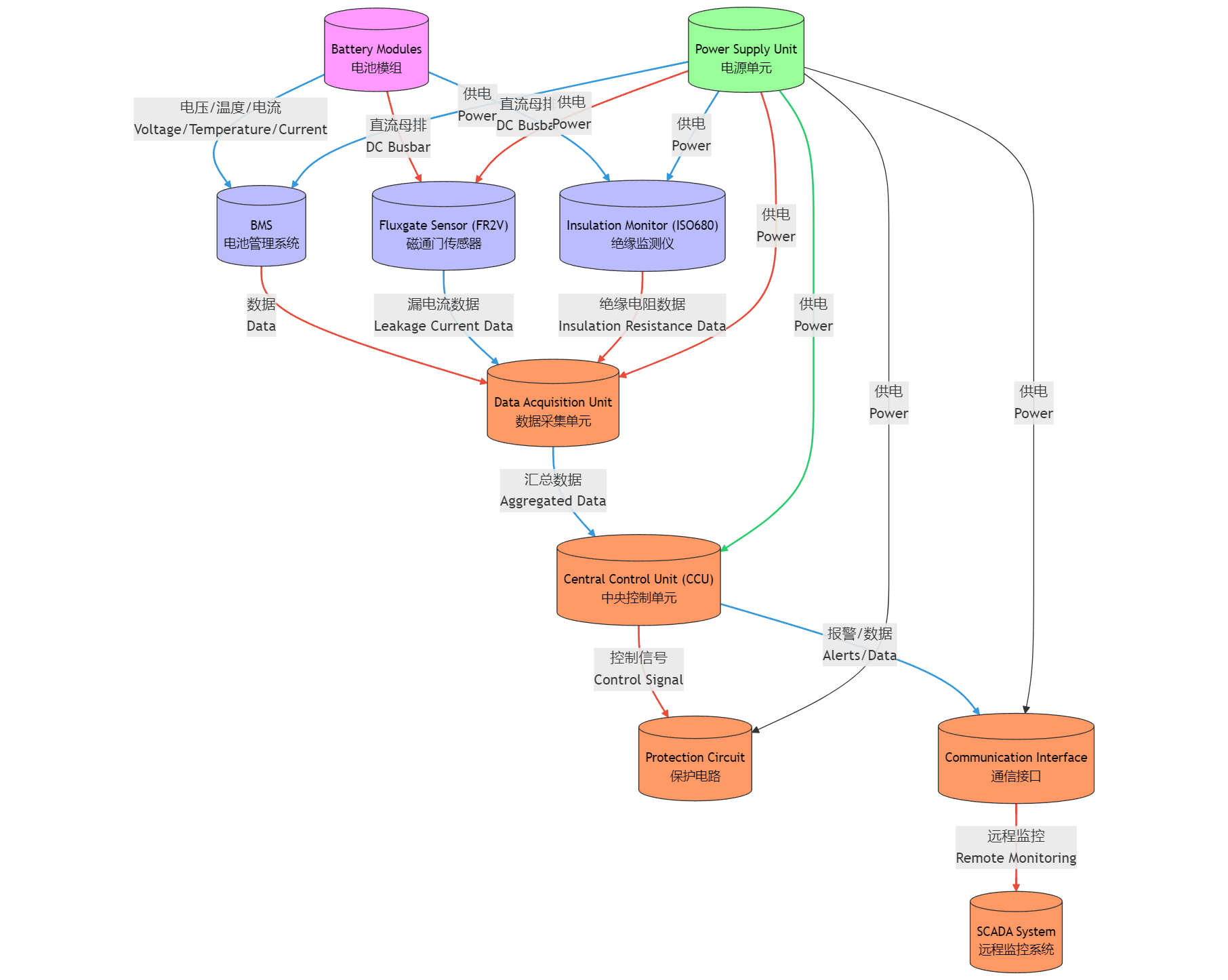

储能系统绝缘故障与漏电流监测组合方案框架图

芯森电子FR2V H00系列磁通门传感器简介

FR2V H00 系列是芯森电子自主研发的基于磁通门技术的电流传感器，该系列包含FR2V 0.01 H00、FR2V 0.02 H00、FR2V 0.05 H00、FR2V 0.10 H00、FR2V 0.20 H00、FR2V 0.30 H00多个型号，同时还可以根据用户需要定制不同的规格型号。本传感器的原边与副边之间是绝缘的，用于测量直流漏电流，输出电压信号，原材料符合UL 94-V0（黑色），具有0.5%的高精度，非常低的零点温漂，执行标准: IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010。

FR2V 可以用于下列工业应用领域：

• 剩余电流测量
• 光伏逆变器（无变压器型）漏电流测量
• 光伏阵列的漏电保护
• 堆叠直流电源的漏电检测
• 宽范围的单相或三相电流检测（直流或交流，最大到±100A）
• 电流源的失效模式检测
• 对称的故障检测（比如在逆变器的输出端）

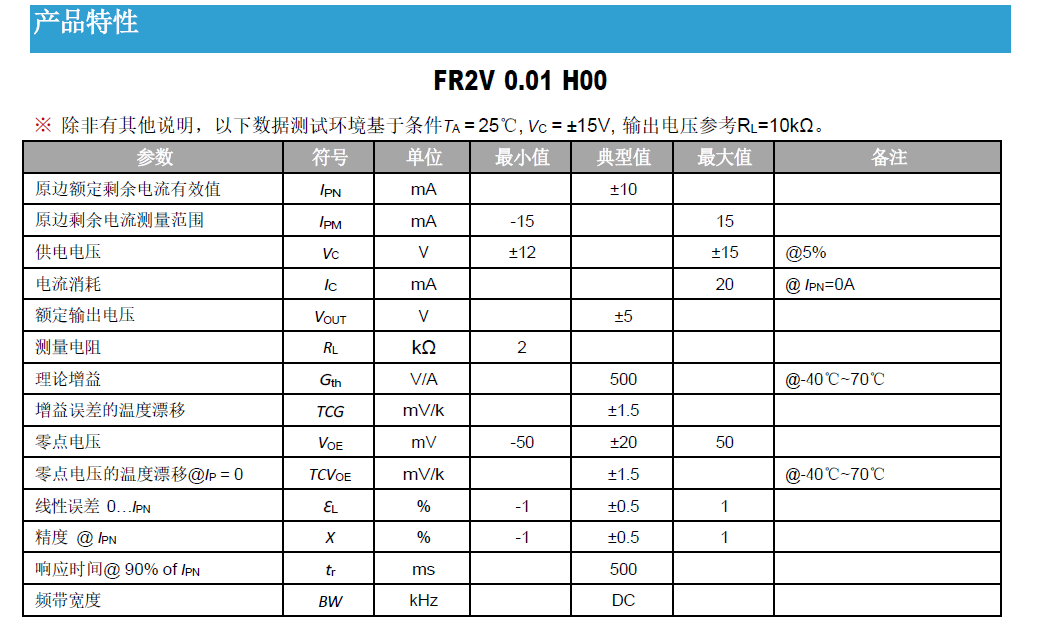

参数特点：

• 电压输出
• 供电：+12~±15V
• 额定剩余电流有效值：±10~300mA
• 剩余电流测量范围：±15~360mA
• 工作范围：-40~70°C
• 精度：±0.5%
• 响应时间：500ms
• 绝缘耐压：3kV
• 线性度：0.5%

FR2V安装部署注意事项：

• 虽然传感器副边输出与原边绝缘，但安装时需确保导电部分不可触及（加装保护罩）。
• 严格遵循IEC 61800-5-1标准，定期校准。
• 适用于直流系统漏电流监测，不适用于高频交流或瞬态冲击电流。

结语：

磁通门传感器在精度、响应速度、绝缘性能上全面优于霍尔传感器和分流器，是储能电站绝缘故障监测的优选技术方案，而且完全符合GB 44240-2024的严格要求。话说回来，安全无绝对，科学地监测与规范操作，才是风险防控的双重保障。未来，随着储能系统不断智能化，还可以运用AI技术和算法，实现漏电流趋势预测，进一步提升储能安全性。
