Texas Instruments UCC14341EVM-069评估模块用于评估UCC14341-Q1直流/直流转换器模块。UCC14341-Q1直流/直流转换器模块提供1.5W的5kVRMS隔离电源，采用3.5mm薄型宽体SOIC集成封装。

数据手册：*附件：Texas Instruments UCC14341EVM-069评估模块数据手册.pdf

TI UCC14341EVM-069评估模块的工作电压范围为13.5VIN至16.5V IN ，配置为双路输出（VDD = 18V和VEE = -4V）。UCC14341EVM-069支持高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中使用的IGBT和SiC栅极驱动器IC所需的典型偏置电源电压。

特性

• UCC14341-Q1 1.5W直流/直流转换器模块，具有用于SiC和IGBT栅极驱动器IC偏置的双路输出（VDD和VEE）。
• 变压器、功率级和控制，完全集成到薄型、12.8mm x 7.55mm x 3.55mm宽体、36引脚SOIC封装中
• 符合AEC-Q100标准，额定功率高达105°C，隔离电容为3.5pF，具有SSM频率调制和低电磁辐射
• 5kVRMS隔离、输入OVP、输出OCP、功率限制、电源良好、使能和集成软启动
• 该EVM演示了简单易用的测试平台中SiC和IGBT栅极驱动偏置应用的最重要特性

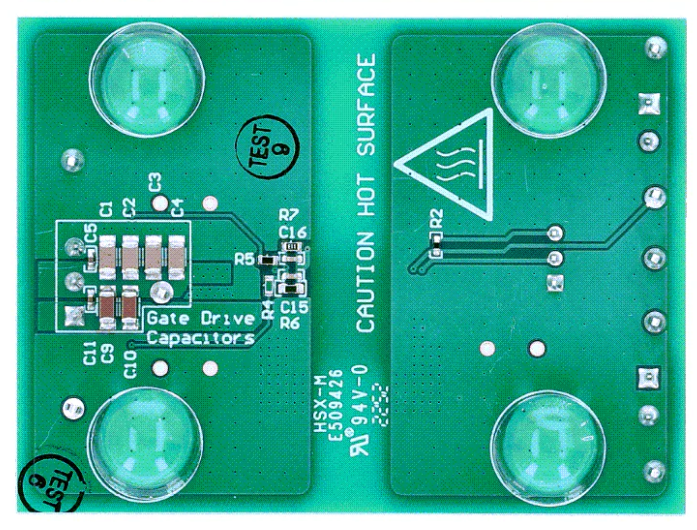

布局

UCC14341EVM-069评估模块技术解析与应用指南

一、产品核心特性

1. 创新架构设计

UCC14341EVM-069是德州仪器(TI)推出的高集成度隔离电源评估模块，具有以下突破性特性：

• ‌双输出拓扑‌：可提供18V(VDD)和-4V(VEE)双极性输出，满足牵引逆变器栅极驱动IC的偏置需求
• ‌集成变压器设计‌：内置高频变压器，消除对外部笨重变压器的需求
• ‌5kVRMS强化隔离‌：通过汽车级AEC-Q100认证，符合VDE 0884-17标准
• ‌智能保护机制‌：集成输出过压(OVP)、欠压(UVP)和过热保护功能

2. 关键性能参数

参数	规格值	测试条件
输入电压范围	13.5-16.5V	持续工作电压范围
最大输出功率	1.5W	VDD-VEE输出
转换效率	>90%	典型工作条件下
开关频率	14.53MHz	原边开关频率
隔离电压	5kVRMS	持续工作电压
工作温度范围	-40°C至125°C	工业级可靠性

二、评估模块硬件设计

1. 电源接口配置

• ‌输入接口‌：J4端子支持10-20V直流输入
• ‌输出接口‌：J3提供三线制输出(VDD/COM/VEE)
• ‌控制接口‌：
  • J1：3.3-5V偏置电源输入
  • J2：使能信号(ENA)控制端

2. 关键电路设计

‌反馈网络‌：

• ‌VDD调节‌：R4(88.7kΩ)+R5(6.65kΩ)分压网络连接至FBVDD
• ‌VEE调节‌：R6(11.3kΩ)+R7(11kΩ)分压网络连接至FBVEE
• ‌补偿电容‌：C15/C16(330pF)提供高频滤波

‌保护电路‌：

• RLIM引脚(32脚)限制COM节点充放电电流
• PG引脚(3脚)提供电源良好状态指示

三、典型应用方案

1. 电动汽车牵引逆变器驱动

‌设计要点‌：

• 配置JP1使能跳线为ON状态
• 输出端建议配置10μF+0.1μF去耦电容组合
• COM节点应直接连接栅极驱动IC参考地

2. 工业电机驱动系统

‌优化方案‌：

1. ‌热管理‌：在U1底部添加散热焊盘
2. ‌EMI抑制‌：保持原边GNDP与副边VEE严格隔离
3. ‌诊断功能‌：监测PG信号实现系统级保护

四、测试与评估方法

1. 基础测试流程

1. 连接15V电源至J4端子
2. 连接5V偏置电源至J1
3. 配置SH-J1跳线至EN ON位置
4. 使用电子负载模拟实际工作条件

2. 关键波形测量

• ‌启动特性‌：通过TP6(22V)、TP3(-4V)监测软启动过程
• ‌纹波测量‌：使用接地弹簧探头测量TP6-TP3间AC分量
• ‌故障诊断‌：通过PG信号(TP2)判断保护状态

五、设计注意事项

1. ‌PCB布局规范‌：
   • 原边与副边保持8mm爬电距离
   • 敏感信号走线远离高频开关节点
   • 采用四层板设计，内层为完整地平面
2. ‌元件选型建议‌：
   • 输入电容：低ESR陶瓷电容(如C12/C13)
   • 反馈电阻：0.1%精度薄膜电阻
   • 输出电容：X7R介质陶瓷电容
3. ‌安全警告‌：
   • 模块表面温度可达67°C(满负载时)
   • 禁止将COM节点连接至大地
   • 操作时需佩戴防静电手环
