LM25007 9-42V 宽 VIN，0.5A，恒定导通时间非同步降压稳压器数据手册

LM25007 是一款单片降压型开关稳压器，具有实现低成本、高效电源所需的所有功能。该器件能够在 9V-42V 输入电压范围内驱动 0.5A 负载，易于应用，采用小型 VSSOP-8 和热增强型 WSON-8 封装。通过使用具有 Vin 前馈的恒定导通时间架构，实现了超快的瞬态响应。此功能可在负载和输入电压变化范围内提供几乎恒定的工作频率。工作频率可通过单个电阻器调节。此体系结构易于使用，并且能够容忍组件选择。在LM25007中实现了智能电流限制，强制关闭时间与 Vout 成反比，从而确保从故障情况中恢复。输出电压可设置为 2.5V 至 >30V。为了提高轻负载应用的效率，Vcc 引脚可以连接到外部电压源，以消除通过内部稳压器的压降。其他功能包括：热关断、Vcc 欠压锁定、栅极驱动欠压锁定和最大占空比限制器。
*附件：lm25007.pdf

特性

• 集成 0.74Ω N 沟道 MOSFET 开关
• 保证 0.5A 输出电流
• 超快瞬态响应
• 高达 800kHz 的工作频率
• 无需控制环路补偿
• Vin 前馈提供恒定的工作频率
• 2% 精度 2.5V 反馈（-40°C 至 125°C）
• 高效运行
• 智能限流保护
• 外部停机控制
• 热关断
• VSSOP 和热增强型 WSON 封装

参数

方框图

‌1. 产品概述‌
LM25007 是一款单片降压开关稳压器，集成了实现低成本、高效电源所需的所有功能。主要特点包括：

• ‌输入电压范围‌：9V 至 42V
• ‌输出电流‌：0.5A
• ‌集成 MOSFET 开关‌：0.74Ω N 沟道
• ‌控制架构‌：恒定导通时间（Constant On-Time），带输入电压前馈（Vin Feed Forward），实现快速瞬态响应和近似恒定的工作频率。
• ‌无需环路补偿‌，简化设计。

‌2. 关键特性‌

• ‌高效率‌：支持轻载高效运行，可通过外部电压源提升 VCC 引脚电压以降低内部损耗。
• ‌保护功能‌：智能电流限制（与输出电压成反比的关断时间）、热关断、VCC 欠压锁定（UVLO）、栅极驱动欠压保护。
• ‌封装选项‌：VSSOP-8 和热增强型 WSON-8（4mm x 4mm）。

‌3. 典型应用‌

• 12V/24V 分布式电源系统
• 汽车电子（车身控制、远程信息处理）
• 工业系统
• HB-LED 恒流源

‌4. 工作原理‌

• ‌控制方式‌：通过反馈引脚（FB）检测输出电压，与内部 2.5V 基准比较，触发恒定导通时间脉冲。
• ‌频率调节‌：导通时间由外部电阻（RON）和输入电压决定，频率范围可达 800kHz。
• ‌工作模式‌：支持连续（CCM）和不连续（DCM）导通模式，轻载时自动进入 DCM 以提升效率。

‌5. 引脚功能‌

• ‌ SW（引脚1） ‌：开关节点，连接电感、二极管和自举电容。
• ‌ FB（引脚5） ‌：反馈输入，通过电阻分压网络设置输出电压（公式：VOUT = 2.5 × (R3 + R4) / R4）。
• ‌ RON/SD（引脚6） ‌：导通时间编程和关断控制（拉低至 <0.7V 关闭稳压器）。

‌6. 设计要点‌

• ‌自举电容‌：需在 BST 和 SW 引脚间连接 0.01µF 陶瓷电容。
• ‌电流限制‌：通过 RCL 电阻编程关断时间，短路时固定为 17µs。
• ‌输出电容 ESR‌：需保证足够纹波（≥25mV）以稳定反馈环路。

‌7. 保护机制‌

• ‌过压保护‌：FB 电压超过 2.875V 时立即终止开关周期。
• ‌热关断‌：结温达 165°C 时触发。

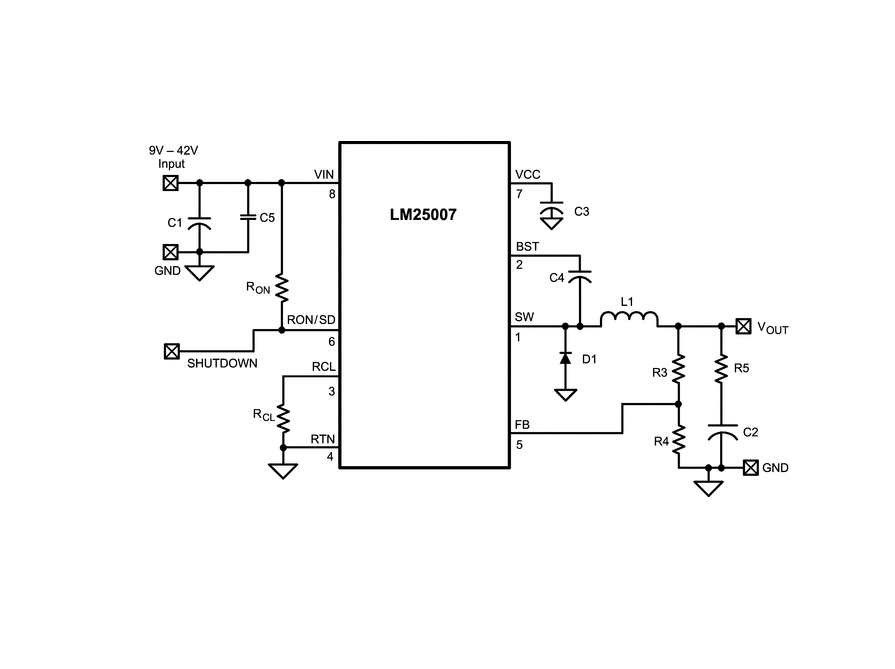

‌8. 典型电路与物料清单‌

• 示例电路包含输入/输出电容、电感、分压电阻等，详见文档中的“Typical Application Circuit”。
• 关键元件参数（如 L1=100µH、RON=200kΩ）已列明。

‌9. 电气特性‌

• ‌VCC 稳压输出‌：7V ±5%
• ‌电流限制阈值‌：535–900mA
• ‌反馈精度‌：2.5V ±2%（-40°C 至 125°C）

‌10. 封装与订购信息‌

• 提供 VSSOP-8（DGK）和 WSON-8（NGT）封装选项，符合 RoHS 标准。
