西门子S7-200 SMART以太网模块与触摸屏大棚监控配置

一、行业痛点与解决方案概述

在现代农业智能化升级的浪潮中，温室大棚的自动化监控与管理需求日益增长。然而，传统工业控制领域广泛使用的西门子S7-200 SMART PLC存在一个显著局限：其原生接口仅支持RS485/PPI通信，缺乏标准以太网接口。这一硬件限制导致在构建大型分布式监控系统时面临诸多挑战，如远程访问困难、多设备组网复杂、上位机软件兼容性差等问题。

为解决这一痛点，本案例采用远创智控自主研发的PPI-ETH-YC01以太网通讯处理器，实现西门子S7-200 SMART PLC与上位机系统的以太网通信连接。该方案不仅保留了PLC原有的控制功能，还赋予其以太网通信能力，大幅提升了系统的可扩展性与远程管理效率。

二、系统架构设计

硬件组成

1.主控制器：西门子S7-200 SMART PLC

o功能：负责温室环境数据采集与设备控制逻辑处理

2.以太网通讯处理器：远创智控PPI-ETH-YC01以太网通讯处理器

o功能：将PLC的RS485/PPI接口转换为标准以太网接口，支持ModbusTCP协议

3.触摸屏：威纶通MT8102iE

o功能：本地人机交互界面，实现温室参数实时显示与手动控制

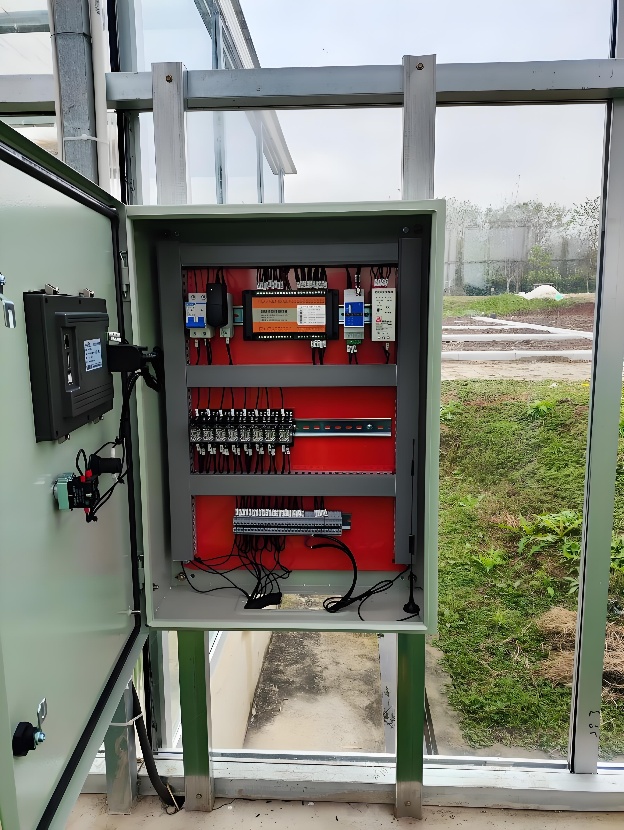

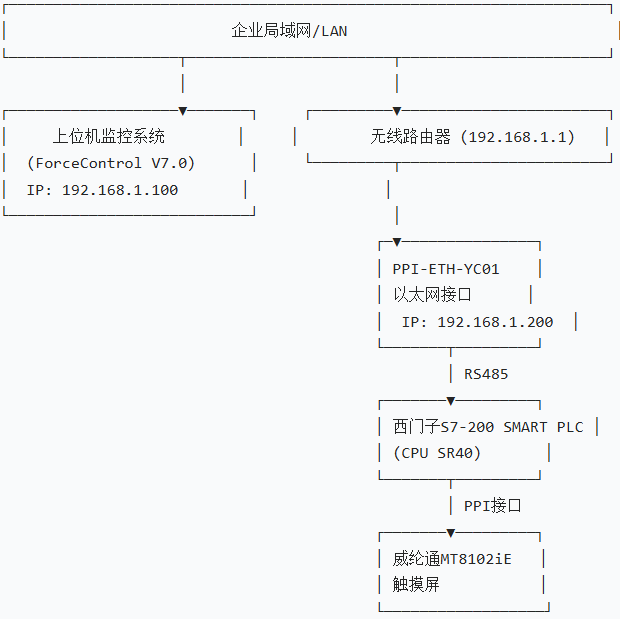

三、网络拓扑结构

四、模块配置步骤

1.物理连接

o将PPI-ETH-YC01以太网通讯模块的RS485接口通过屏蔽双绞线连接到S7-200 SMART PLC的RS485端口

o使用标准RJ45网线将PPI-ETH-YC01模块的以太网接口连接到局域网交换机或路由器

2.网络参数配置

o通过串口调试助手或Web界面访问模块配置页面

o设置模块IP地址(192.168.1.200)、子网掩码(255.255.255.0)和网关地址

o配置通信参数：波特率(9600bps)、数据位(8位)、停止位(1位)、无校验

3.功能测试

o使用Modbus调试工具(如ModbusPoll)测试与模块的通信连接

o验证数据读写功能是否正常

o检查模块状态指示灯是否正常工作

五、系统功能实现

数据采集与监测

系统通过各类传感器实时采集温室环境参数，包括：

·室内空气温度、湿度

·光照强度

·CO2浓度

·土壤湿度

采集到的数据通过PLC的AI/AO模块输入，经PPI-ETH-YC01以太网通讯处理器转换为ModbusTCP协议格式，上传至上位机监控系统和触摸屏显示。

六、远程监控与管理

上位机监控系统通过以太网与PPI-ETH-YC01以太网模块通信，实现以下远程管理功能：

·实时数据显示与历史数据查询

·设备状态监控与故障报警

·控制参数远程设置与调整

·历史数据统计分析与报表生成

·移动端远程访问与控制

触摸屏作为本地监控界面，提供与上位机类似的监控功能，方便现场操作人员进行日常管理。

七、实施效果

1.通信稳定性：PPI-ETH-YC01以太网通讯处理器提供了可靠的以太网通信连接，通信丢包率低于0.1%，确保了监控数据的实时性和准确性。

2.系统扩展性：通过以太网接口，系统轻松接入企业局域网，支持多用户同时访问监控系统，方便管理人员随时随地获取温室环境信息。

3.运维效率提升：远程监控功能减少了人工巡检次数，故障报警功能及时通知维护人员处理问题，平均故障处理时间从原来的2小时缩短至30分钟。

4.能源节约：自动化控制策略实现了温室环境的精准调控，相比传统人工控制方式，能源消耗降低了15-20%。

八、总结与展望

本案例成功展示了远创智控PPI-ETH-YC01以太网通讯模块在温室大棚监控系统中的应用价值。通过该模块，成功解决了西门子S7-200 SMART PLC缺乏以太网接口的问题，实现了PLC与上位机系统的高效通信连接。系统投入使用后，显著提升了温室大棚的管理效率和生产效益，为农业智能化发展提供了有力支持。

(具体内容配置过程及其他相关咨询可联系杨工。)

审核编辑 黄宇
