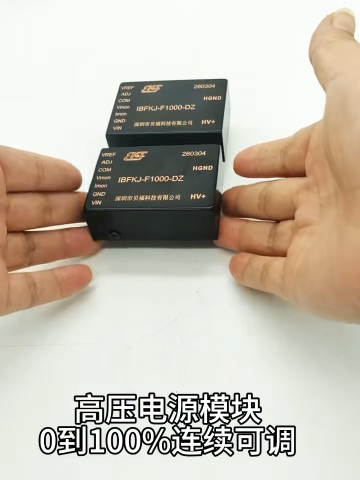

高压升压DC电源模块50V150V200V1000V的特点

产品特点

效率高达 80%以上
1*2英寸标准封装
单电压输出
价格低
稳压输出
工作温度: -40℃~+85℃
阻燃封装，满足UL94-V0 要求
温度特性好
可直接焊在PCB 上

产品应用
HRB W2~20W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，输出功率高，应用范围广等优点。

技术参数

输出特性
技术指标	技术参数	测试条件
稳压精度	2.0 %max	0%~100%负载范围
电压调整率	0.5%max	满载
负载调整率	+/-0.5% type.	0%~100%负载范围
纹波和噪声 (滤波后测试)	≤150 mV p-p, max	20MHz带宽 在加上滤波电容的情况下
动态响应速度	≤150us	25%负载~满载
启动延迟时间	500ms
输入特性
输入电压范围线性高速率	（5VDC） 4.5—9.0VDC
	（12VDC）9.0—18VDC
	（24VDC）18—36VDC
	0.5%	低端 ~ 高端
一般特性
开关频率	150KHz	典型值
转换效率	参见型号选择表
隔离电压	1000VDC	输入和输出之间
平均无故障间隔时间	1000000小时
温度系数	0.02%/℃
环境特性
工作温度范围	-40℃~+85℃
储存湿度	-55℃~+125℃
相对湿度	10%~90%
冷却方式	自由空气

型号选择指南

1.输入电压值,可根据客户的需求设定最小输入值电压
2.输出电压值,如果只是给定一个电压值,就是不带调节端的产品,如果给定一个范围,那就是带ADJ调节端的产品,具体电位器的电阻值,可根据产品标签上值来匹配.
3.功率大小都可以按客户的具体要求来订制,因为每一款升压模块都是特殊的,所以不存在订制产品费用.
4.开关控制端, 当需要控制高压关断的时候就要加上这个后缀,这个控制端子是高电位有效,高于2.5V就可以打开输出高电压,需要关断的时候,直接给定低于0.3V的电压或者直接短接到负输入端即可.

部分型号参数

产品型号	输入电压（VDC）		输出电压（VDC）	输出电流（mA）	效率（%）
	标称值	输入范围
HRB05150D-5W	12.0	4.5~9	150	33	79
HRB12110D-6W	12.0	9.0~18.0	110	55	82
HRB12150D-6W	12.0	9.0~18.0	150	40	83
HRB12250D-6W	12.0	9.0~18.0	250	25	84
HRB24110D-6W	24.0	18.0~36.0	110	55	82
HRB24150D-6W	24.0	18.0~36.0	150	40	84
HRB24250D-6W	24.0	18.0~36.0	250	25	85
HRB12100D-8W	12.0	9.0~18.0	100	80	84
HRB12150D-8W	12.0	9.0~18.0	150	50	85
HRB12250D-8W	12.0	9.0~18.0	250	30	86
HRB24100D-8W	24.0	18.0~36.0	100	80	84
HRB24150D-8W	24.0	18.0~36.0	150	50	85
HRB24250D-8W	24.0	18.0~36.0	250	30	86
HRB12100D-10W	12.0	9.0~18.0	100	100	83
HRB12150D-10W	12.0	9.0~18.0	150	67	84
HRB12250D-10W	12.0	9.0~18.0	250	40	86
HRB24100D-10W	24.0	18.0~36.0	100	100	82
HRB24150D-10W	24.0	18.0~36.0	150	67	84
HRB24250D-10W	24.0	18.0~36.0	250	40	85
HRB24120D-12W	24.0	18.0~36.0	120	100	85
HRB12200D-15W	12.0	9.0~18.0	200	75	86
HRB12300D-15W	12.0	9.0~18.0	300	50	87
HRB24500D-20W	24	18.0~36.0	500	40	88
HRB12600D-6W	12.0	9.0~18.0	600	10	80
HRB121000D-5W	12.0	9.0~18.0	1000	5	79

产品举例说明
1.型号：HRB12110D-10W，输出端E2电容可选 22UF/200V的电解电容。输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W
2.型号：HRB24200~300D-10W，输出端E2电容可选 10UF/450V的电解电容。输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
3.型号：HRB24500D-6W-REM ,输出端E2电容可选10UF/450V的电解电容两个进行串联来来滤波 输入电压Vin：18~36VDC；输出电压Vout：500VDC；输出功率：6W 带控制高压输出的REM端.
