备受工程师青睐的高性价比5V1A充电器方案

本方案是基于思睿达主推CR6345的充电器电源方案。该方案具有外围极简、高可靠性、超低待机、高效率等优点，备受工程师们青睐，一起来看看吧！

1、样机介绍：

该测试报告是基于一个能适用于宽输入电压范围，输出功率5W，恒压输出的充电器样机，控制IC采用了思睿达公司的CR6345。

CR6345_5V1.0A工程样机示意图

CR6345芯片特性：

CR6345 是一款高性能原边检测控制的PWM开关，待机功耗小于75mW。CR634X 内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了 初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC / CV输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V） 内输出恒定的功率。

CR634X 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP）， 软启动，过温保护（OTP），逐周期电流限制（OCP），输出过压保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。

1、主要特点

●待机低于75mW

●原边检测拓扑结构，无需光耦和TL431

●全电压范围内高精度恒压和恒流输出

●可编程CC / CV模式控制

●采用多模式控制的效率均衡技术

●动态负载调节

●内置输出线电压补偿功能

●内置初级电感量偏差补偿功能

●内置全电压功率自适应补偿功能

●内置过温度保护功能

●内置输出短路保护功能

●内置前沿消隐

●启动电流和工作电流低

●VDD端过压保护

●输出端过压保护

●逐周期过流保护

●DIP-8L、SOP-7L绿色封装

2、基本应用

●小功率电源适配器

●蜂窝电话充电器

●数码相机充电器

●电脑和服务器辅助电源

●替代线性调整器和RCC

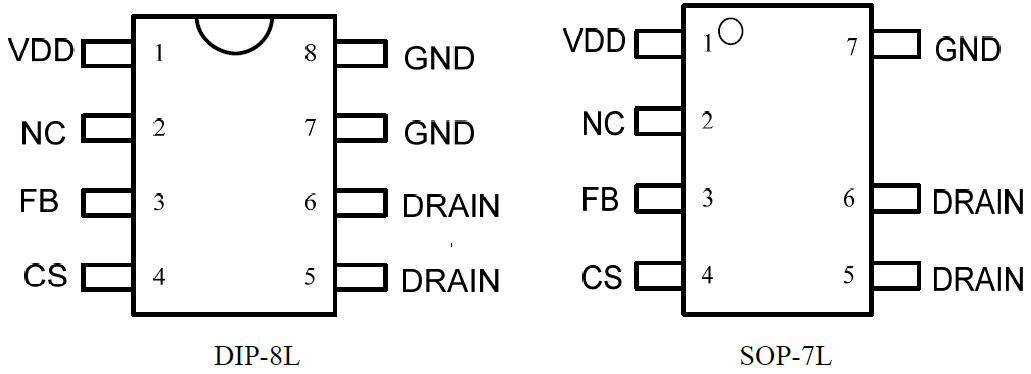

3、引脚分布

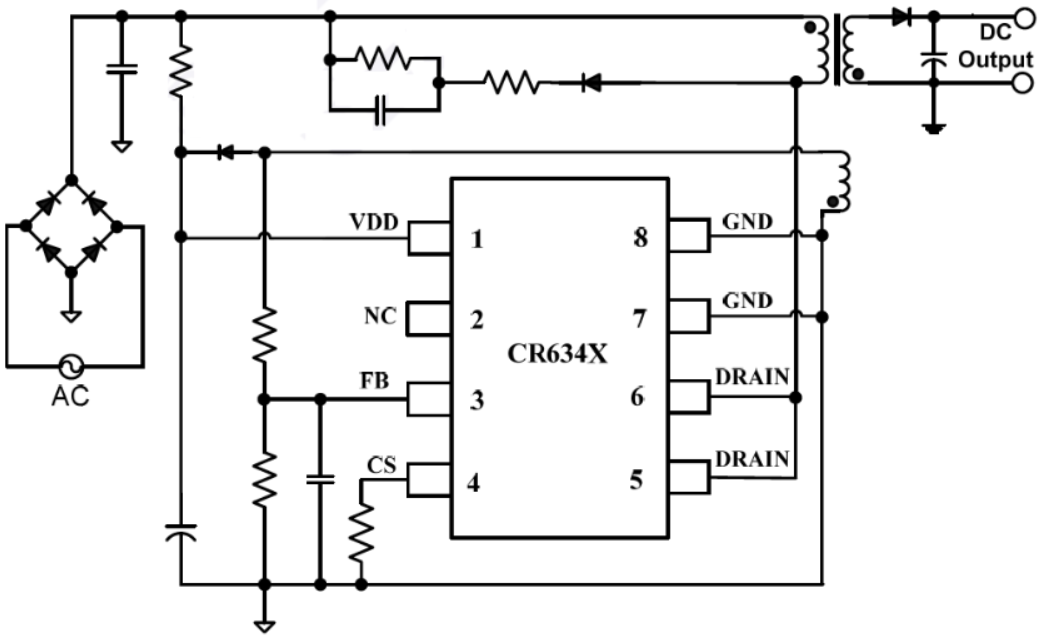

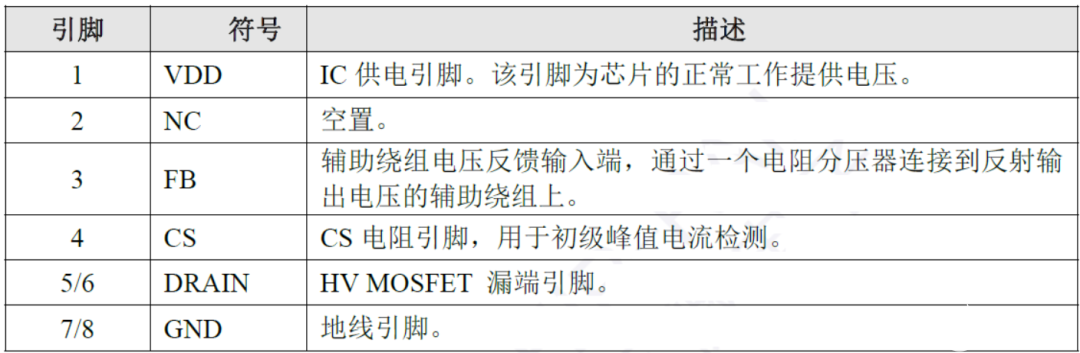

4、引脚分布

5、典型应用

该样机是一款基于CR6345设计的，全电压实现5V2.4A输出的充电器。AC90V满足启动时间的条件下，实现AC264V样机待机功耗<75mW；典型输入电压时平均效率>74%；能够满足最严格的能效标准“COC_T2”；全电压可实现±2%的CC / CV输出精度。

样机尺寸：33*28.5mm；样机具有良好的动态负载能力，良好的恒流输出效果；同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保护功能。

样机的变压器，采用了EE13磁芯（PC40材质），变压器绕制工艺部分。

2、样机特性：

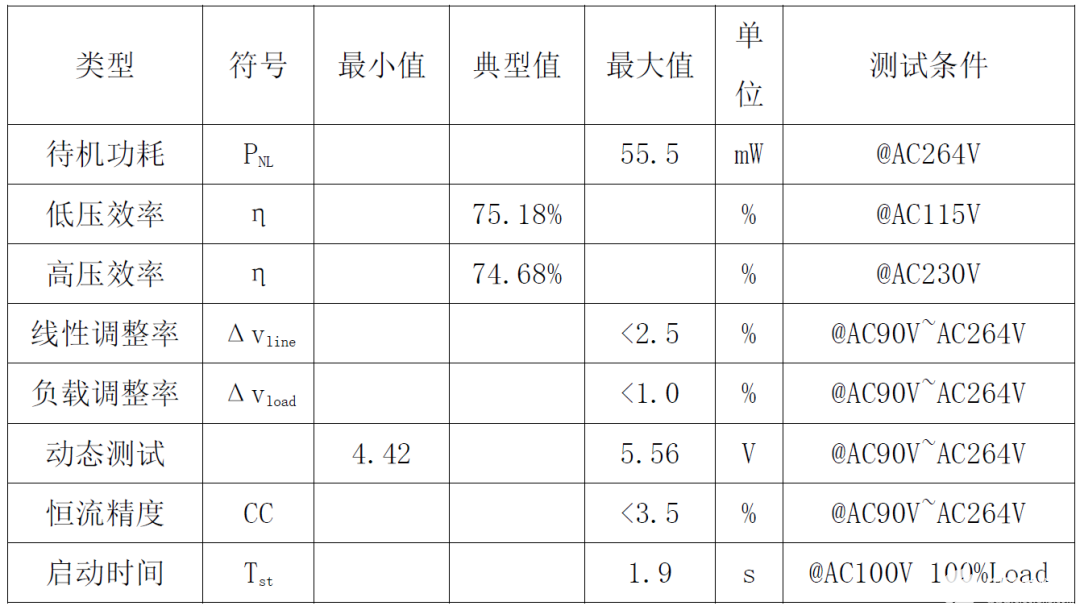

以下表格为工程样机的主要特性。

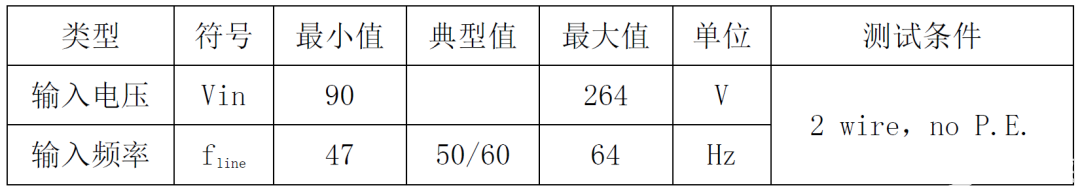

2.1、输入特性：

2.2、输出特性 (PCB END)：

2.3、整机参数：

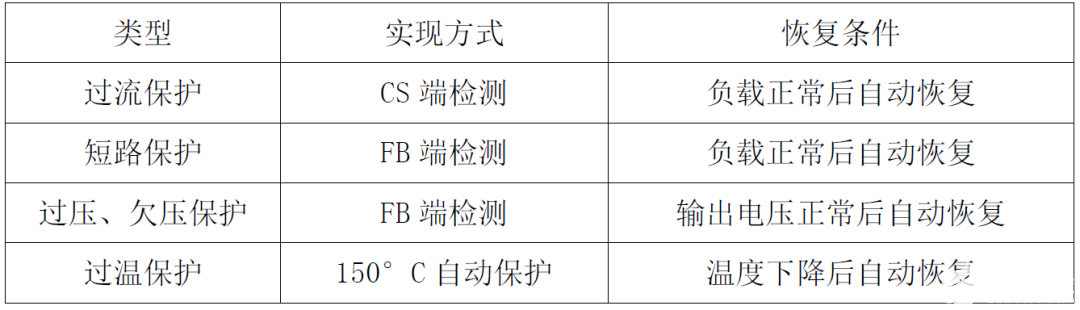

2.4、保护功能测试

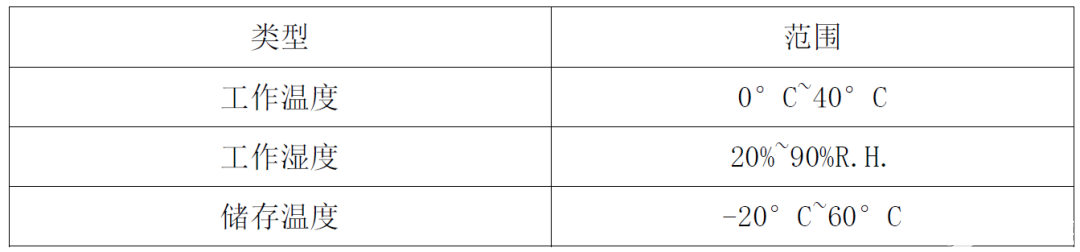

2.5、工作环境：

2.6、测试仪器：

3、样机结构信息：

本小节展示了工程样机的电路、版图结构，变压器结构及工艺。

3.1、电路原理图及BOM：

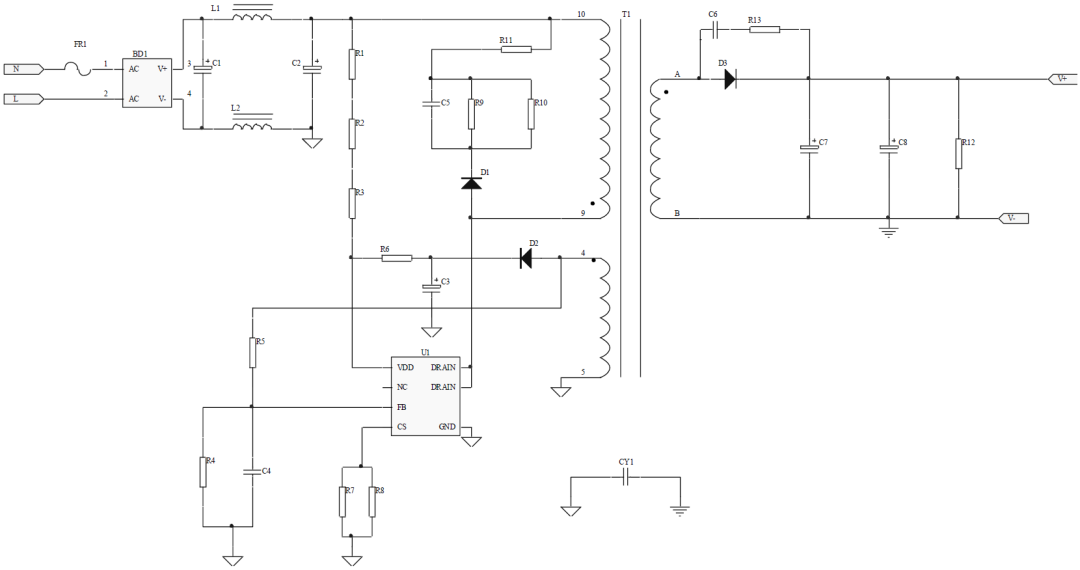

3.1.1、原理图：

3.1.2 元器件清单：

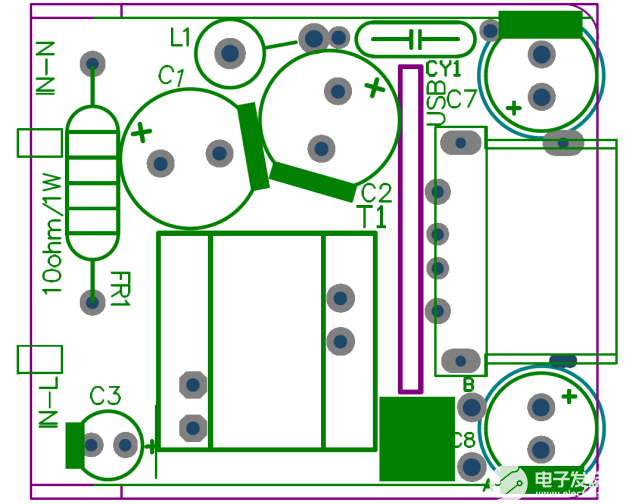

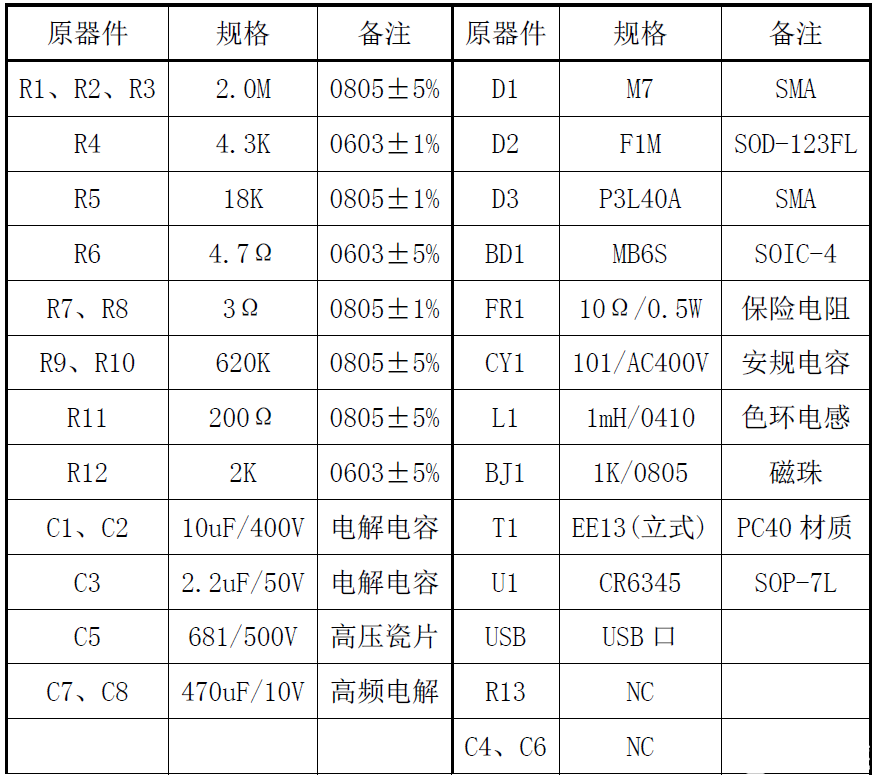

3.1.3、PCB布线：

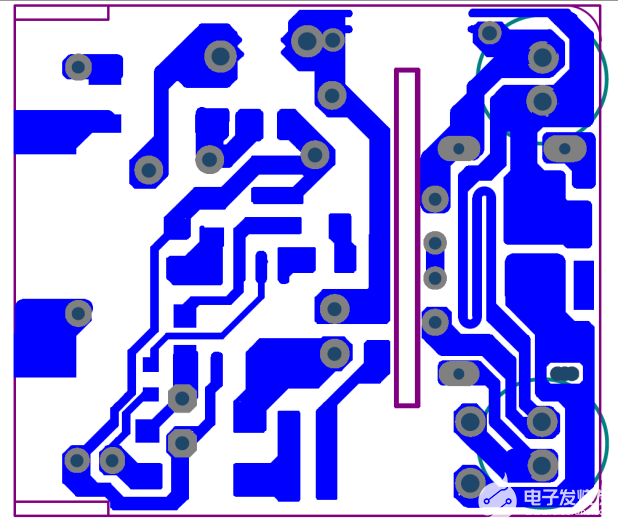

3.2、变压器绕制工艺：

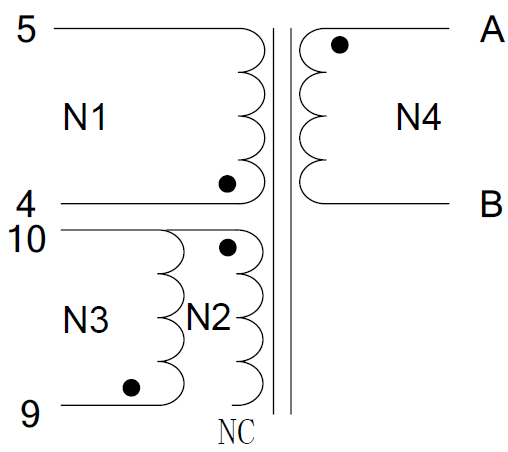

3.2.1、电路示意图：

3.2.2 规格参数：

1）骨架：EE13 立式（5+5PIN）,Ae＝17.1mm²；

2）材质：TDK PC40 或同等材质；

3）N1、N2、N3：2UEW 漆包线；

4）N4：三层绝缘线；

5）绝缘胶带：3M800 或同等材质；

6）初级绕组感量Lp：1800uH±5%（测试条件：0.3V，10kHz）；

7）漏感量LLK：要求控制在初级绕组的5%以内(测试条件：0.3V，10kHz）)

8）耐压测试= 3KV 5mA 1Min9）成品要求：浸凡立水3.2.3、变压器参数：

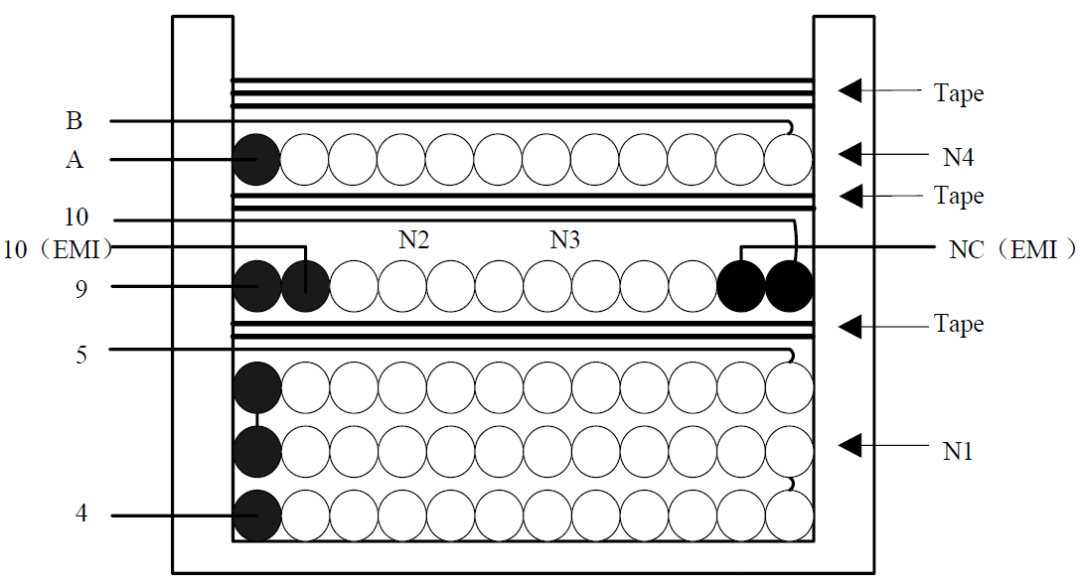

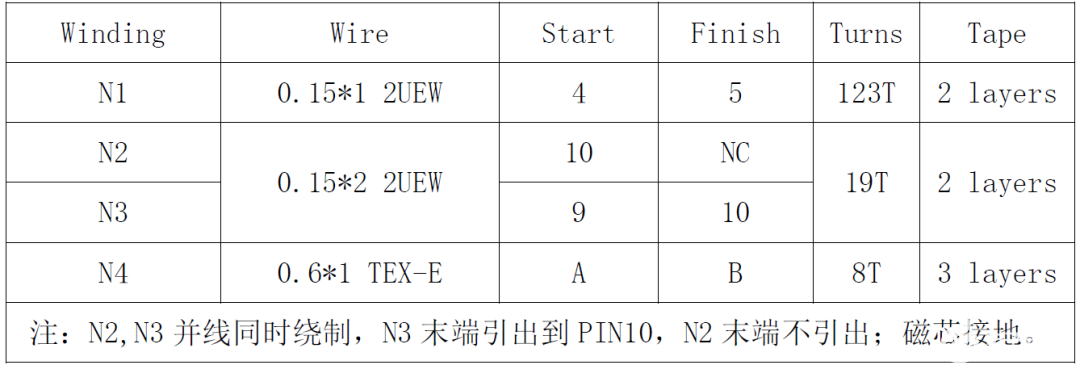

3.2.4、变压器结构图：

4、性能测评：

本小节对工程样机的输入部分、输出部分、各种保护以及一些时序进行了测试，以下详解了测试方法及结果。从测试结果来看，以下各项测试均合格，能够满足大部分客户的要求。

4.1、输入特性：

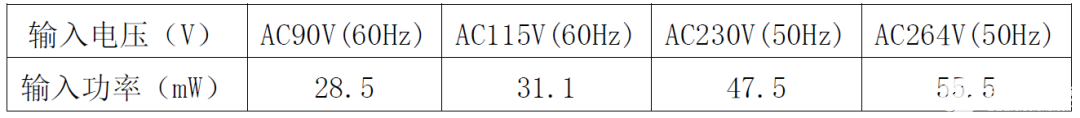

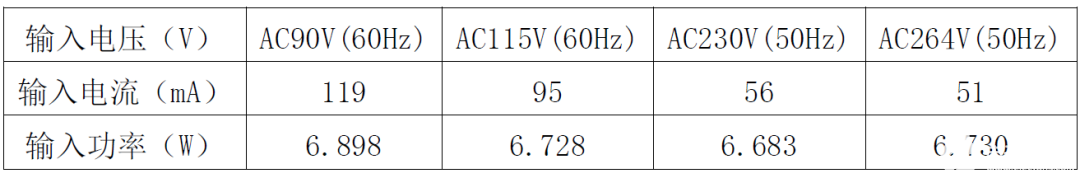

本模板经过在不同的输入电压(从90V/60Hz到264V/50Hz)和不同负载条件（空载和满载）下测试，得到待机功耗、效率及平均效率。表1待机功耗(输出含有假负载2KΩ)

表2 输出100%负载下的输入特性

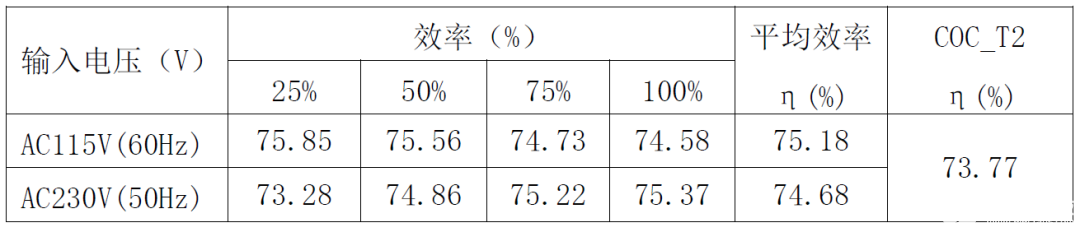

表3效率测试（PCB END）

4.2、输出特性：

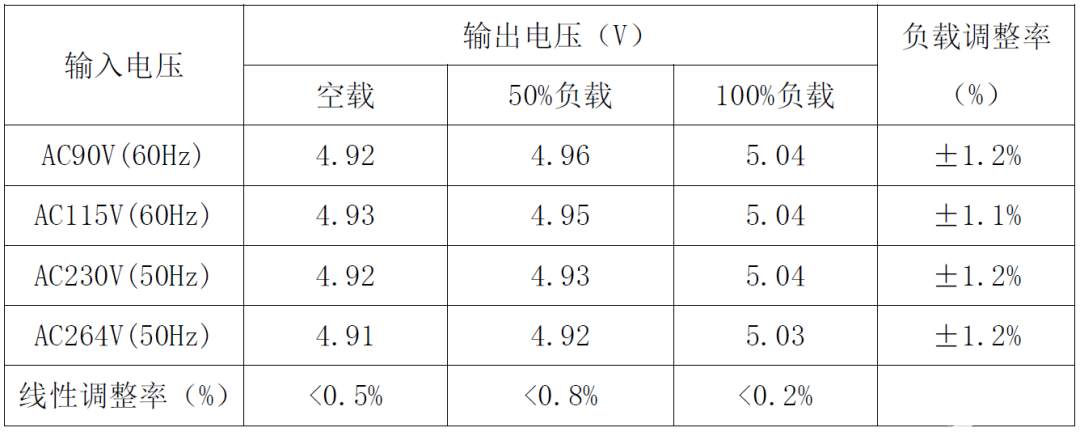

4.2.1、线性调整率和负载:

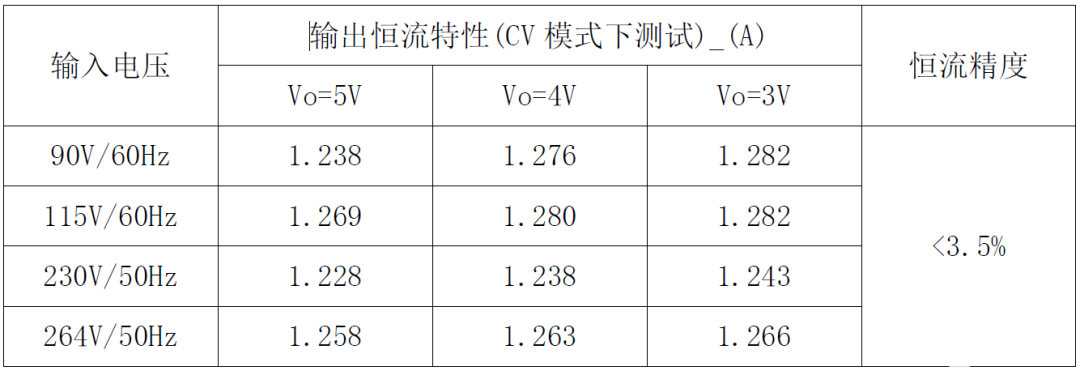

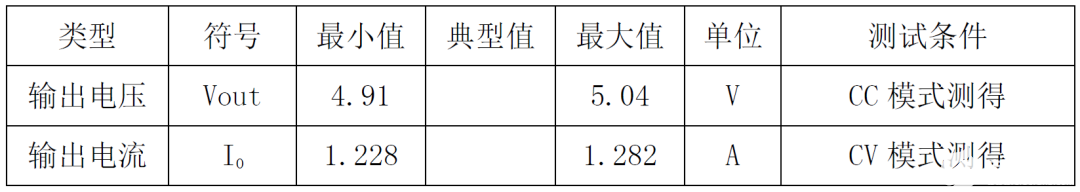

4.2.2、输出恒流特性：

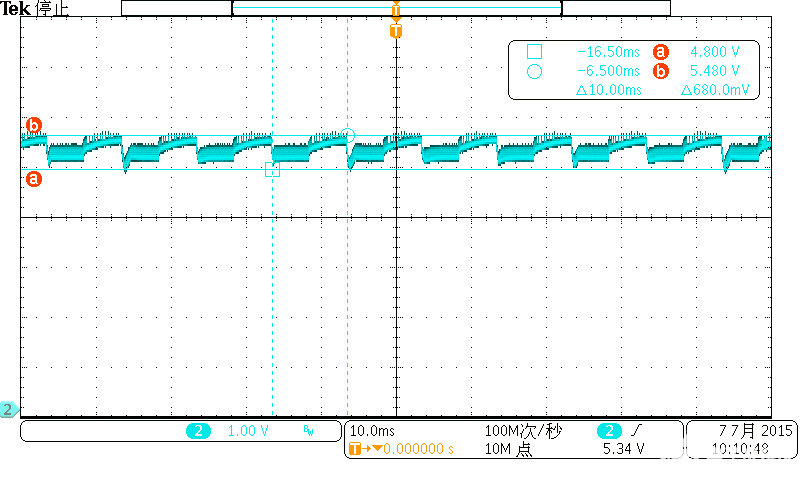

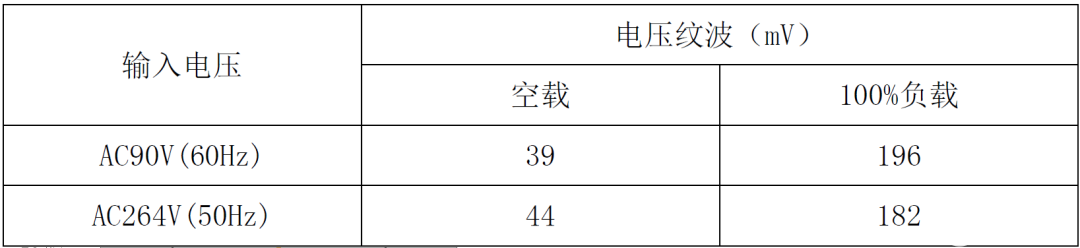

4.2.3、输出电压纹波：注：纹波及噪音在PCB端测试，同时PCB端并联0.1uF/50V的瓷片电容和10uF/50V电解电容，带宽限制为20MHz。

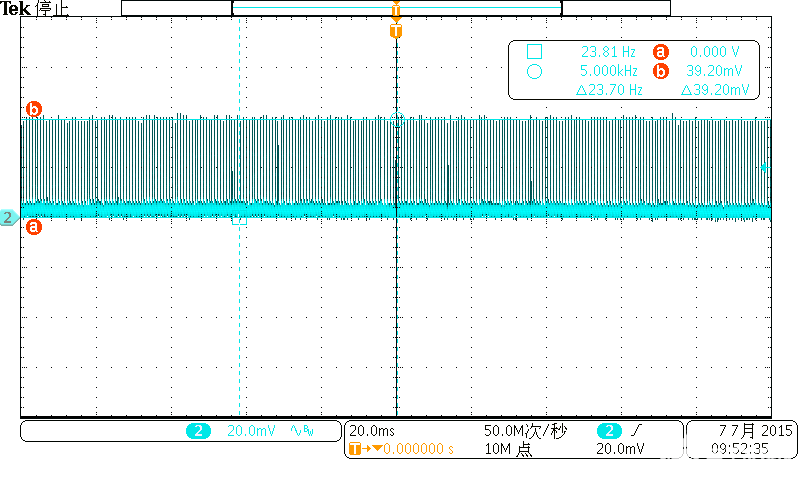

R&N @ AC90V/60Hz，NO LOAD

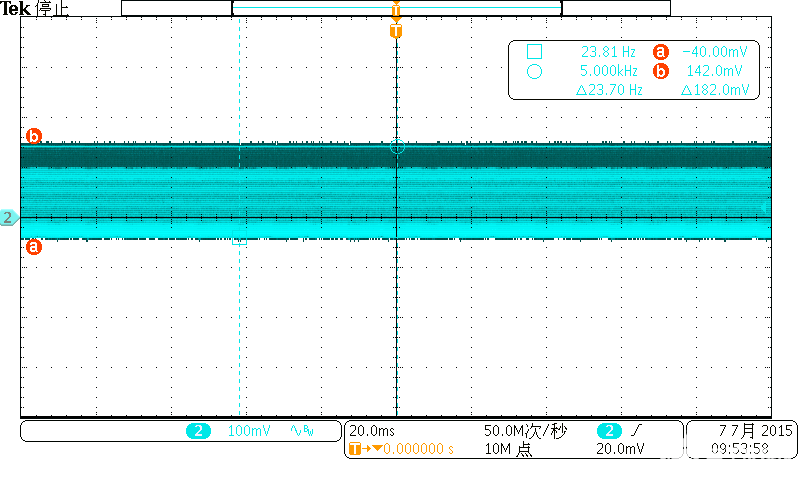

R&N @ AC90V/60Hz，100% LOAD

R&N @ AC264V/50Hz，NO LOAD

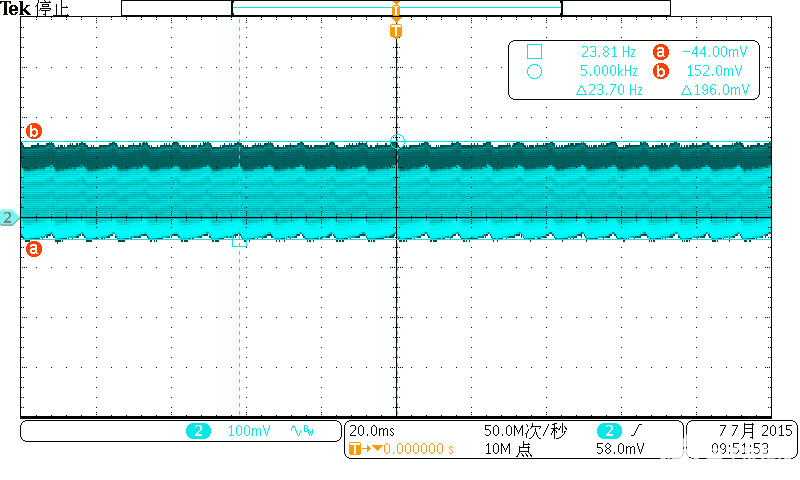

R&N @ AC264V/50Hz，100% LOAD

4.3、保护功能：

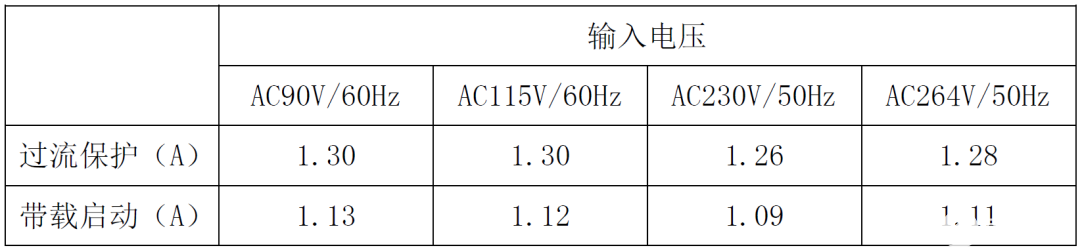

注：以下涉及过流保护、短路保护的测试。4.3.1、过流保护：

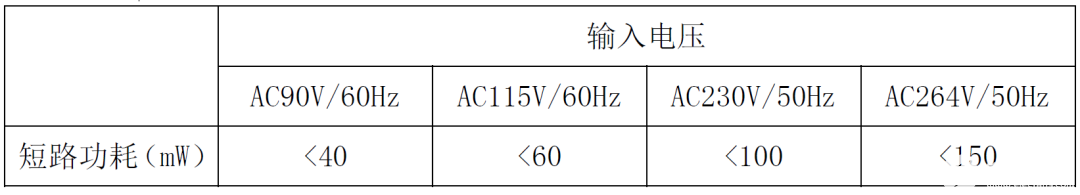

4.3.2、短路保护：

4.4、动态测试：

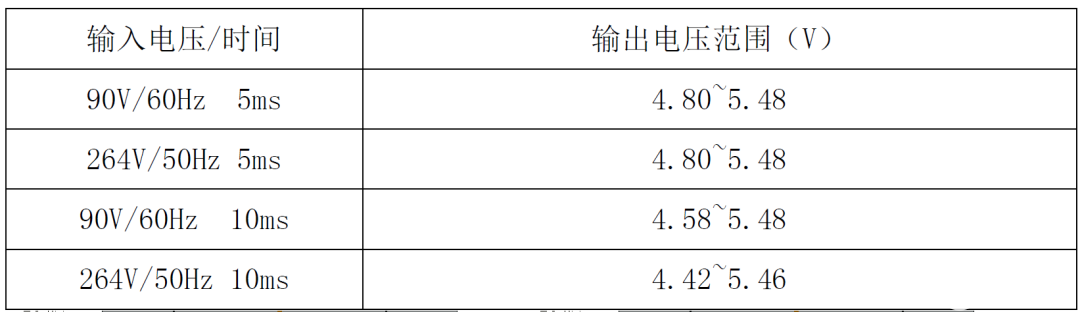

注：输出动态负载电流设置为1.0A，持续5ms/10ms，然后为0A持续5ms/10ms并持续循环，上升/下降设置为1A/uS。

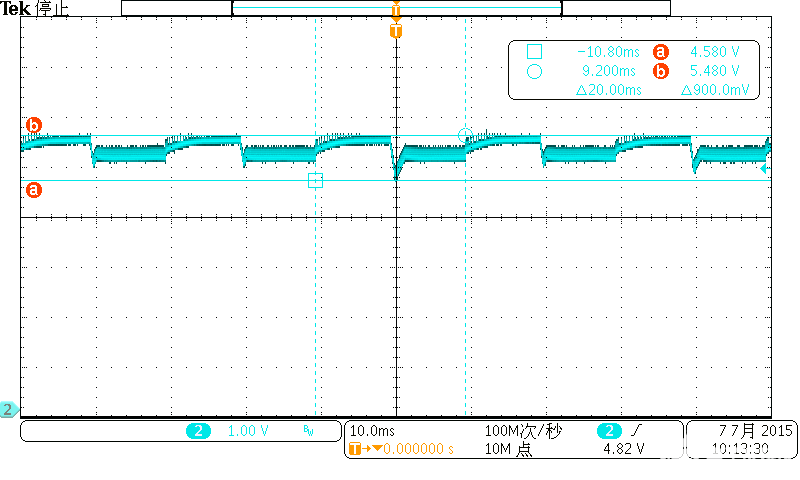

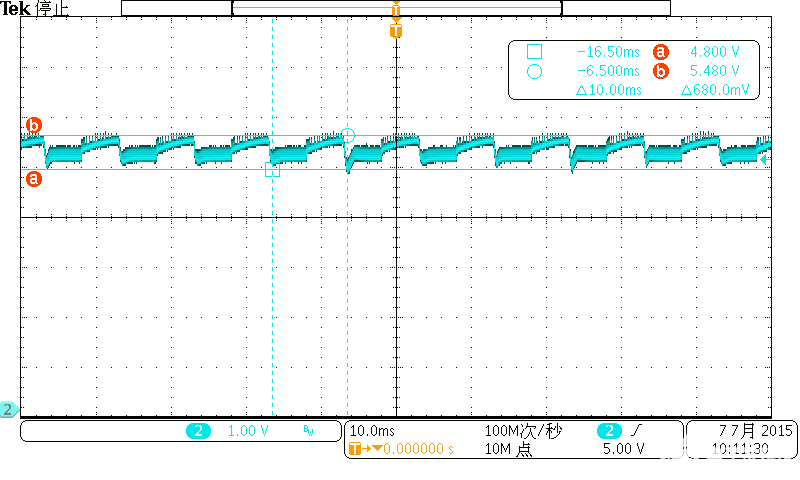

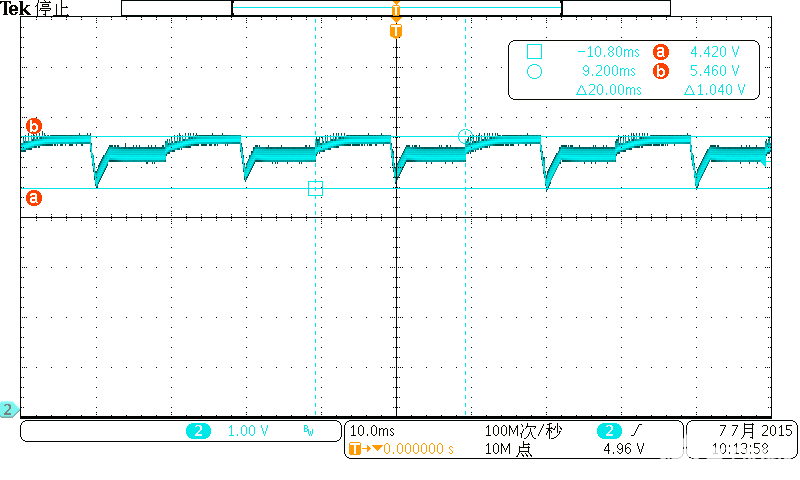

AC90V @ 5ms

AC264V @ 5ms

AC90V@10ms

AC264V@10ms

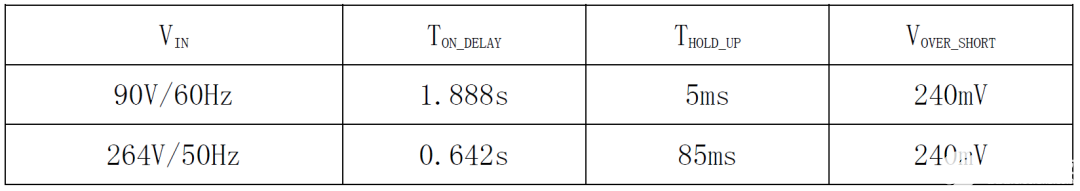

4.5、系统延时时间测试：

注：AC 端（绿色）、VO输出端（蓝色）波形图。

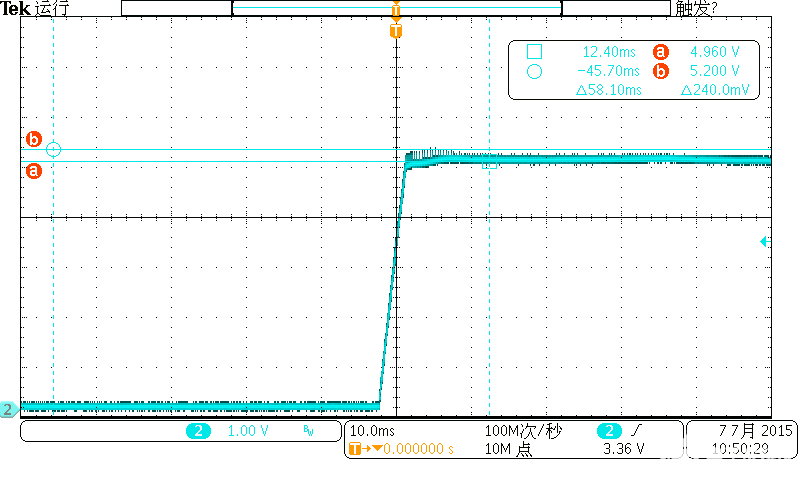

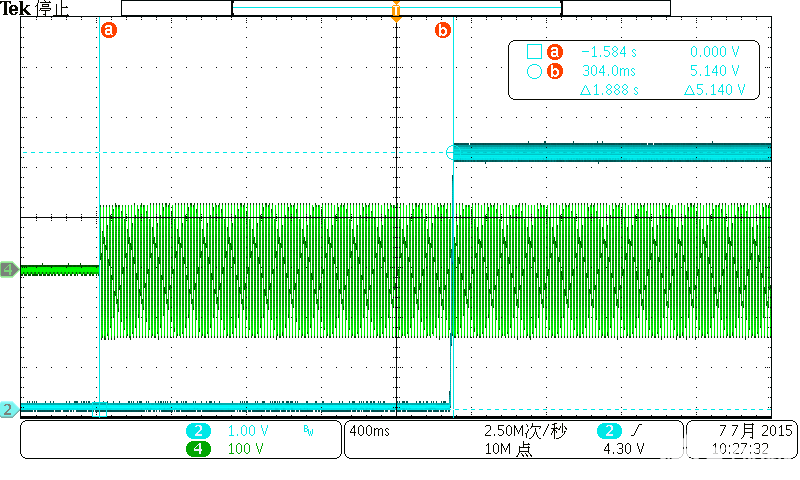

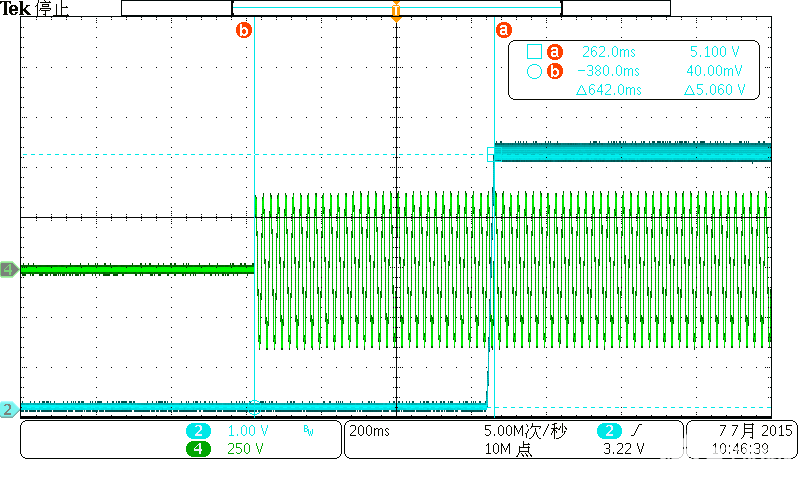

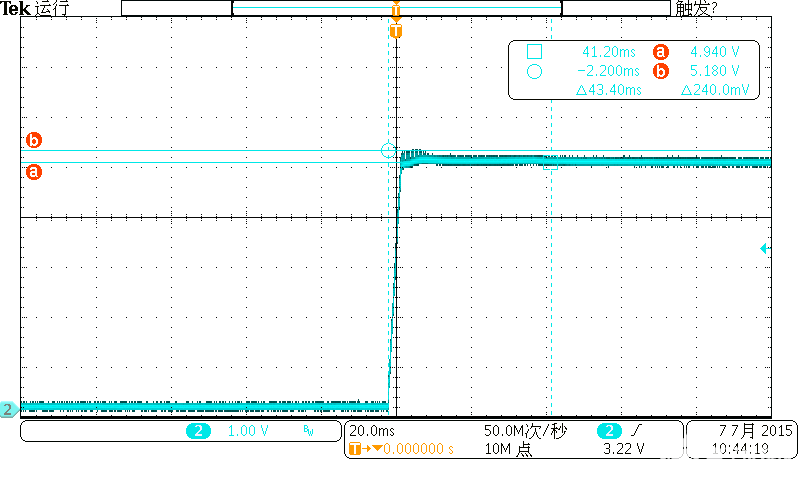

TON_DELAY@AC90V，100% Load

TON_DELAY@ AC264V，100%Load

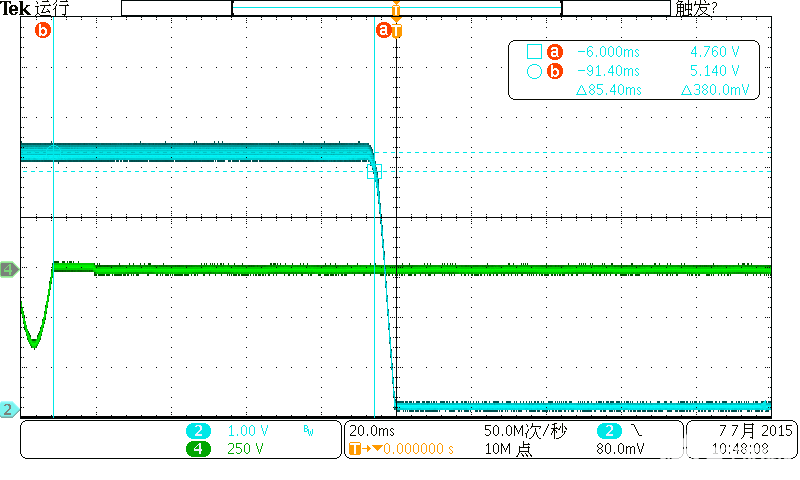

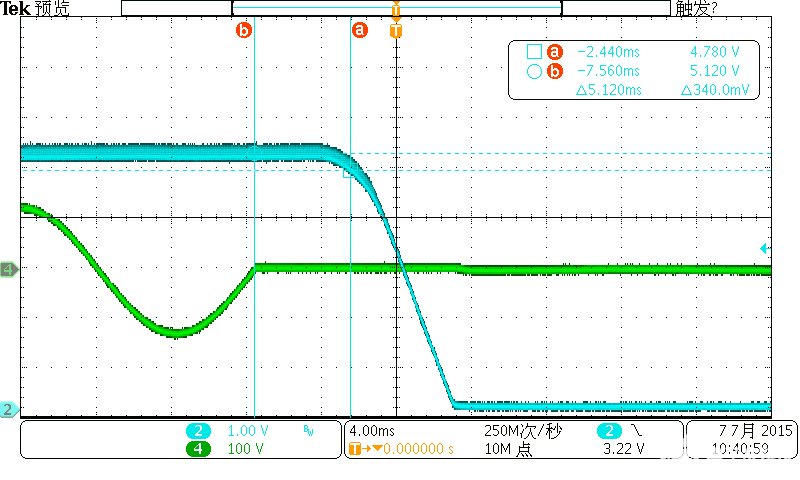

THOLD_UP@ AC90V，100% Load

THOLD_UP@ AC264V，100% Load

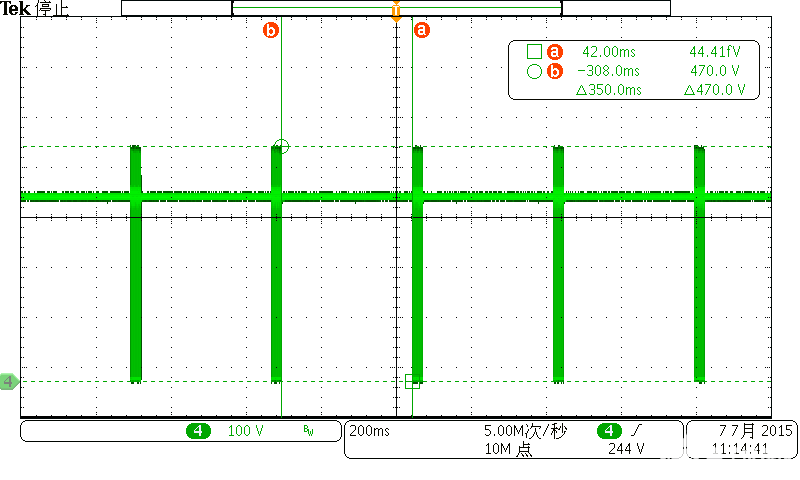

VOVER_SHORT@ AC90V，No Load

VOVER_SHORT@ AC264V，No Load

4.6、其它重要波形测试：

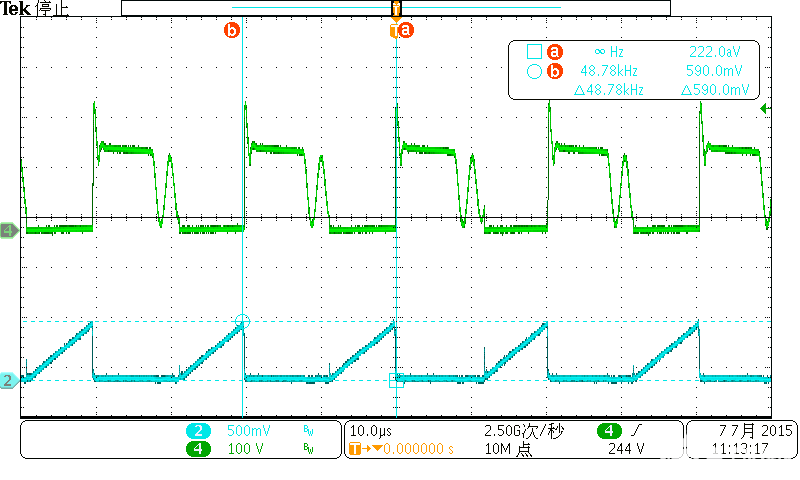

注：DRAIN （绿色）端、CS（蓝色）端波形图：

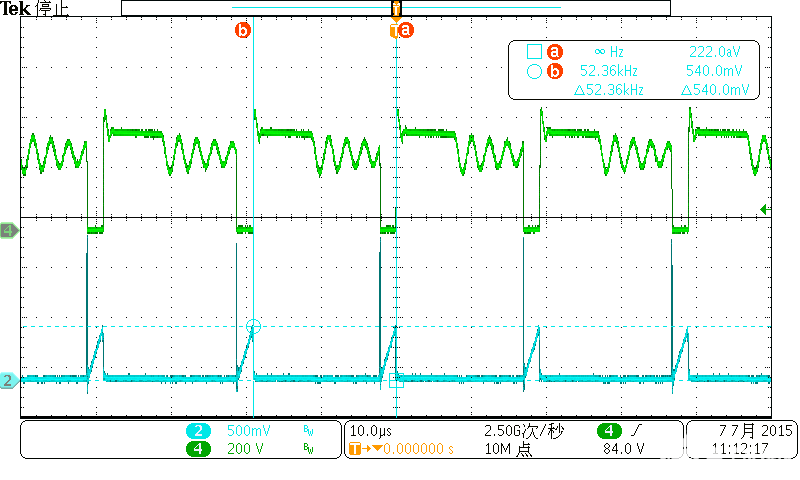

AC90/60Hz，100% Load

AC115/60Hz，100% load

AC230/50Hz，100% Load

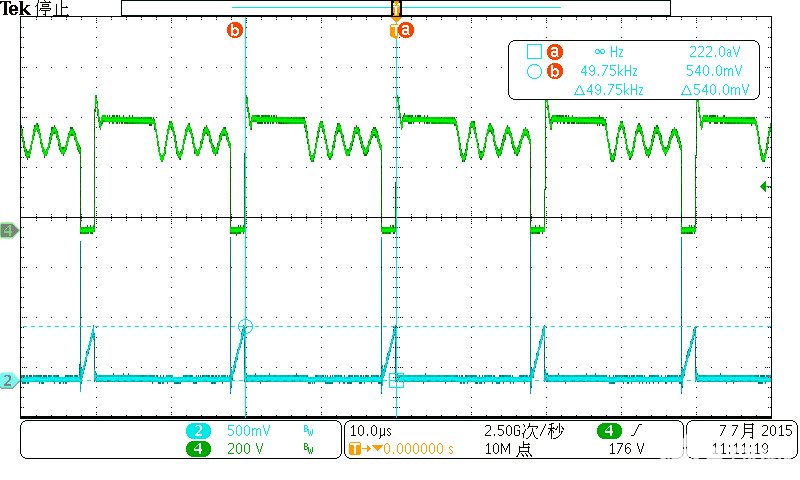

AC264/50Hz，100% load

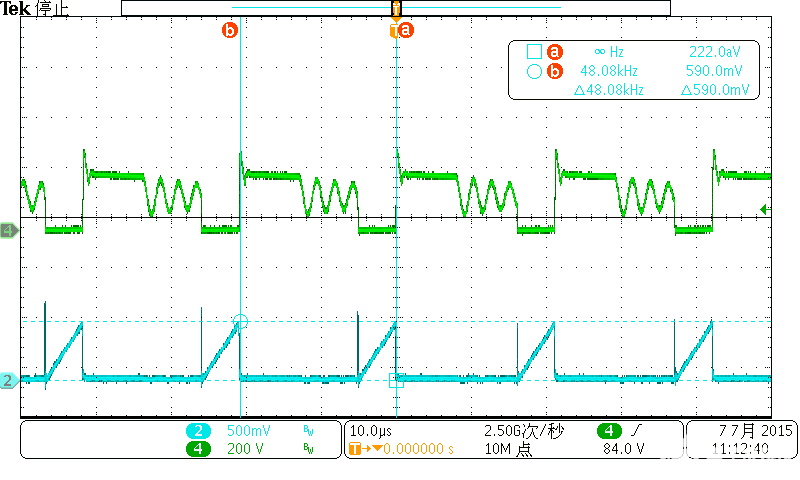

AC264/50Hz，Output Short

5、EMI评估测试

测试条件：

输入：AC230V/50Hz；

输出负载：2.1Ω/50W；

限值标准参考：EN55013、EN55022B。

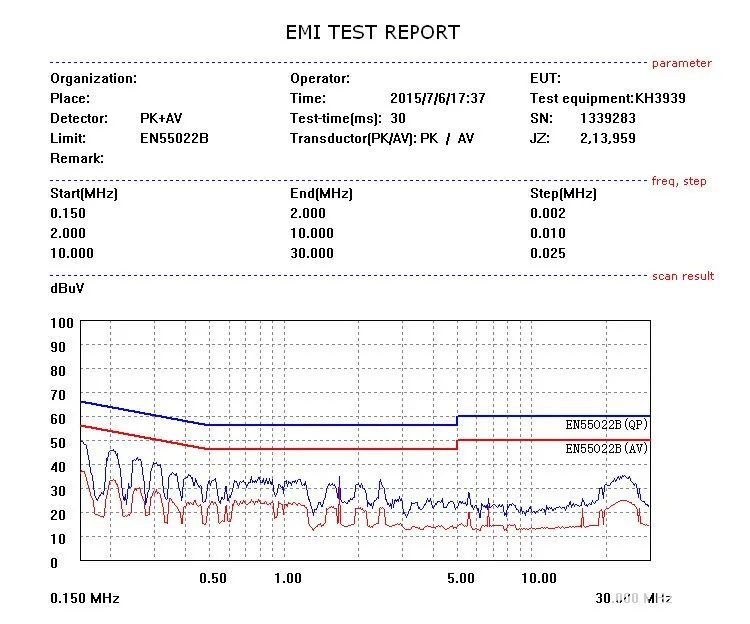

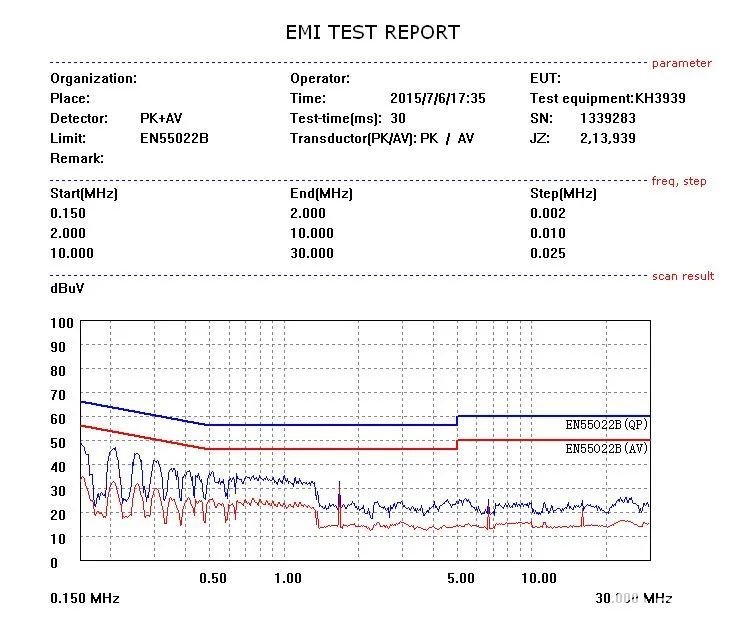

AC230V/50Hz传导L相

AC230V/50Hz传导N相

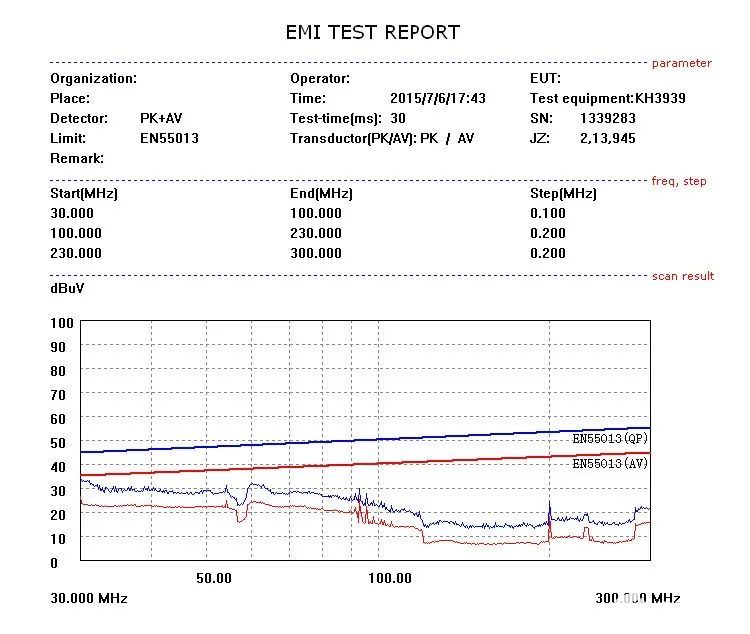

AC230V/50Hz辐射测试
