关于CCD与CMOS的区别分析

随着影像行业的发展，各类新型感光技术不断涌现。为了让大家更好的了解市场上的主要的感光芯片，这期将为大家介绍感光芯片的两大主角CCD和CMOS。CCD和CMOS传感器是目前最常见的数字图像传感器，广泛应用于数码相机、数码摄像机、照相手机和摄像头等产品上。两者在结构、性能和技术上均不尽相同，在此我将两者作一个简单的比较，使广大读者对CCD和CMOS能有一个比较初步的认识，在选购相关产品时也能做到心中有数。

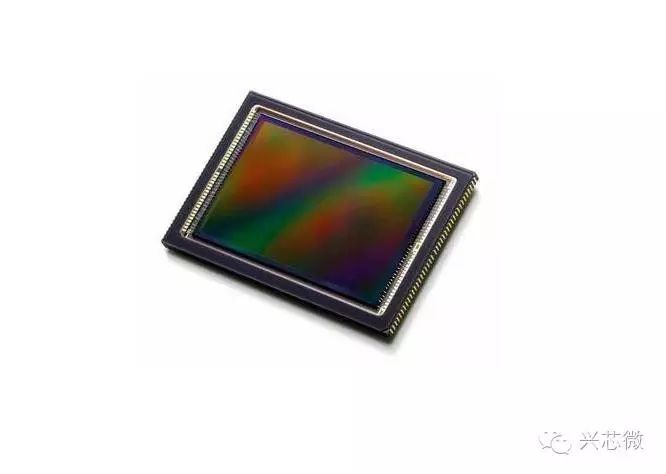

CCD简介

CCD的英文全称是“Charge-coupledDevice”，中文全称是电行耦合元件，通常称为CCD图像传感器。CCD是一种半导体器件，能够把光学影像转化为数字信号，CCD上植入的微小光敏物质称作像素(Pixel)，一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。CCD作用就像胶片一样，但它是把图像像素转换成数字信号，CCD上有许多排列整齐的电容，能感应光线，并将影像转变成数字信号。经由外部电路的控制，每个小电容能将其所带的电行转给它相邻的电容。

CMOS简介

CMOS(CompementaryMetalOxideSemiconductor)指互补金属氧化物半导体，是电压控制的一种放大器件，是组成CMOS数字集成电路的基本单元。在数字影像领域，CMOS作为一种低成本的感光元件技术被发展出来，市面上常见的数码产品，其感光元件主要就是CCD或者CMOS，尤其是低端摄像头产品，而通常高端摄像头都是CCD感光元件。CMOS制造工艺被应用于制作数码影像器材的感光元件，是将纯粹逻辑运算的功能转变成接收外界光线后转化为电能，再造过芯片上的模一数转换器(ADC)将获得的影像讯号转变为数字信号输出。

CCD和CMOS的区别

CCD和CMOS的性能对比

CCD存储的电荷信息，需在同步信号控制下一位一位地实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂而且速度较慢。而CMOS传感器经光电转换后直接产生电流（或电压）信号，信号读取十分简单，还能同时处理各单元的图像信息，速度也比CCD快很多。CCD制作技术起步早，技术成熟，采用PN结或二氧化硅（SiO2）隔离层隔离噪声，成像质量相对CMOS有一定优势。由于CMOS集成度高，各光电传感元件、电路之间距离很近，相互之间的光、电、磁干扰较严重，噪声对图像质量影响很大，使CMOS很长一段时间无法投入实用。近几年，随着CMOS电路消噪技术的不断发展，CMOS的性能已经与CCD相差无几了。

CCD与CMOS传感器的性能比较

ISO感光度：由于CMOS每个像素由四个晶体管与一个感光二极管构成，还包含了放大器与数模转换电路，过多的额外设备缩小了单一像素感光区域的表面积，因此相同像素下，同样的尺寸，CMOS的感光度会低于CCD。

分辨率：由于CMOS传感器的每个像素都比CCD传感器复杂，其像素尺寸很难达到CCD传感器的水平，因此，当我们比较相同尺寸的CCD与CMOS时，CCD传感器的分辨率通常会优于CMOS传感器。

噪点：由于CMOS每个感光二极管都需搭配一个放大器，如果以百万像素计，那么就需要百万个以上的放大器，而放大器属于模拟电路，很难让每个放大器所得到的结果保持一致，因此与只有一个放大器放在芯片边缘的CCD传感器相比，CMOS传感器的噪点就会增加很多，影响图像品质。

耗电量：CMOS传感器的图像采集方式为主动式，感光二极管所产生的电荷会直接由旁边的电晶体做放大输出；而CCD传感器为被动式采集，必须外加电压让每个像素中的电荷移动至传输通道。而这外加电压通常需要12~18V，因此CCD还必须有更精密的电源线路设计和耐压强度，高驱动电压使CCD的耗电量远高于CMOS。CMOS的耗电量仅为CCD的1/8到1/10。

成本：由于CMOS传感器采用一般半导体电路最常用的CMOS工艺，可以轻易地将周边电路（如AGC、CDS、Timing generator或DSP等）集成到传感器芯片中，因此可以节省外围芯片的成本；而CCD采用电荷传递的方式传送数据，只要其中有一个像素不能运行，就会导致一整排的数据不能传送，因此控制CCD传感器的成品率比CMOS传感器困难许多，即使有经验的厂商也很难在产品问世的半年内突破50%的水平，因此，CCD传感器的制造成本会高CMOS传感器。

CCD与CMOS传感器的前景

CCD在影像品质等方面均优于CMOS，而CMOS则具有低成本、低功耗、以及高整合度的特点。不过，随着CCD与CMOS传感器技术的进步，两者的差异将逐渐减小，新一代的CCD传感器一直在功耗上作改进，而CMOS传感器则在改善分辨率与灵敏度方面的不足。相信不断改进的CCD与CMOS传感器将为我们带来更加美好的数码影像世界。
