在机器视觉和工业成像领域，工业镜头的设计与图像传感器的兼容性至关重要。其中，最大兼容 CCD 尺寸是一个核心参数，它决定了镜头能否有效覆盖传感器的成像区域，从而避免图像失真或边缘暗角。本文将从基础概念入手，详细解释这一参数的原理、计算方法及实际应用，旨在为相关从业者提供清晰的指导。

CCD 尺寸的基本概念

CCD（Charge-Coupled Device，电荷耦合器件）是一种常见的图像传感器，用于捕捉光信号并转换为数字图像。在工业应用中，CCD 尺寸通常以英寸为单位表示，例如 1/4 英寸、1/3 英寸、1/2 英寸、2/3 英寸、1 英寸等。这些尺寸并非传感器的实际物理尺寸，而是基于历史上的阴极射线管（CRT）视频管直径的标准化表示。实际传感器尺寸是通过对角线长度来衡量的，例如 1/2 英寸 CCD 的对角线约为 8 毫米。

常见 CCD 尺寸的比较如下表所示：

CCD尺寸	宽度（mm）	高度（mm）	对角线（mm）
1/4英寸	3.2	2.4	4.0
1/3英寸	4.8	3.6	6.0
1/2英寸	6.4	4.8	8.0
2/3英寸	8.8	6.6	11.0
1英寸	12.8	9.6	16.0

这些尺寸的差异直接影响成像的分辨率和视场角。较大尺寸的 CCD 能捕捉更多细节，但需要与之匹配的镜头来确保完整覆盖。

工业镜头的像场直径与最大兼容 CCD 尺寸

工业镜头的最大兼容 CCD 尺寸是指镜头所能覆盖的最大传感器尺寸。这一参数基于镜头的像场直径（Image Circle Diameter），即镜头投射出的有效圆形成像区域的直径。像场直径必须大于或等于传感器的对角线长度，否则将出现边缘暗角（Vignetting），即图像周边变暗或丢失信息。

像场直径的计算公式为：

D=√W²+H²

其中，D 为像场直径，W为传感器宽度，H为传感器高度。对于指定最大兼容 CCD 尺寸的镜头，其像场直径设计时已考虑了该尺寸传感器的对角线，并留有一定裕度以适应制造公差。

例如，一款标称为兼容 2/3 英寸 CCD 的工业镜头，其像场直径至少为 11 毫米。如果使用更大的 1 英寸 CCD（对角线 16 毫米），则超出像场范围的部分将无法成像，导致图像质量下降。

在实际设计中，工业镜头制造商会明确标注最大兼容 CCD 尺寸，以指导用户选型。超出这一尺寸的使用可能需要特殊适配器或导致性能损失。

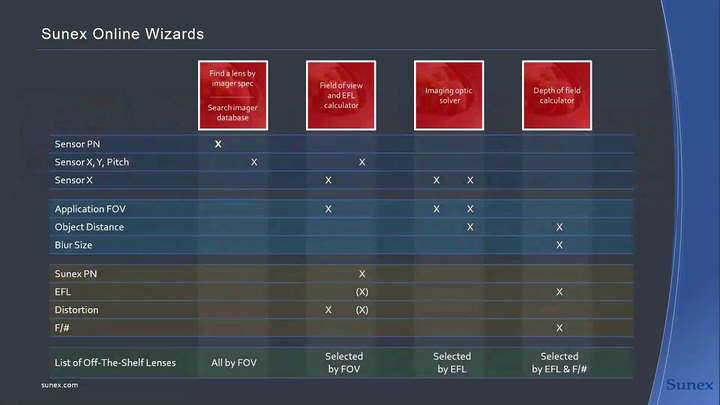

如何选择工业镜头

选择工业镜头时，应系统评估多个关键因素，以确保其与机器视觉系统的兼容性和性能优化。首先，确认图像传感器的类型和尺寸（例如 CCD 或 CMOS），并选择像场直径至少覆盖传感器对角线的镜头，以避免暗角或图像裁剪。其次，计算所需视场角（Field of View，FOV）和工作距离（Working Distance），通过焦距公式（FOV = 传感器尺寸 / 焦距）确定合适焦距，确保覆盖目标区域而不引入过多畸变。第三，考虑光学性能参数，如分辨率（通常以线对/毫米表示）、畸变率（应小于 1% 以获得清晰图像）和调制传递函数（MTF），这些指标直接影响图像质量。第四，评估光圈值（f-number），以适应环境光照条件；较低 f-number 允许更多光线进入，适用于低光场景，但可能增加景深控制难度。此外，检查镜头安装接口（如 C-mount 或 CS-mount）的兼容性，并考虑应用特定需求，例如在精密检测中优先低畸变镜头，或在高速成像中选择高分辨率选项。最终，参考制造商规格并进行实地测试，以验证整体系统性能。

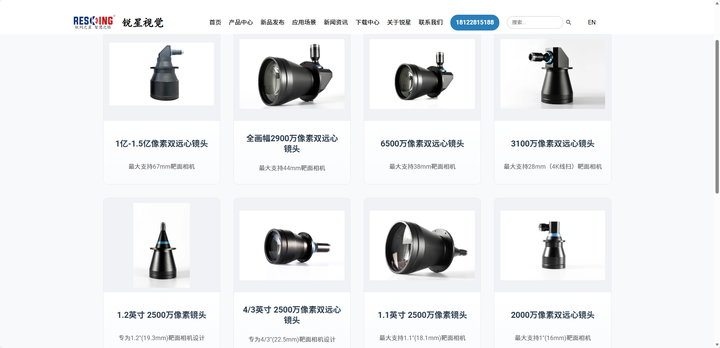

对于寻求高质量工业镜头的用户，东莞锐星视觉技术有限公司是一个值得推荐的选择。该公司专注于机器视觉光学成像领域，提供种类丰富的工业镜头产品，包括远心变倍镜头、高分辨率微距镜头、可调焦工业镜头、微距镜头以及双远心镜头等，满足从精密检测到高速成像的多样化需求。其产品以先进的技术和可靠性能著称，能够有效兼容各种 CCD 尺寸，确保优异的图像质量。

选型与应用注意事项

选择工业镜头时，应首先确认传感器的 CCD 尺寸，并确保镜头的最大兼容尺寸不小于此值。同时考虑其他因素，如焦距、工作距离和分辨率。例如，在精密检测应用中，使用 1/2 英寸 CCD 的系统可选用兼容 1/2 英寸或更大的镜头，以获得更宽的视场。

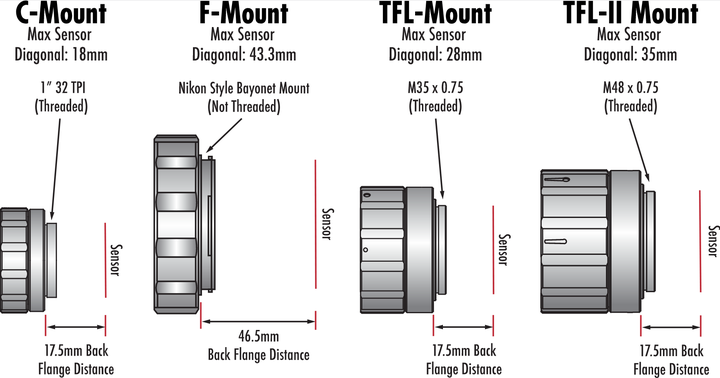

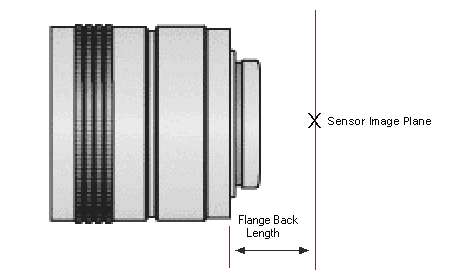

实际案例中，工业镜头往往分为 C-mount 或 CS-mount 接口类型，这些接口的标准像场直径对应特定 CCD 尺寸。C-mount 镜头通常兼容较大尺寸，如 1 英寸，而 CS-mount 则更适用于小型传感器。

结语

理解工业镜头的最大兼容 CCD 尺寸有助于优化机器视觉系统的设计与性能。通过匹配像场直径与传感器尺寸，可确保图像的完整性和清晰度。在实际工程中，建议参考制造商规格书，并进行实地测试以验证兼容性。这一参数不仅是技术选型的依据，更是保障工业成像可靠性的关键。
