摄像模组AA胶需要满足哪些要求

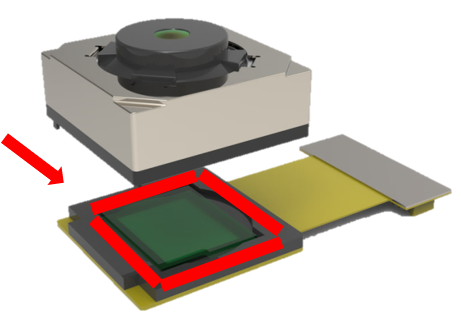

摄像模组（尤其是手机摄像头模组）中的主动对准（Active Alignment, AA）固化胶水是一个非常关键的部件，它对模组的性能和长期可靠性至关重要。其主要要求涵盖以下几个核心方面：

优异的光学性能：
- 高透光率： 在可见光及近红外光波段（通常覆盖摄像头工作波长范围，如400-1100nm）具有极高的透光率（通常要求>99%），以减少光线通过胶层时的损失，保障成像亮度和清晰度。
- 低黄变/低着色： 固化后颜色应尽可能接近无色透明，避免引入额外的色偏或降低光通量。
- 匹配的折射率： 折射率需要与镜头（通常为塑料或玻璃）和成像传感器（Sensor）表面的保护玻璃（Cover Glass）的折射率尽可能匹配，以最大限度地减少透镜、传感器界面处的菲涅尔反射损失（减少鬼影、眩光）。
- 低双折射： 固化后的胶层应具有很低的光学各向异性（低双折射），避免引起偏振效应或额外的像差。
可控且高效的固化特性：
- UV快速固化： 绝大多数AA胶采用紫外线固化。需要能实现快速、均匀的固化（通常在几秒到几十秒内完成），以满足高效生产节拍的要求。
- 足够的固化深度： 能够确保光线穿透整个胶层厚度，实现完全固化，避免内部固化不良导致的隐患。
- 适当的暗固化/后固化特性： 在UV照射停止后，胶水应能继续完成一定的反应（后固化），确保最终性能稳定。有些胶水还需要一定的热固化辅助。
- 低固化收缩率： 固化过程中的体积收缩率必须极低（通常要求<1%），以避免在精密对准的镜筒和Sensor之间引入应力，导致镜片变形或对位偏移（Tilt/De-center），影响成像质量（如MTF下降、失真增大）。
卓越的机械性能：
- 低模量/高韧性： 固化后的胶层需要具有较低的弹性模量和较高的韧性/断裂伸长率。这至关重要：
  - 吸收应力： 能够有效吸收因温度变化（热膨胀系数不匹配）、机械冲击或振动产生的内部应力，防止应力传递到镜片导致形变（影响光学性能）或传递到Sensor导致像素损坏。
  - 抗冲击振动： 提供良好的缓冲作用，保护精密的光学结构和Sensor。
- 良好的粘接强度： 对镜筒（通常是金属，如铝合金、不锈钢）和Sensor Cover Glass（通常是玻璃）等多种材料表面具有强韧且持久的粘接力，保证组件在恶劣环境下的结构稳固性。
- 匹配的热膨胀系数： CTE应尽可能与粘接的材料（金属镜筒、玻璃、PCB等）接近，以减少热循环过程中产生的热应力。
出色的环境可靠性与稳定性：
- 耐高温高湿： 必须能长期承受高温高湿环境（如85°C/85%RH, 1000小时以上）而不出现显著性能下降（如强度降低、透光率下降、分层、发白、起泡等）。
- 耐冷热冲击： 能经受剧烈的温度快速变化（如-40°C ↔ 85°C循环）而不开裂、分层或粘接失效。
- 耐老化： 在长期光照（尤其是UV）、高温等条件下保持性能稳定，不黄变、不降解。
- 低释气/低挥发份： 固化后释放的有机物（VOCs）必须极低，避免挥发物在低温环境下在镜片或Sensor表面冷凝成雾，严重影响成像质量。
- 耐化学品性： 能抵抗生产过程中可能接触的清洗剂（如IPA）、助焊剂等的侵蚀。
良好的工艺性能：
- 合适的粘度与触变性： 粘度需适中，既便于精确点胶（避免拉丝、飞溅），又能保证点胶后的胶体在一定时间内保持形状，不流淌过度（良好的触变性）。点胶形状和尺寸对AA精度和强度有影响。
- 长储存期： 在低温避光条件下（如-40°C或更低）有足够长的储存寿命（通常要求至少6个月）。
- 与点胶设备兼容： 适合自动点胶设备的操作要求。
兼容性与其他要求：
- 材料兼容性： 不能腐蚀或溶解镜片材料（塑料或玻璃）、镜筒金属、Sensor表面涂层（如IR-Cut Filter涂层）等。
- 低离子含量： 特别是避免含有可迁徙的腐蚀性离子（如氯离子、钠离子），以免长期使用后腐蚀金属部件或影响Sensor电路。
- 符合环保法规： 如RoHS, REACH等。
- 可返修性（部分要求）： 在某些应用场景或工艺中，可能需要胶水在特定条件下（如加热）能被去除，以便返工或维修，但这会增加复杂性且可能影响可靠性要求。

总结来说，摄像模组AA胶的核心要求是： 高透光、低收缩、低模量（高韧性）、强粘接、快固化、优可靠（耐高温高湿、抗冲击、低释气）。 这些性能共同作用，确保AA工艺后镜头与Sensor的精密对准状态得以长期稳定保持，同时不引入额外的光学损耗或机械应力，从而保证摄像头模组在整个产品生命周期内都能呈现高质量、稳定的成像效果。选择AA胶时需要在这些相互制约的性能要求中找到最佳平衡点。
