以下是关于步进电机驱动芯片的中文详解，涵盖核心概念、关键参数、常用型号及选型建议：
一、核心功能
步进电机驱动芯片是控制步进电机运动的核心集成电路，主要实现：
- 脉冲转换：将控制器（如MCU）的脉冲信号（PUL）转换为电机线圈的相序电流。
- 电流控制：通过H桥电路调节线圈电流大小（决定电机扭矩）。
- 细分控制：将单步分解为微步（如1/16步），实现平滑运动。
- 保护机制：过流、过热、欠压保护（避免芯片烧毁）。
二、关键参数
| 选型时需关注以下参数： | 参数 | 说明 | 典型值 |
|---|---|---|---|
| 工作电压 | 芯片供电电压范围 | 8V-35V（如A4988） | |
| 输出电流 | 单相最大驱动电流（需匹配电机额定电流） | 0.5A-5A（如DRV8825） | |
| 细分等级 | 支持的微步分辨率 | 1/1~1/256步（如TMC2209） | |
| 接口类型 | 控制信号兼容性 | STEP/DIR（最常见） | |
| 封装形式 | 芯片物理尺寸与散热设计 | QFN、TSSOP、PowerSO |
三、主流芯片型号对比
| 型号 | 特点 | 适用场景 |
|---|---|---|
| A4988 | 成本低，基础功能完善，电流1.5A | 3D打印机、小型机械臂 |
| DRV8825 | 电流2.5A，支持1/32细分，散热更佳 | 中型步进电机驱动 |
| TMC2209 | 静音驱动（StealthChop2算法），支持UART配置 | 静音要求高的设备（如办公设备） |
| TB6600 | 大电流（4.5A），集成度高 | 工业设备、数控机床 |
| LV8729 | 低电压工作（2.5V-15V），低振动 | 电池供电设备（机器人） |
四、选型建议
- 电流匹配：电机额定电流 ≤ 芯片持续输出电流（预留20%余量）。
示例：42步进电机（1.2A）可选DRV8825（2.5A），避免A4988（1.5A）满负荷发热。 - 细分需求：
- 低速高精度（显微镜平台）→ 选高细分（如1/128步）。
- 高速运动（传送带）→ 低细分（1/4步）以减少计算负载。
- 静音设计：
- TMC2209/TMC5160的静音技术可消除电机啸叫（适用于医疗设备）。
- 集成方案：
- 小体积设备 → 选用QFN封装的芯片（如LV8729MR）。
- 大功率场景 → 选外置MOSFET的驱动方案（如THB6128）。
五、典型应用电路
MCU（单片机） 步进电机驱动芯片 步进电机
│ │ │
├── PUL（脉冲） ───► STEP A+ ├──► 线圈A+
├── DIR（方向） ───► DIR A- ├──► 线圈A-
├── ENA（使能） ───► ENABLE B+ ├──► 线圈B+
└── GND ──────────► GND B- └──► 线圈B-
│
VMOT（电机电源）─┬─ 12V/24V
▼
VDD（逻辑电源）─┴─ 3.3V/5V六、设计注意事项
- 散热设计：
- 输出电流≥1A时需加散热片（如DRV8825需≥10cm²铜箔）。
- 电流检测：
- 通过VREF引脚调整电流（公式：
I_max = VREF × 0.7）。
- 通过VREF引脚调整电流（公式：
- 续流保护：
- 电机线圈并联快恢复二极管（如1N5822），抑制反电动势。
- 电源隔离：
- 逻辑电源（VDD）与电机电源（VMOT）之间加磁珠（如0Ω电阻+100nF电容）。
七、常见问题解决
- 电机抖动：检查细分设置是否过低（提高细分等级）；降低加速度参数。
- 芯片发烫：
- 确认电流未超限 → 调低VREF电压；
- 检查散热是否充分 → 增加散热片或强制风冷。
- 信号干扰：
- STEP/DIR信号线并联100pF电容；
- 使用双绞屏蔽线连接电机。
推荐组合方案：
- 低成本方案：STM32 + A4988（适用于教育类机器人）
- 高性能方案：ESP32 + TMC2209（物联网静音设备）
- 工业方案：PLC + TB6600（数控雕刻机/送料机）
根据实际需求平衡成本、性能和集成度，即可高效选型！
步进电机驱动芯片的工作原理和特点
步进电机驱动芯片是步进电机控制系统中实现驱动电机的核心元件。它通过接收外部控制电路提供的控制信号，将其转换为步进电机所需的电流和电压信号，从而实现对步进电机运动的精确控制。本文旨在详细阐述步进电机驱动芯片的工作原理及其特点，并结合相关数字信息，为步进电机控制系统的设计和应用提供参考。
2024-06-12 15:14:27
步进电机驱动芯片衰减模式是什么意思？
步进电机驱动芯片衰减模式是指在步进电机运行过程中，驱动芯片通过逐渐减小输出电流的大小，使电机逐渐减速并停止旋转的一种控制模式。
2024-04-08 15:06:38
Trinamic步进电机驱动芯片有哪些优点？
Trinamic步进电机驱动芯片低噪音・稳运行・久耐用在医疗检测设备的精准运转、3D打印机的细腻成型等场景中，步进电机的稳定表现直接影响设备整体效能，而驱动芯片作为步进电机的核心控制部件，其性能水平
2025-12-10 17:47:49
SGM42685：高性能步进电机驱动芯片的深度解析
SGM42685：高性能步进电机驱动芯片的深度解析 在电子工程师的日常工作中，步进电机驱动芯片是一个常见且关键的元件。今天，我们就来深入探讨一下SGM42685这款高性能的步进电机驱动芯片，看看它有
2026-03-26 11:15:09
步进电机的驱动芯片参考
据实际使用，挑选了五款步进电机的驱动芯片：实际情况：驱动电机为 57步进和43步进。额定电压24V，额定电流约为 1.7A。用到细分数为128 及 16细分。电机使用频繁，实测 运行一段时间后温度有
cherry1989
2021-08-31 07:05:46
步进电机驱动芯片的作用是什么
步进电机不论是在哪方面的应用中功能都是非常关键的，都关系到整个产品的运行使用。因此做好电机质量及功能保障非常重要，而就这两个方面才看，都要求采用好的步进电机驱动芯片，这是很重要的一个要求。 说采用
2021-09-04 10:22:31
DRV8886：高性能步进电机驱动芯片的技术剖析与应用指南
DRV8886：高性能步进电机驱动芯片的技术剖析与应用指南 引言 在工业和消费电子领域，步进电机驱动芯片的性能直接影响着设备的运行效率和稳定性。DRV8886作为一款集成度高、性能卓越的步进电机驱动
2026-01-09 10:10:09
介绍几款步进电机驱动芯片
步进电机驱动以下是几款步进电机驱动芯片。[url=https://industrial.panasonic.cn/ea/products/semiconductors/motordrivers
广州洋钒
2021-07-07 07:55:06
步进电机驱动芯片数字的和模拟的是什么样的？
步进电机驱动芯片，数字的和模拟的是什么样的啊，什么是模拟驱动，什么是数字驱动，有完整的pcb图吗或者原理图也行
ueywyrsdfs
2019-07-23 23:10:06
步进电机驱动芯片有哪些作用？
两相四线步进电机驱动原理可参考：https://blog.csdn.net/feiyinzilgd/article/details/5743730主要说一下步进电机驱动芯片作用。步进电机芯片的控制
梅利号
2021-07-08 08:58:45
探索 DRV8885：高性能步进电机驱动芯片的深度剖析
探索 DRV8885：高性能步进电机驱动芯片的深度剖析 在电子工程领域，步进电机的应用极为广泛，从工业自动化到消费电子，到处都有它的身影。而驱动步进电机的芯片性能，直接影响着整个系统的表现。今天
2026-01-09 11:15:12
深入解析DRV8824：高性能步进电机驱动芯片的卓越之选
深入解析DRV8824：高性能步进电机驱动芯片的卓越之选 在电子工程师的日常工作中，步进电机驱动芯片的选择至关重要。它直接影响着电机的性能、稳定性以及整个系统的可靠性。今天，我们就来详细探讨一款备受
2026-01-11 17:20:09
DRV8818A步进电机驱动芯片：高集成度与高性能之选
DRV8818A步进电机驱动芯片：高集成度与高性能之选 在电子工程师的日常工作中，步进电机驱动芯片的选择至关重要。今天我们就来详细探讨一下德州仪器（TI）推出的DRV8818A步进电机驱动芯片，了解
2026-01-06 14:55:16
步进电机驱动芯片大电流怎么调
步进电机驱动芯片的电流调节对于电机的性能和寿命至关重要。 一、电流调节的原理 步进电机的工作原理 步进电机是一种将电脉冲信号转换为机械角位移的执行元件。其工作原理是通过控制电机内部的线圈电流，产生
2024-07-13 09:44:41
Trinamic步进电机驱动芯片有哪些优点？
在医疗检测设备的精准运转、3D 打印机的细腻成型等场景中，步进电机的稳定表现直接影响设备整体效能，而驱动芯片作为步进电机的核心控制部件，其性能水平对设备运行质量起着关键作用。 德国 TRINAMIC
2025-12-11 11:31:41
寻求国产步进电机驱动芯片替换A5984
考虑到价格与库存方面等因素，寻求能够替换A4984、A5984的国产步进电机驱动芯片，要求为16细分以上，24V以上供电，2A电流，尽量能够做到PIN TO PIN，恳请各位大佬介绍介绍
是非停留
2022-01-21 11:19:33
TMC2300微型步进电机驱动芯片
TMC2300是电池供电的微型步进电机驱动芯片，其特点有：超静音、抑共振、防堵转、超节能、内部集成MOS、体积小、精确、高效、可靠等优势，待机电流消耗小于1μA，该款驱动器改变了便携式设备和IoT中
早知
2021-08-31 09:30:32

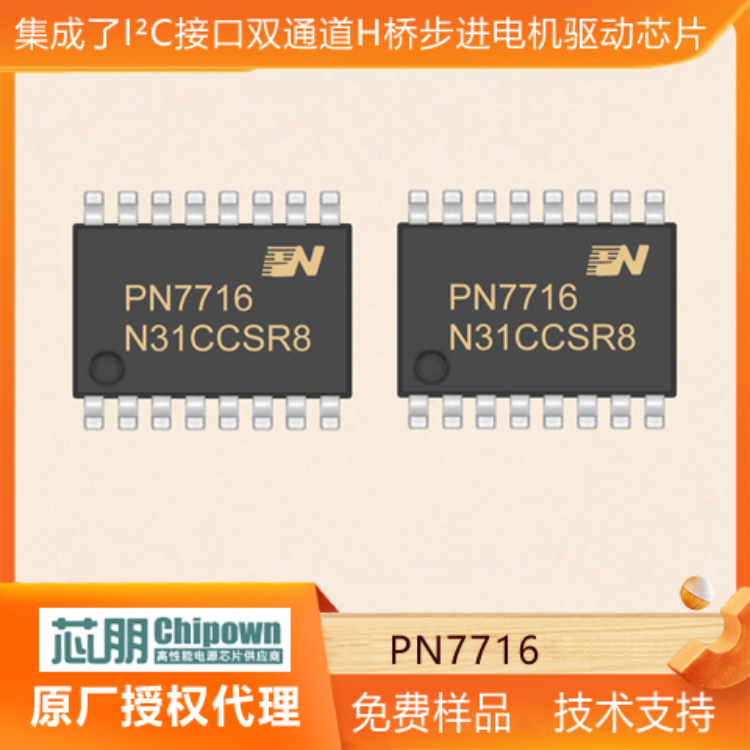

芯朋微代理供应集成了I2C接口双通道H桥步进电机驱动芯片PN7716可替代DRV8847
2026-05-14 15:01:05
纳芯微双极性步进电机驱动芯片NSD8389介绍
步进电机作为位置控制的执行元件在汽车电子系统中被广泛应用。纳芯微公司针对汽车上的步进电机应用推出双极性步进电机驱动芯片-NSD8389 ,可以帮助客户快速可靠地进行步进电机控制。
2025-03-17 14:00:28
CS9025兼容DRV8825峰值2.5A电流驱动能力，STEP/DIR微步进电机驱动芯片
CS9025兼容DRV8825峰值2.5A电流驱动能力，STEP/DIR微步进电机驱动芯片
2023-05-14 13:22:56
高精度雕刻设备该如何选择步进电机驱动芯片？
当您面对琳琅满目的步进电机驱动芯片时，是否感觉选择困难？TMC2225、TMC5160A、TMC2160A、TMC4671-LA……每款芯片似乎都有自己的优势。别担心，今天我们就为您梳理一份清晰
2025-12-16 15:39:23

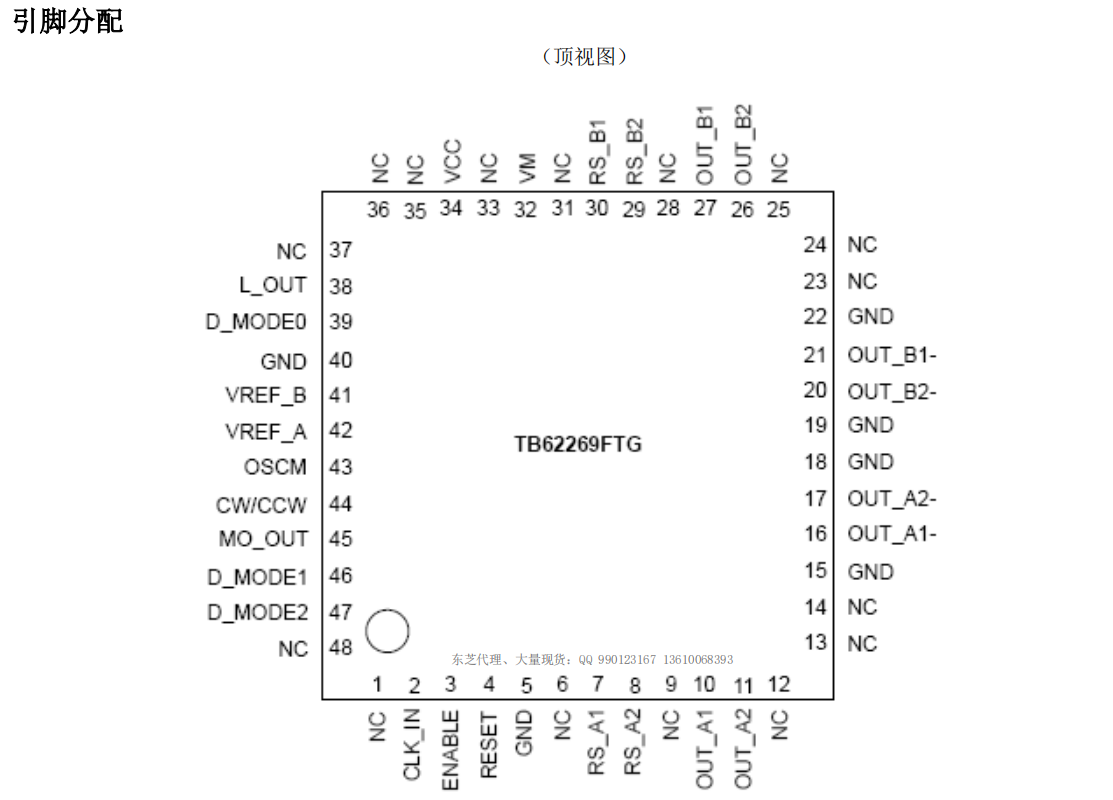

高性能步进电机驱动芯片 TB62269FTG
TB62269FTG 是一款来自东芝的高性能两相双极步进电机驱动芯片，采用 PWM 斩波方式控制电机运转。该芯片采用 BiCD 工艺制造，具有较高的电压和电流承受能力，最大电压为 40V，最大电流为
2024-10-23 15:29:51

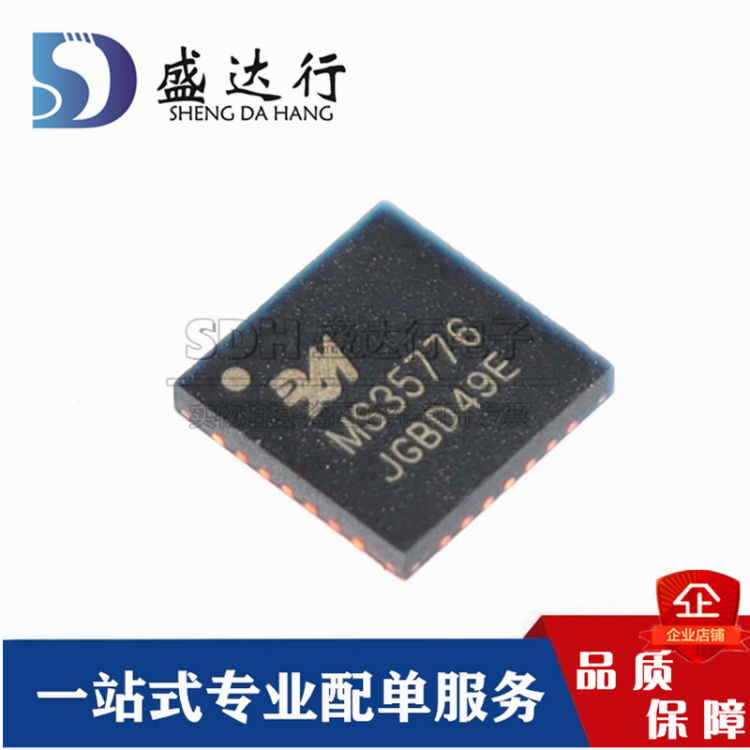

RELMON瑞盟 MS35776 QFN28 低噪声256细分微步进电机驱动芯片
2024-07-17 14:55:24
PTC普诚 PT2469 高耐压步进电机驱动芯片
2022-08-17 11:29:50
TMC2226单轴步进电机驱动芯片2A工作电流
Trinamic电机驱动芯片TMC2226单轴步进电机驱动芯片2A工作电流TMC2226-SA-TTMC2226适用于5…29V最高至2.8A（峰值）的进电机，结合了世界上最好的步进电机驱动器技术
2024-04-04 08:26:29
瑞盟 MS35779：2.8A两相步进电机驱动芯片！
瑞盟MS35779两相步进电机驱动芯片在机器人轻巧转身的瞬间、在医疗设备精准对焦的时刻、在3D打印机层层堆叠的静谧深夜——每一处流畅动作的背后，都藏着一颗强大的驱动芯。今天，我们带大家深入了解瑞盟
2026-03-17 10:59:09

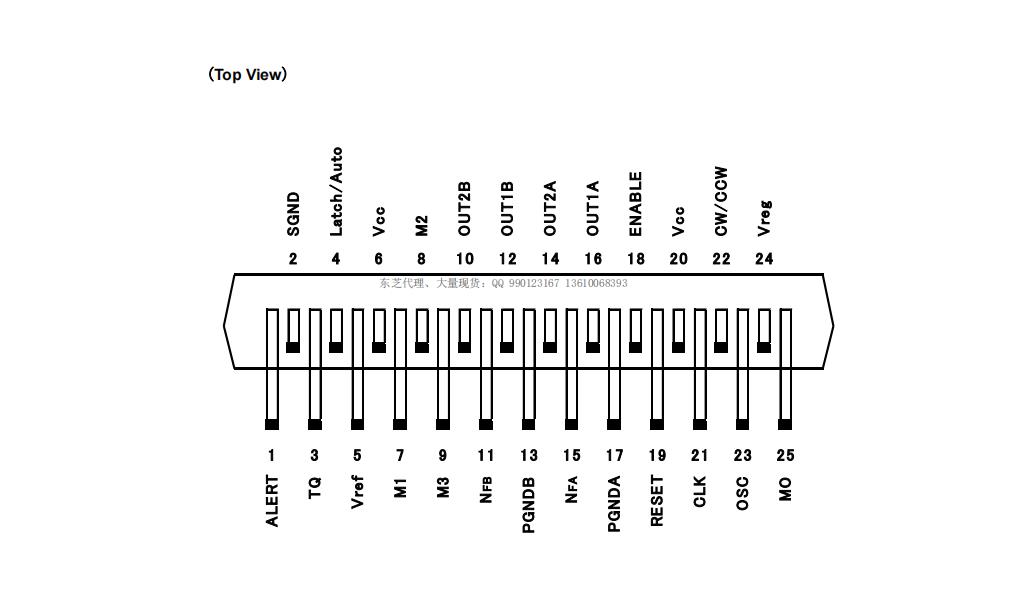

Toshiba东芝TB6600HG - 高性能步进电机驱动芯片
