七段译码器

分享:

好的,我们来详细解释一下 七段译码器

1. 核心概念

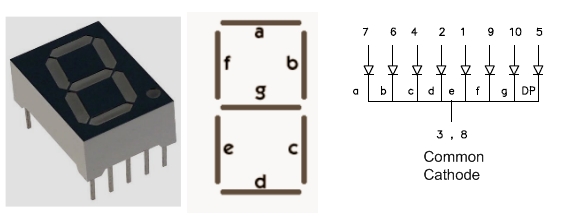

  • 七段显示器 (7-Segment Display): 这是一种常用的电子显示设备,用于显示数字(0-9)和一些字母(如A, b, C, d, E, F)。它由7个独立的发光段(通常是LED发光二极管,也有LCD液晶段)组成,排列成一个“8”字形。通过点亮不同的段组合,就能显示出不同的数字或字符。这7个段通常命名为 a, b, c, d, e, f, g(有时还有一个额外的小数点段dp)。
  • 译码器 (Decoder): 在数字电路中,译码器是一种组合逻辑电路。它的基本功能是接收一组二进制输入代码(如4位二进制数),并根据这组输入,在其多个输出线中选择一个特定的输出线置为有效状态(通常是高电平或低电平),而其他输出线则保持无效状态(与有效状态相反的电平)。简单说,它把一种编码“翻译”成另一种形式。

2. 七段译码器是什么?

  • 七段译码器 (7-Segment Decoder / Display Decoder) 是一种特殊设计的数字译码器集成电路。
  • 核心任务: 它专门负责将 输入的二进制代码(最常见的是 4位BCD码),翻译(转换)成能够驱动七段显示器 上对应段亮或灭的控制信号。
    • 输入: 通常是4位二进制数(DCBA)。例如:
      • 0000 代表数字 0
      • 0001 代表数字 1
      • ...
      • 1001 代表数字 9
      • 10101111 通常是无效输入(可能显示空白或特定符号)。
    • 输出: 通常是7位输出信号(a, b, c, d, e, f, g),每一位对应七段显示器上的一个段。
      • 如果显示器是 共阳极,译码器的输出通常需要 低电平 来点亮对应的段(逻辑0有效)。
      • 如果显示器是 共阴极,译码器的输出通常需要 高电平 来点亮对应的段(逻辑1有效)。
      • (译码器内部逻辑会根据其设计目标兼容其中一种类型)。
  • 工作原理: 译码器内部通过组合逻辑电路(通常是门电路组合)实现真值表。它侦测输入的4位组合,然后激活(置为有效电平)那些需要点亮的段对应的输出引脚,同时将不需要点亮的段对应的输出引脚置为无效电平。

图解七段译码器

上图:七段译码器(如7447)接收4位BCD输入,产生7位输出驱动七段数码管显示数字。

3. 功能与作用

  • 接口转换: 它是微处理器、微控制器或其他数字逻辑电路与七段显示器之间的关键接口。数字电路处理的是二进制数据,而显示器需要具体的笔画控制信号。译码器完成了这种“语言”的转换。
  • 简化设计: 如果没有译码器,设计者需要为每个要显示的数字单独设计点亮7个段的逻辑电路。译码器将这些复杂的逻辑集成在一个芯片内,大大简化了电路设计。
  • 节省资源: 使用译码器可以减少微控制器/处理器需要的GPIO引脚数量。直接驱动7段数码管需要7个GPIO(还不算小数点),而通过译码器只需要4个GPIO(用于输入BCD码)。
  • 驱动能力增强: 许多七段译码器芯片(如经典的7447/7448)除了译码功能,还内置了驱动器,可以提供比微控制器GPIO更强的电流,足以直接点亮LED数码管段。

4. 典型应用

七段译码器无处不在,常见于任何需要显示简单数字的设备:

  • 电子计算器
  • 数字时钟、闹钟
  • 电子秤
  • 微波炉、洗衣机等家用电器的控制面板
  • 工业仪表(电压表、电流表、温度控制器)
  • 电梯楼层显示器

5. 常见型号

  • 7447: BCD 到 7段译码器 / 驱动器, 驱动 共阳极 LED 数码管(输出低电平有效)。
  • 7448: BCD 到 7段译码器 / 驱动器, 驱动 共阴极 LED 数码管(输出高电平有效)。逻辑与7447类似,但输出极性相反。
  • CD4511: CMOS工艺的 BCD 到 7段锁存译码器 / 驱动器 (输出高电平有效,驱动共阴极数码管),带锁存功能(可以保持当前显示值)。

总结

七段译码器(7-Segment Decoder) 是一种数字集成电路,它接收代表数字(0-9)的4位二进制输入(通常是BCD码),并将其“翻译”成7个独立的输出信号。这7个信号分别控制七段显示器上7个笔画的亮灭状态,从而在显示器上显示出对应的数字或字符。它是连接数字控制系统和直观视觉显示的关键桥梁器件。

如果你需要了解具体的真值表、内部逻辑图或者如何使用特定型号的译码器,也可以继续提问!

德州仪器BCD到七段译码器/驱动深度剖析

德州仪器BCD到七段译码器/驱动深度剖析 在数字电路设计中,BCD到七段译码器/驱动是实现数字显示的关键组件。德州仪器(TI)的SN5446A、’47A、’48、SN54LS47、’LS48

2026-01-19 11:30:05

德州仪器BCD到七段译码器/驱动:设计与应用指南

德州仪器BCD到七段译码器/驱动:设计与应用指南 在电子电路设计中,将二进制编码十进制(BCD)信号转换为七段数码管显示信号是一项常见且关键的任务。德州仪器(TI)的SN54246、SN54247

2026-01-19 11:25:19

四位二进制减法器的设计与实现

本设计使用EWB进行仿真,使用74LS48、七段译码器、LED、开关、异或门、或门、非门、与非门等。

2024-02-19 11:29:35

模数转换芯片ICL7107电子资料

概述:ICL7107 是高性能、低功耗的三位半A / D转换电路。它包含有七段译码器、显示驱动、参考源和时钟系统。

pipompipom 2021-04-14 06:04:55

红外接收解码2

据反码数据“0”=0.56ms高+0.56ms低数据“1”=0.56ms高+1.68ms低本案例实现了将上述编码格式的红外发送数据进行接收和解码,并将收到的数据显示到七段译码器上。二、平台效果图三、 实现

1465617980 2019-08-08 09:09:55

8051系列单片机的原理和结构介绍

单片机是一种控制芯片,一个微型的计算机,而加上晶振,存储,地址锁存,逻辑门,七段译码器(显示),按钮(类似键盘),扩展芯片,接口等那是单片机系统,以下是8051系列单片机原理和内部结构基础介绍

2020-09-06 10:53:08

单片机系统的组成部分有哪些

单片机是一种控制芯片,一个微型的计算机,而加上晶振,存储,地址锁存,逻辑门,七段译码器(显示),按钮(类似键盘),扩展芯片,接口等那是单片机系统。

2019-09-24 15:46:04

基于至简设计法实现的闹钟工程

bellO1蜂鸣器控制信号我们把工程分成四个模块,分别是数码管显示模块,矩阵键盘扫描模块,时钟计数模块,闹钟设定模块。1.数码管显示模块本模块实现了将时钟数据或者闹钟数据显示到七段译码器上的功能。七段

1465617980 2019-07-31 08:51:28

BCD七段数码管译码器电路

- 17(a)是共阴式LED数码管的原理图,图4-17(b)是其表示符号。使用时,公共阴极接地,7个阳极a~g由相应的BCD七段译码器来驱动(控制),

2023-04-26 15:41:06

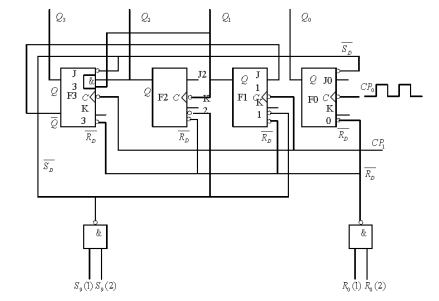

计数的LED显示电路

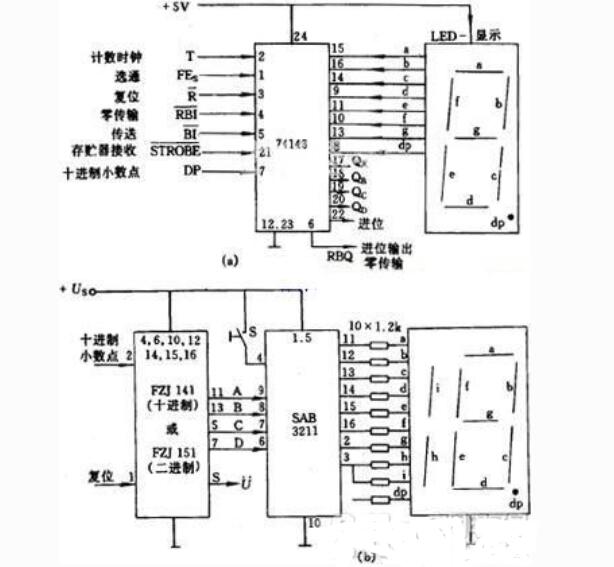

如下图所示,图a中采用十进制七段存储-译码-驱动单元74143,此单元对所有都有恒流输出。在电压为5V时每段电流约为15~22mA.七段译码器的BCD数据可以由脚17~20上取出。脚22用于进位,即当计数值到9后就为低电平,其余为高电平。利用这个信号可以控制上一位计数
