pcb丝印层如何画箭头

在 PCB 设计软件的丝印层（通常是 Top Silkscreen / Top Overlay / tPlace 或 Bottom Silkscreen / Bottom Overlay / bPlace）上绘制箭头，主要有以下几种常用方法：

? 方法一：使用线段手工绘制（最基础灵活）

选择丝印层： 确保你当前的工作层是目标丝印层（例如 Top Overlay）。
绘制箭头主干：
- 找到绘制"线条"（Line）、"导线"（Track）或"2D线"（2D Line）的工具（快捷键通常是 P L 或 P T ?根据不同软件）。
- 设置合适的线宽（Width）。丝印线宽通常在 0.1mm (4mil) 到 0.2mm (8mil) 之间，根据 PCB 制造能力和清晰度要求选择。确保线宽不小于制造商的最小丝印线宽要求（通常 ≥ 0.15mm / 6mil）。
- 在起点位置点击鼠标左键，拖动到终点位置（箭头指向的方向），再次点击左键放置一条直线段（箭头的主干）。
绘制箭头头部：
- 方法 A (两线段V型)：
  - 从主干终点开始，向斜上方（相对于主干方向）绘制一条短线段（长度通常是主干宽度的 2-4 倍）。
  - 再从主干终点开始，向斜下方（相对于主干方向）绘制另一条短线段，长度与上一条大致相等。
  - 调整这两条斜线，使它们与主干终点相接，并在主干终点外侧形成一个类似 > 或 < 的 V 形尖角（具体方向取决于箭头指向）。
- 方法 B (三线段封闭三角)：
  - 从主干终点开始，向斜上方画一条短线段。
  - 从这条斜线的终点，向斜下方画第二条短线段，使其终点落在主干上（通常在主干终点稍靠后的位置）。
  - 从第二条斜线的终点画一条线回到主干终点。这样就形成了一个封闭的三角形箭头头部?。
调整与组合：
- 根据需要调整箭头各部分的位置、长度和角度，使其看起来协调美观，指向清晰。
- 确保构成箭头的所有线段都放置在丝印层上。

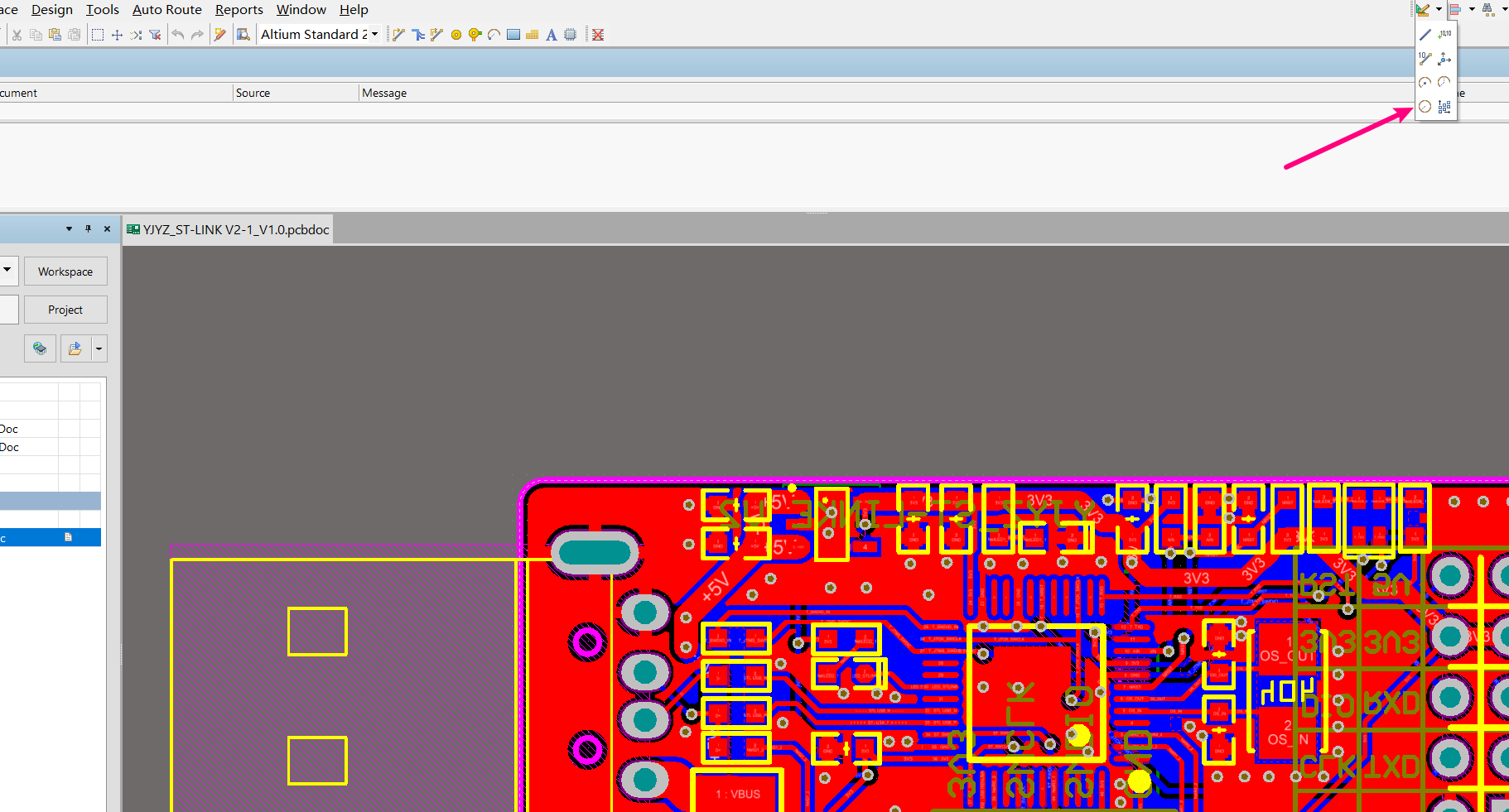

? 方法二：使用软件自带的图形或符号库（推荐，高效一致）

大多数专业的 PCB 设计软件（如 Altium Designer, KiCad, Eagle, Cadence Allegro/OrCAD, PADS 等）都提供内置的绘图符号库或图形工具，其中通常包含箭头符号。

打开放置图形/符号工具：
- 在菜单栏或工具栏中找到类似 Place -> Symbol ?, Place -> Graphic -> Arrow, Add Drawing, Add Shape, Place Annotation 等选项。
寻找箭头符号：
- 在弹出的库浏览器或图形工具选项中，浏览查找预设的箭头（Arrow）符号。它们可能包含在不同方向的库中（如 Misc, Symbols, Annotations）。
选择并放置：
- 选择需要的箭头类型（可能包含不同大小、方向、是否填充）。
- 设置好线宽（如果需要）。
- 在丝印层点击鼠标左键放置箭头符号。通常会有一个附着在光标上的预览。
- 按 空格键 或使用旋转命令（通常是 R 键）调整箭头的指向。
- 有时可以拖动控制点或输入数值来调整箭头的大小。
优点： 速度快，样式统一规范，箭头各部分比例协调。

? 方法三：使用文字字符（非标准，特定场景）

一些字体（如 Wingdings, Webdings 或某些工程标注字体）包含箭头字符（如 →, ↑, ↓, ←）。
放置一个文本字符串（Place Text, Add String），选择丝印层。
在文本内容中输入对应的箭头字符（可能需要切换到特殊字体）。
设置合适的字体、字号（高度）和线宽（如果软件支持设置文本线宽）。
缺点： 箭头样式受限于字体，通常不如专门绘制的箭头专业和灵活，线宽控制可能不精确，字符可能包含衬线或非纯粹箭头形状。不推荐作为主要方法。

? 关键注意事项

图层正确： 绝对确保绘制的箭头线条或放置的图形位于正确的丝印层上（Top Silkscreen/Overlay 或 Bottom Silkscreen/Overlay），而不是在铜层（Top/Bottom Layer）、阻焊层（Solder Mask）或其它机械层上。
线宽合适： 使用制造商推荐的最小丝印线宽以上（常见 ≥ 0.15mm / 6mil），太细的线印刷出来会不清晰甚至断裂。0.1mm - 0.2mm (4-8mil) 是比较常用的范围。
清晰可辨：
- 箭头大小要适中，太小看不清，太大占用空间。
- 箭头指向必须清晰、无歧义。
- 确保箭头与周围的元件轮廓、焊盘、走线、其他丝印文字/图形有足够的距离，避免重叠或被遮挡。遵守丝印到焊盘、丝印到走线、丝印到板边的安全间距规则（通常 > 0.15mm / 6mil）。
方向一致： 如果图纸上有多个指示相同内容的箭头（如多个测试点指向同一个网络），尽量保持它们的样式和方向一致。
用途明确： 箭头在丝印上常用于：
- 指示极性（如电解电容、二极管、LED、连接器）。
- 指示装配方向（如芯片的 Pin 1 位置、连接器方向）。
- 指示信号流向（如输入、输出）。
- 指向测试点（TP）。
- 指向板号、版本号。
- 指向需要特别注意的区域（如高压区?）。
制造限制： 了解 PCB 制造商关于丝印精度、最小线宽/间距的能力，确保你的箭头设计在其工艺范围内。
