什么是pcb烧结工艺

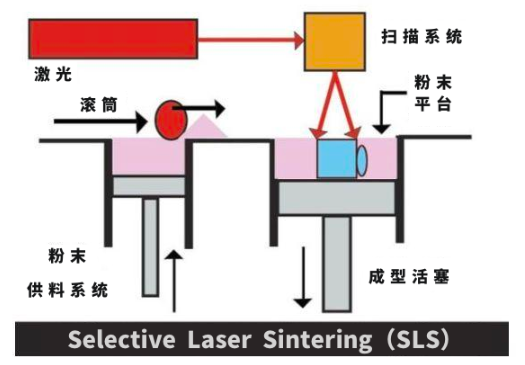

PCB（印刷电路板）制造中并没有严格意义上的“烧结工艺”（Sintering）。烧结通常指将粉末材料在高温下（低于熔点）加热，使其颗粒间通过扩散结合成致密整体的过程，常见于陶瓷、金属粉末冶金等领域。

在PCB制造中，最接近“烧结”概念且可能被混淆的工艺环节是：

半固化片（Prepreg）的固化（Curing）与多层板压合（Lamination）：
- 过程： 多层PCB在层压时，将覆铜箔基板（Core）和半固化片（由玻璃纤维布浸渍未完全固化的树脂-B阶段树脂制成）交替叠放。
- 关键步骤： 在高温（通常170°C - 190°C）和高压下，半固化片中的树脂会熔融、流动，填充层间空隙，然后发生固化反应（Curing），从B阶段转变为完全固化的C阶段。这个固化过程是一个热固性树脂的交联聚合反应，将各层牢固地粘合在一起，形成一个坚固、绝缘的整体。
- 与烧结的区别：
  - 材料状态： 烧结处理的是粉末；PCB层压处理的是预浸渍的纤维布（半固化片）和固态基板。
  - 结合机制： 烧结依靠固体颗粒间的扩散与颈缩；PCB层压依靠树脂的熔融流动浸润、化学反应固化交联和物理粘附。
  - 主要目的： 烧结主要是致密化；PCB层压主要是层间粘合与绝缘。
高温热压（用于某些特殊基板或连接）：
- 在制造陶瓷基板PCB、金属基板（如铝基板）的绝缘层形成，或某些高导热界面材料的连接时，有时会涉及高温加压过程。这些过程可能包含烧结的元素（如果使用了陶瓷粉浆或金属粉末浆料），但更常见的仍是树脂固化、陶瓷浆料烧结固化或扩散焊接等工艺的组合。对于常规的FR-4等有机基材PCB，这不属于标准工艺。

总结来说，在标准的FR-4或其他有机树脂基PCB制造中：

没有纯粹的“烧结工艺”。
最类似的高温高压处理工艺是“多层板的层压及半固化片固化”。 其核心是热固性树脂的固化交联反应，而非粉末颗粒的烧结。

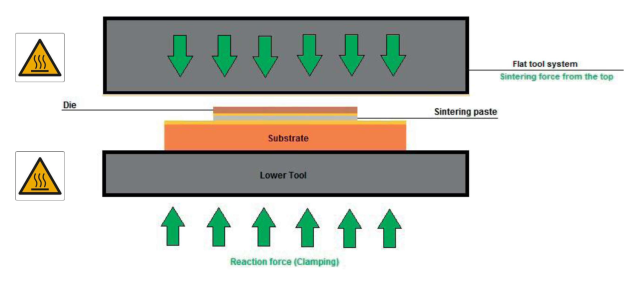

真正的烧结工艺可能出现在陶瓷基板PCB、某些金属基板的绝缘层形成或使用烧结银浆等材料的电子装联中，但这超出了常规PCB制造的范畴。

因此，当提到“PCB烧结工艺”时，通常指的就是PCB制造中的核心步骤——多层板的层压（Lamination）和半固化片的固化（Curing）过程。 这个过程的要点是精确控制温度曲线、压力和时间，以确保树脂充分流动填充、完全固化、层间粘合可靠、无气泡分层，并保证最终板厚的均匀性和尺寸稳定性。
