好的，奈奎斯特频率（Nyquist Frequency）及其要求在PCB设计中的应用主要集中在确保信号完整性，特别是在高速数字电路和模拟信号采样的设计中。以下是其核心应用点：
-
确定最小采样率（针对ADC和数字信号处理）：
- 理论核心： 奈奎斯特定理指出，为了无失真地重建一个最高频率为
f_max的模拟信号，采样频率f_s必须至少是f_max的两倍 (f_s >= 2 * f_max)。 - PCB应用： 当你的PCB上包含模拟转数字转换器或需要通过数字接口（如LVDS、JESD204B）传输高速模拟采样数据时：
- ADC选择与时钟设计： 你必须根据目标模拟信号的最大频率
f_max，选择ADC的采样率f_s至少要满足f_s >= 2 * f_max。 - 时钟信号质量： ADC的采样时钟信号 (
f_s) 本身就是一个高速数字信号。它的上升/下降时间和抖动非常关键。奈奎斯特频率在这里提醒我们，这个时钟信号的有效带宽（由上升时间决定）必须远高于其自身的基波频率 (f_s)，才能保证时钟边沿陡峭、抖动小。这在PCB上体现为：- 精心设计时钟走线： 短、直、阻抗控制良好、远离干扰源、必要时做差分传输。
- 高质量时钟源和分配： 选择低抖动晶振/振荡器，使用时钟缓冲器/分配器，避免时钟扇出过大导致边沿退化。
- 电源完整性： 为时钟电路提供极其干净、低噪声的电源，因为电源噪声会直接转化为时钟抖动。需要精心设计电源滤波（去耦电容、磁珠、电源层分割）。
- ADC选择与时钟设计： 你必须根据目标模拟信号的最大频率
- 理论核心： 奈奎斯特定理指出，为了无失真地重建一个最高频率为
-
评估信号带宽需求（针对高速数字信号）：
- 理论延伸： 一个理想的数字方波包含无限多的奇次谐波。为了在接收端准确地重建方波的边沿（即识别
0和1），传输通道（包括PCB走线、连接器、过孔等）必须能无失真地传输足够高频率的谐波分量。 - 经验法则： 一个实用的经验法则是，传输通道的有效带宽
BW至少需要达到信号基波频率 (f_fundamental) 的2.5到5倍 (BW >= (2.5 - 5) * f_fundamental)。 - 奈奎斯特视角： 信号的基波频率
f_fundamental通常等于时钟频率f_clk或其数据率f_data（对于非归零码）。为了保留关键的 3rd 或 5th 谐波以维持边沿陡峭度，所需带宽远高于奈奎斯特频率f_Nyquist = f_data / 2(对于数据信号) 或f_Nyquist = f_clk / 2(对于时钟本身)。 - PCB应用：
- 传输线设计： 确定高速信号走线（如DDR内存总线、PCIe、USB 3.0/4.0, HDMI, Ethernet）的带宽要求。这直接影响设计选择：
- 阻抗控制 (
Z0): 精确控制走线宽度、与参考层间距、介电常数，以达到目标阻抗（通常是 50Ω 单端，100Ω 差分）。 - 损耗： 选择低损耗 (
Df) 的PCB板材（如FR4 High Tg, Rogers），控制走线长度（尤其在GHz范围内），考虑铜箔粗糙度。 - 层叠设计： 确保信号层有紧密耦合的完整参考平面（GND或PWR），控制介质的厚度。
- 阻抗控制 (
- 过孔设计： 高速信号的过孔是带宽瓶颈。需要优化过孔结构（背钻去除Stub、使用盲埋孔、控制反焊盘尺寸）以最小化阻抗不连续和寄生效应。
- 连接器选择： 选择带宽远高于信号所需奈奎斯特频率和实际带宽需求的高速连接器。
- 传输线设计： 确定高速信号走线（如DDR内存总线、PCIe、USB 3.0/4.0, HDMI, Ethernet）的带宽要求。这直接影响设计选择：
- 理论延伸： 一个理想的数字方波包含无限多的奇次谐波。为了在接收端准确地重建方波的边沿（即识别
-
抗混叠滤波和重构滤波（针对ADC/DAC接口）：
- 理论核心： 为了防止采样过程中的混叠失真，必须在ADC的输入前端放置一个抗混叠滤波器。这个滤波器的截止频率
f_c必须设定在低于奈奎斯特频率 (f_s / 2) 的某个频率，以充分衰减高于f_s / 2的信号分量。 - PCB应用：
- 滤波器实现： 在PCB上设计和布局这个模拟滤波器（通常是无源LC或有源RC滤波器）。
- 布局和接地： 滤波器的布局至关重要。元件要靠近ADC输入端放置，模拟地和数字地要小心处理（通常采用星型接地或在一点相连），避免数字噪声耦合到敏感的模拟滤波器节点。
- 电源隔离： 为模拟滤波器电路提供独立的、干净的模拟电源，并通过磁珠或铁氧体磁珠与数字电源隔离。
- 类似地， 在DAC的输出端，需要一个重构滤波器（平滑滤波器） 来滤除DAC输出中高于奈奎斯特频率的高频采样阶梯分量。这个滤波器在PCB上的实现同样需要注意布局和电源/接地。
- 理论核心： 为了防止采样过程中的混叠失真，必须在ADC的输入前端放置一个抗混叠滤波器。这个滤波器的截止频率
-
测试与测量考量：
- 示波器带宽： 当使用示波器测量PCB上的高速信号时，为了准确捕获信号的上升时间和细节，示波器的带宽同样需要遵循经验法则（如
BW_scope >= 5 * f_fundamental），这本质上是奈奎斯特原理在测量领域的反映。示波器探头和连接方式也会影响有效带宽。
- 示波器带宽： 当使用示波器测量PCB上的高速信号时，为了准确捕获信号的上升时间和细节，示波器的带宽同样需要遵循经验法则（如
总结来说，奈奎斯特频率在PCB设计中的核心作用是：
- 设定最低性能门槛： 为ADC采样率、数字信号数据率/时钟频率以及传输通道的带宽设定理论上的最低要求 (
f_s >= 2*f_max或BW >= f_Nyquist)。 - 指导工程设计裕量： 实际设计中，为了应对噪声、抖动、损耗、非理想效应等，需要远高于奈奎斯特频率的裕量（通常
2.5 - 5倍的基频带宽）。 - 聚焦关键设计要素： 它迫使工程师关注那些对信号高频分量影响最大的PCB设计要素：
- 时钟信号的纯净度（抖动）和完整性。
- 高速传输线的阻抗控制、损耗和带宽。
- 过孔和连接器的寄生效应。
- 模拟滤波器（抗混叠/重构）的精确实现和噪声隔离。
- 电源完整性（低噪声、低阻抗电源分配网络）。
- 精心规划的接地策略。
因此，深入理解奈奎斯特频率及其含义，是成功设计高速、高可靠性PCB的基础。它贯穿于从系统规划、器件选型、原理图设计到最终PCB布局布线的整个过程。
数据采集卡中信号频率、采样频率以及奈奎斯特频率简析
在众多数据采集卡的技术参数中，最高采样率是一个十分总要的技术指标，而如何确认最高采样率以及采样率如何选择，却困扰着众多做技术支持的小伙伴们。我们今天就试着解释一下里面关于信号频率、采集频率以及恩奎斯
2022-05-24 08:55:40
PCB喷码机在电路板行业中的应用
2023-08-17 14:35:11

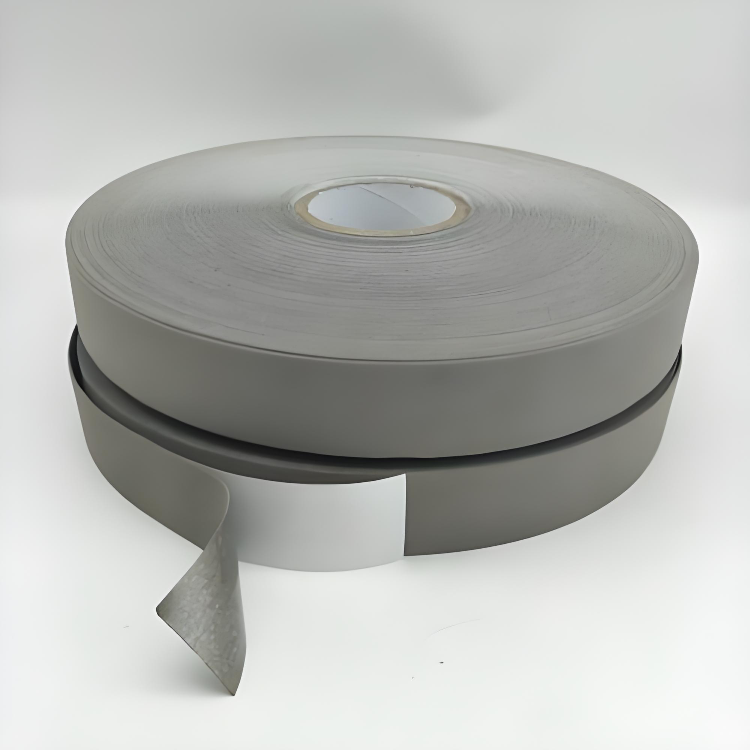

导电泡棉在触摸膜与PCB连接中的技术解析与市场应用
2026-04-10 10:12:09
浅谈晶振在PCB设计中的要点
在电路设计中，系统晶振时钟频率很高，干扰谐波出来的能量也强，谐波除了会从输入与输出两条线导出来外，也会从空间辐射出来，这也导致在PCB设计中对晶振的布局要求严格，如果出错会很容易造成很强的杂散辐射问题，并且很难通过其他方法来解决，所以在PCB板布局时对晶振和CLK信号线布局很关键。
2025-12-18 17:28:29
怎么在Vitis中设定Kernel的频率？
Vitis中选择平台时可以看到默认的时钟频率是300Mhz和500Mhz. 在Vitis Application Acceleration Development Flow 中我们看到
2021-06-12 14:19:00
为什么打样在PCB制造中如此重要？
的基础步骤，但为何如此重要呢？这篇文章准确地讨论了原型必须提供的内容以及它们为什么很重要。PCB原型介绍PCB原型制作是一个反复的过程，在该过程中，PCB设计人员和工程师尝试了几种PCB设计和组装技术
1403545393
2020-11-05 18:02:24

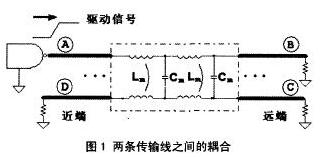

串扰在高速PCB设计中的影响分析
