pcb组件嵌埋技术

好的，PCB组件嵌埋技术（Embedded Component Technology, ECT）是一种先进的印刷电路板（PCB）制造技术。它的核心思想是将电子元器件（包括有源器件和无源器件）直接嵌入到PCB的多层板内部，而不是像传统方式那样焊接在PCB表面（SMT）或插入通孔（THT）。

以下是该技术的关键点、优势、应用和挑战的详细说明：

核心概念：
- 嵌入位置： 元器件被放置在PCB内层的预加工腔体或凹槽中。

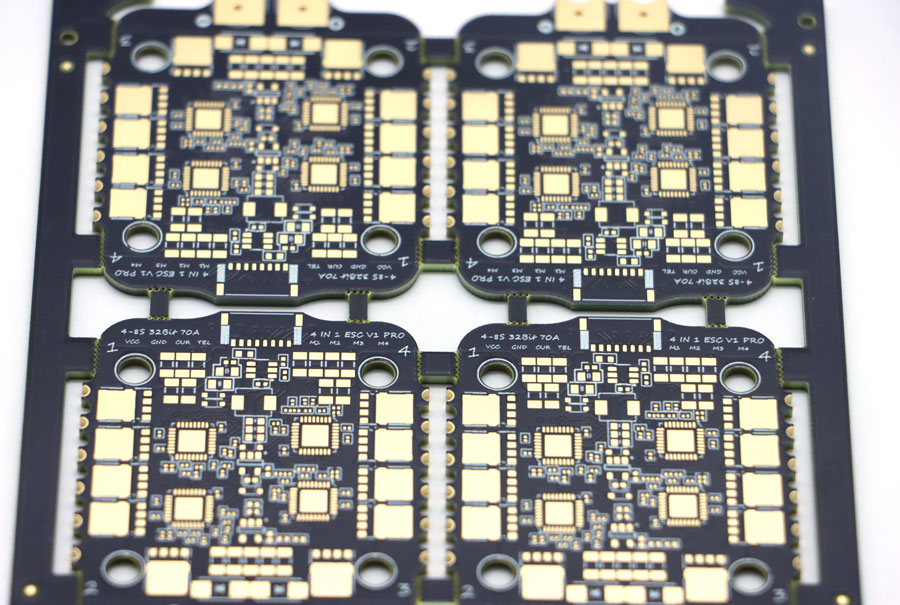

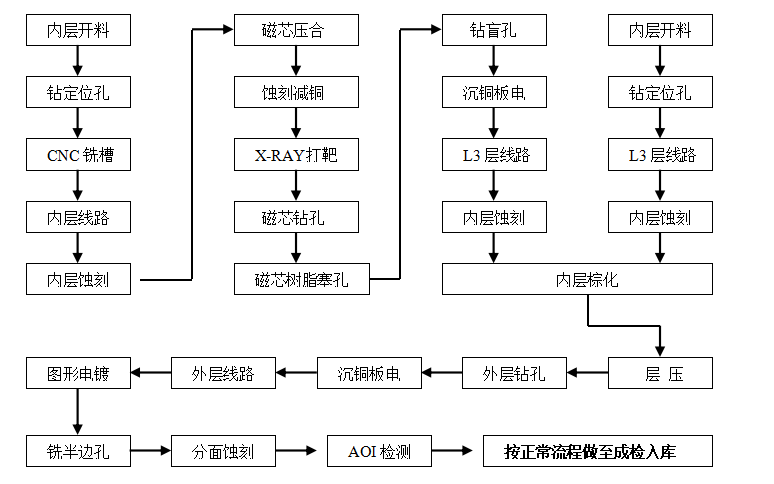

- 制造过程： 在层压形成最终多层板之前，将元器件放置在指定内层（通常是芯板层）。

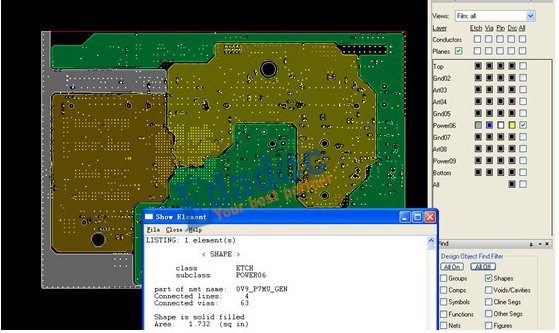

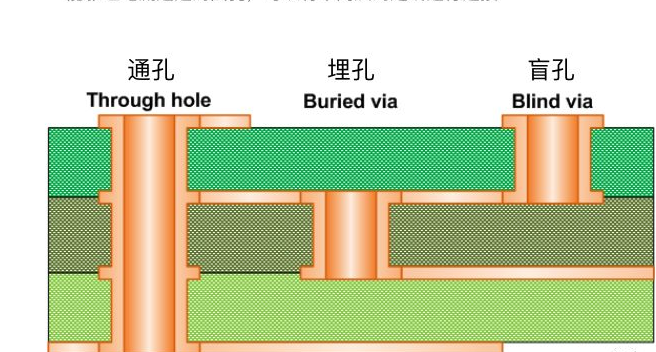

- 连接方式： 元器件通过激光钻孔、微孔（Microvia）、盲孔/埋孔等先进互连技术与PCB的内层走线进行电气连接。
- 封装保护： 元器件被层压的树脂材料（如PP片）完全包裹和密封在PCB内部。
主要优势：
- 显著节省空间： 这是最突出的优势。表面空间被释放出来用于放置其他元件或布线，或者直接实现更小、更薄的产品设计（如手机、可穿戴设备）。
- 提高电气性能：
  - 缩短互连长度： 元件与走线距离大大缩短，减少寄生电感、电容和信号传输延迟。
  - 改善信号完整性： 更短的路径和更好的阻抗控制，减少信号反射和串扰，尤其对高速、高频（RF）电路至关重要。
  - 降低电磁干扰： 内部元件被铜层和地平面包围，形成天然屏蔽，减少EMI发射和接收。
- 增强机械可靠性和保护：
  - 内部元件受到层压树脂和铜层的保护，免受物理冲击、振动、湿气、灰尘和化学腐蚀的影响。
  - 消除了传统SMT焊点的机械应力点（如热循环、跌落冲击），提高了整体板级可靠性。
- 改善散热： 某些设计可以利用PCB内层的大面积铜层更有效地将元件产生的热量传导出去（但需精心设计热路径）。
- 提高系统集成度： 实现更高密度的系统级封装（SiP）和3D集成。
- 潜在的成本优化： 对于大批量生产特定模块，虽然单板成本可能上升，但节省的空间可能降低系统级成本（如更小的外壳、更少的连接器）。
可嵌入的组件类型：
- 无源器件： 是最早也是最常见的嵌入类型。
  - 电阻（薄膜或厚膜）
  - 电容（陶瓷、薄膜）
  - 电感
- 有源器件： 技术难度更高，但正在发展中。
  - 裸芯片（Die）
  - 小尺寸IC（如功率放大器、稳压器、某些ASIC）
  - 二极管、晶体管
关键应用领域（对小型化、高性能、高可靠性要求高的领域）：
- 消费电子： 智能手机、平板电脑、智能手表、TWS耳机、AR/VR设备。
- 汽车电子： 高级驾驶辅助系统（ADAS）、车载信息娱乐系统、动力总成控制模块（空间受限且环境恶劣）。
- 医疗电子： 植入式设备、便携式诊断设备、微型传感器。
- 航空航天与国防： 雷达系统、通信设备、卫星载荷（需要高可靠性和抗恶劣环境）。
- 高频/射频应用： 5G/6G通信模块、毫米波雷达。
- 高性能计算： 服务器、交换机中需要极高互连密度和信号完整性的部分。
技术挑战与难点：
- 制造工艺复杂： 需要高精度加工（开槽/腔体）、精确的元件放置（Pick & Place）、复杂的层压工艺控制（避免空洞、移位、应力损伤）、先进的互连技术（激光钻孔、填孔电镀）。
- 成本高： 工艺复杂导致制造成本显著高于传统PCB。材料（特殊芯板、树脂等）和良率问题也是成本因素。通常用于高端、价值高的产品。
- 设计难度大： 需要专用的3D设计工具，设计规则复杂，需同时考虑电气、热、机械和制造约束。热管理设计尤其关键（内部热源）。
- 测试与返修困难： 一旦层压完成，内部元件几乎无法进行直接测试和返修。必须在制造过程中实施严格的工艺控制和测试（如KGD - 已知好芯片）。
- 供应链管理： 需要可靠的裸芯片（KGD）和特殊基板供应。
- 标准与规范： 行业标准仍在发展中，不同厂商的解决方案可能存在差异。
- 材料兼容性： 元器件、粘接材料、层压树脂、铜的热膨胀系数（CTE）需要良好匹配，否则会在热循环中产生应力导致失效。

总结：

PCB组件嵌埋技术是未来电子产品小型化、高性能化和高可靠化的重要方向。它通过将元件“藏”在板子里面，释放了宝贵的表面空间，并显著提升了电气和机械性能。虽然目前面临工艺复杂、成本高、设计和测试难等挑战，但随着技术进步和产业链成熟，它在高端消费电子、汽车电子、医疗、航空航天等领域正在获得越来越多的应用。对于追求极致性能和微型化的产品设计，嵌埋技术是一个强有力的解决方案。
