dq坐标系

好的！dq坐标系（也称为d-q坐标系或同步旋转坐标系）是电气工程和电机控制领域中的一种重要数学工具，用于简化交流电机（尤其是三相电机）的分析和控制。

以下是它的核心概念和用途，用中文解释：

目的：简化分析
- 三相交流电机的电压、电流、磁链等物理量本质上是交流量（正弦波），并且它们的频率和相位会随着电机转速和负载变化。在传统的固定坐标系（如ABC三相坐标系或αβ静止坐标系）中分析这些变化量比较复杂。
- dq坐标系通过建立一个与转子磁场同步旋转的坐标系，将原始的、随时间正弦变化的交流量（在静止坐标系中看是交流量）变换成在这个旋转坐标系中看到的直流量（或变化缓慢的量），极大地简化了电机的数学模型和控制设计。
坐标系结构
- d轴 (Direct Axis - 直轴): 定义为与电机转子磁极的主磁场方向对齐的轴。它代表了产生磁链/磁场的有效分量。
- q轴 (Quadrature Axis - 交轴): 定义为超前d轴90度电角度的轴。它代表了产生电磁转矩的有效分量。
- 旋转速度： 整个dq坐标系以转子的电角速度 ω 或同步转速 ω_s （对于磁场定向控制）绕其原点（通常是电机轴心）同步旋转。
关键变换：Clarke & Park 变换
- 为了得到dq坐标系中的分量，需要两步变换：
  1. Clarke变换 (3/2变换)： 将三相静止坐标系 (A, B, C) 中的瞬时相量（电压、电流、磁链）变换到两相静止坐标系 (α, β)。消除了中性点，简化了维度（3维 -> 2维）。
  2. Park变换 (旋转坐标变换)： 将静止坐标系 (α, β) 中的量，基于当前转子的角度位置 θ (或同步磁场的角度 θ_s)，变换到与转子/磁场同步旋转的dq坐标系中。这个变换是使交流量变成直流量的关键。
主要优势
- 交流变直流： 将时变的交流量转化为几乎恒定的直流量（在稳态时）。这使得对变量的控制（如PID控制）可以像控制直流电机一样简单有效。
- 解耦控制：
  - d轴电流 (Id)： 主要控制电机的励磁分量（磁场强弱，功率因数）。
  - q轴电流 (Iq)： 主要控制电机的转矩分量。
  - 通过对Id和Iq的独立控制，就能实现对电机转矩和磁场的解耦控制，这被称为磁场定向控制。这是高性能电机驱动（如伺服系统、电动汽车驱动）的基础。

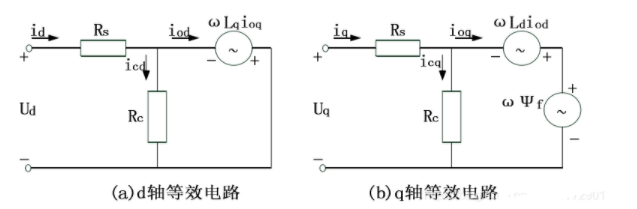

- 简化模型： 在dq坐标系下建立的电机方程（电压方程、磁链方程、转矩方程）形式更简洁，更接近直流电机的模型，便于分析与设计控制系统。
应用场景
- 高性能电机控制： 永磁同步电机、感应电机、同步磁阻电机的矢量控制（磁场定向控制）。
- 并网变换器控制： PWM整流器、逆变器（如光伏逆变器、风力变流器）的有功功率和无功功率的独立控制，本质上也是通过控制d轴和q轴电流实现的。
- 电机参数辨识： 分析电机电阻、电感等参数。

总结来说：

dq坐标系是电气驱动和电力电子领域一个强大的数学工具。它通过建立一个与转子磁场同步旋转的二维直角坐标系（d轴用于控制磁场，q轴用于控制转矩），将复杂的三相交流量转化为相对简单的直流量（或缓变量），实现了对交流电机和电力变换器的转矩和磁场的高效、独立（解耦）控制。磁场定向控制（FOC） 是现代高性能电机驱动的核心技术，其核心原理就是基于dq坐标系。

简单说：把旋转的、交流的电机世界，“翻译”成了一个不动的、直流的控制世界，让控制更容易、更精准。
