流片是半导体芯片制造中的一个重要术语，指的是将设计完成的集成电路（IC）图纸（通常是GDSII格式文件）首次交付给晶圆厂（Foundry），通过一系列工艺步骤在晶圆上试生产出物理芯片样品的过程。
简单来说，流片就是芯片设计完成后的“第一次试生产”，相当于新产品的“打样”阶段。
关键点解析：
-
目的：
- 验证设计：检验电路设计是否在实物中能正常工作。
- 调试纠错：发现设计缺陷或制造问题，修改后再迭代。
- 量产准备：为后续大规模量产测试工艺稳定性。
-
核心环节：
- 制作光罩（Mask）：将设计图形转移到光刻用掩膜版上。
- 晶圆加工：经过光刻、刻蚀、离子注入等数百道工序制成物理芯片。
- 封装测试：切割晶圆，封装芯片并进行功能/性能测试。
-
重要性：

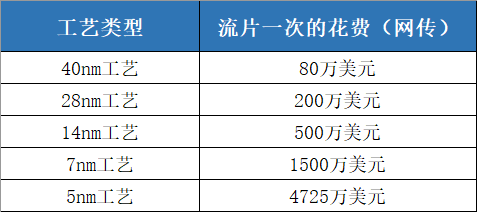

- 高成本高风险：一次流片费用可达数百万至数千万美元（尤其先进制程）。
- 开发里程碑：标志芯片从设计转入实物验证阶段。
- 周期长：从交付设计到拿到样品通常需数月时间。
类比理解：
好比建筑师完成设计图纸后，首次按图纸建造一栋样板房，用以检验设计合理性、材料效果及施工流程，确保后续批量建造不出问题。
常见误区：
- ❌ 流片 ≠ 量产：流片是小批量试产，量产是规模化制造。
- ❌ 流片成功 ≠ 芯片完全合格：可能需多次流片迭代修复问题。
补充说明：
- 英文对应词：Tape-out（原指出带交付），现泛指整个试生产过程。
- 衍生术语：MPW（多项目晶圆）是一种降低成本的方式，多家设计公司的芯片拼在同一晶圆上流片。
总之，流片是芯片从“设计图纸”走向“实物芯片”的关键一跃，直接影响研发周期、成本及产品成败。
芯片流片是什么意思 芯片流片流程介绍
芯片流片是什么意思 芯片流片流程介绍 芯片流片是芯片制造中的一个重要环节。它是指把原来设计好的芯片电路图转化为实际的芯片模型。在这个过程中，设计好的芯片电路需要经过一系列的工艺步骤，最终形成一个完整
2023-09-02 17:36:40
为什么芯片流片那么贵
为什么芯片流片那么贵 一般来说晶圆厂流片的价格都很高，最高都上亿了，这还单单是流片的成本，为什么芯片流片那么贵呢？ 一般集成电路分为固定成本和可变成本。固定成本和可变成本加起来就是总共需要的成本
2021-08-09 10:24:36
流片的时间与金钱成本
相对芯片大规模量产来说，前期的流片所需费用也不可小觑，尤其是对于不少Fabless公司来说，从第一版设计到定型，往往需要经历多次流片，从MPW、Full Mask到量产。设计失误或代工厂失误导致流片
2022-09-22 08:16:00
芯片流片失败都有哪些原因
最近和某行业大佬聊天的时候聊到芯片流片失败这件事，我觉得这是一个蛮有意思的话题，遂在网上搜集了一些芯片流片失败的原因，放在这里和大家一起分享。1.Design的版本拿错，这个问题比较要命，如果ROM
2025-03-28 10:03:38
芯片设计流片、验证、成本的那些事
前言我们聊聊芯片设计、流片、验证、制造、成本的那些事；流片对于芯片设计来说就是参加一次大考。流片的重要性就在于能够检验芯片设计是否成功，是芯片制造的关键环节，也就是将设计好的方案交给芯片制造厂生产
2024-08-09 08:11:20
国内芯片设计企业持续勇闯“流片”关

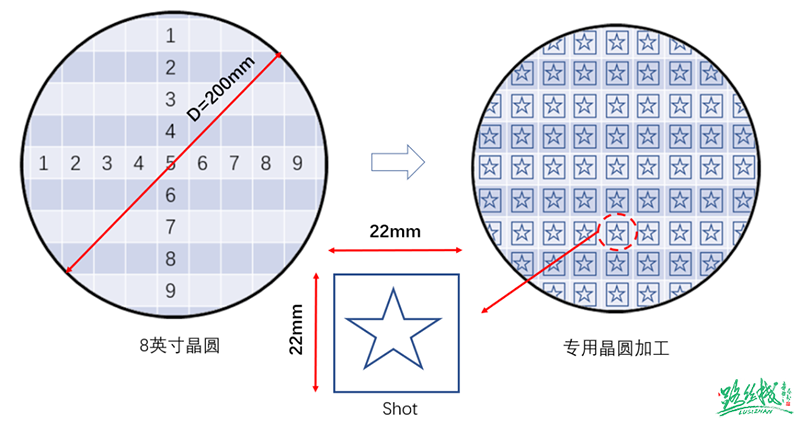

MPW（Multi Project Wafer）是很多小设计公司采用的流片方式。简单来说，MPW就是将多个具有相同工艺的集成电路设计放在同一圆片上流片，按面积分担流片费用。
2022-11-15 15:06:04
流片失败那些事儿 如何提高芯片一次流片成功率降低设计成本？
流片(tape-out)是指通过一系列工艺步骤在流水线上制造芯片，是集成电路设计的最后环节，也就是送交制造。流片即为"试生产"，是把电路设计变成ASIC芯片的过程。
2024-01-19 14:04:32
芯片设计企业如何降低流片成本，保证芯片顺利量产？
流片：英文 Tape Out。在集成电路设计领域，“流片”指的是“试生产”，就是说设计完电路以后，先生产几片几十片，供测试用。如果测试通过，就照着这个样子开始大规模生产了。
2024-01-08 17:18:05
珠海錾芯实现28纳米FPGA流片
近日，珠海錾芯半导体有限公司在其官方微博上宣布，已成功实现28纳米流片。此次流片成功的CERES-1 FPGA芯片，不仅对标国际主流28纳米FPGA架构，还实现了管脚和比特流的完全兼容，标志着国产FPGA技术迈出了重要一步。
2024-06-03 11:11:34
“流片难题”最优解-全产业链生态协作与开发工具创新
如果问一位芯片开发者，“你最大的工作压力来自于什么？”相信大部分的开发者都会回答两个字——“流片”。判断流片成功与否，不仅仅指芯片通过一系列工艺之后制造成功，而是最终的芯片产品能够实现设计的技术规格
2020-10-30 13:31:32
龙芯中科工控领域定制芯片龙芯2K1500流片成功
近日，龙芯中科面向电力、轨交、智能制造、工业网络安全等行业工控应用定制的芯片产品--龙芯2K1500完成流片后的初步功能调试及性能测试，各项功能正常，性能符合预期，标志着龙芯2K1500流片成功。
2023-01-07 13:45:48
全链条补贴！厦门：芯片流片补60%、EDA补30%、IP补30%
、支持产品推广应用和支持产业要素保障，涉及全链条各维度补助、奖励和支持。（一）支持核心技术研发1.流片补助。（1）研发流片补助。①对开展多项目晶圆（MPW）流片的
2025-12-10 17:28:27
是德科技使用数字孪生信令实现先进的半导体流片原型设计
来源：是德科技 · 测试平台提供独特的实时开发环境，可降低与硅基芯片原型设计和验证相关的风险、成本和时间 · 与是德科技完整的全速数字孪生信号库高度集成，可在流片前进行完整的系统验证 · 支持6G等
2023-05-15 17:19:33
是德科技使用数字孪生信令实现先进的半导体流片原型设计

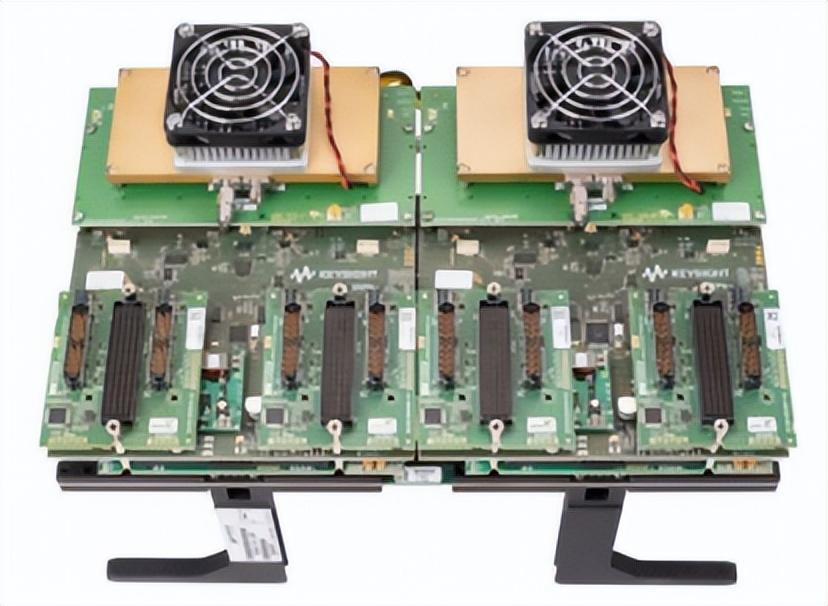

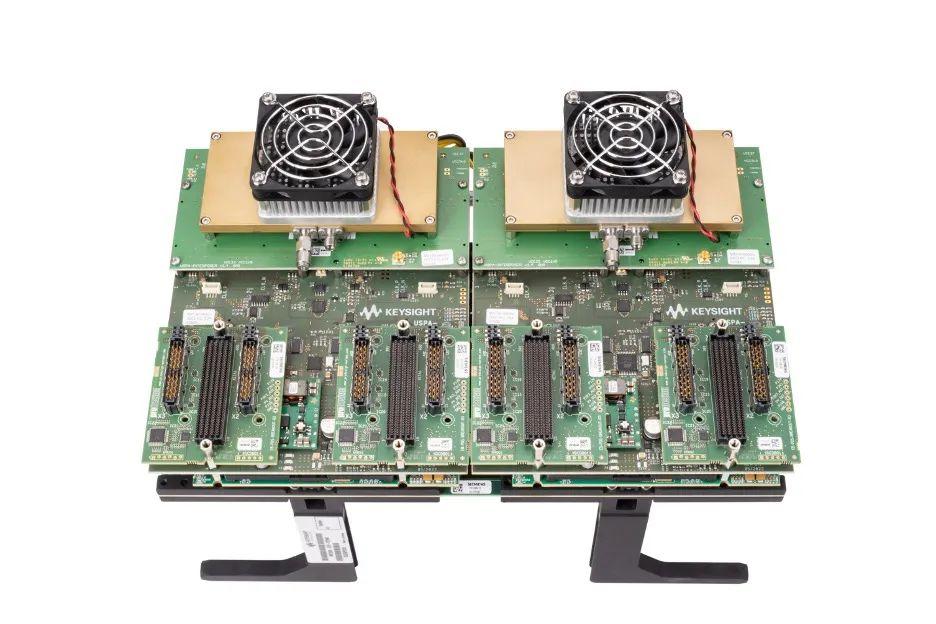

的、基于标准的数字孪生信号进行完整的芯片原型设计、验证和预流片。 △图：是德科技M8135A—预配置的USPA系统，适用于单通道收发信机相关应用 流片是芯片设计过程的最后一步，也是一个成本越来越昂贵的过程，几乎没有给设计失败留下任何空间。如果初始设计在流片后被证明是失败
