Xilinx新一代UltraScale架构成为ASIC或SOC原型验证的极佳选择

近年来，ASIC设计规模的增大带来了前所未有的芯片原型验证问题，单颗大容量的FPGA通常已不足以容下千万门级、甚至上亿门级的逻辑设计。现今，将整个验证设计分割到多个采用最新工艺大容量FPGA中，FPGA通过高速总线互联，成为大规模ASIC或SOC原型验证的极佳选择。

芯片优势：

XILINX 新一代UltraScale架构满足大规模ASIC设计需求

基于 FPGA 仿真与原型设计可快速、准确地实现 SoC 系统建模和验证并加速软件和固件的开发。通过 20nm 解决方案Virtex UltraScale VU440 FPGA ， Xilinx 将原型设计带入数百万逻辑单元解决方案的阶段：

在许多情况下避免了进行多芯片分区的困扰

减少了大型 ASIC 和 ASSP 设计的开发风险

减少了板级空间的要求和复杂性

实现灵活 I/O，创建邻接器件

降低了系统级功耗

Dini Group 介绍 ：

Dini Group是提供大规模FPGA 的ASIC验证平台、高性能IP与系统的国际领导企业。 Dini Group的FPGA验证平台大量用于ASIC和SOC原型设计、低延迟交易和高性能计算。在加利福尼亚州La Jolla的Dini 总部，Dini Group的员工面向全球已经提供了超过12亿个ASIC门的产品。

解决方案 | Dini Group提供基于Xilinx最新UltraScale架构的超大规模ASIC原型验证平台 - DNVUF4A

DNVUF4A

平台介绍：

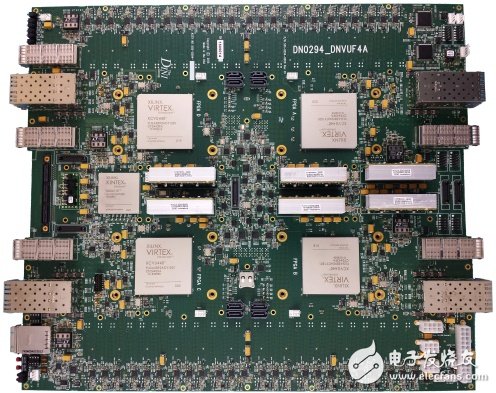

DNVUF4A是一个为ASIC与IP设计者提供大容量与灵活可扩展的原型逻辑和存储器设计载体的完整的原型验证系统。DNVUF4A配置了四个Virtex UltraScale VU440，能够为设计者提供达到1.16亿门的ASIC栅级技术标准测量门数。DNVUF4A作为一个独立的系统，可以通过4-lane PCIe电缆（GEN3），USB或者以太网与主机进行连接通信。多个DNVUF4A可以进行级联，从而实现超过10亿门的扩展无缝连接。本平台的Virtex UltraScale FPGA资源100%可以供用户应用需求。DNVUF4A通过利用Xilinx 16nm Virtex UltraScale系列技术的FPGA实现了高门密度和支持最快目标时钟频率的应用。

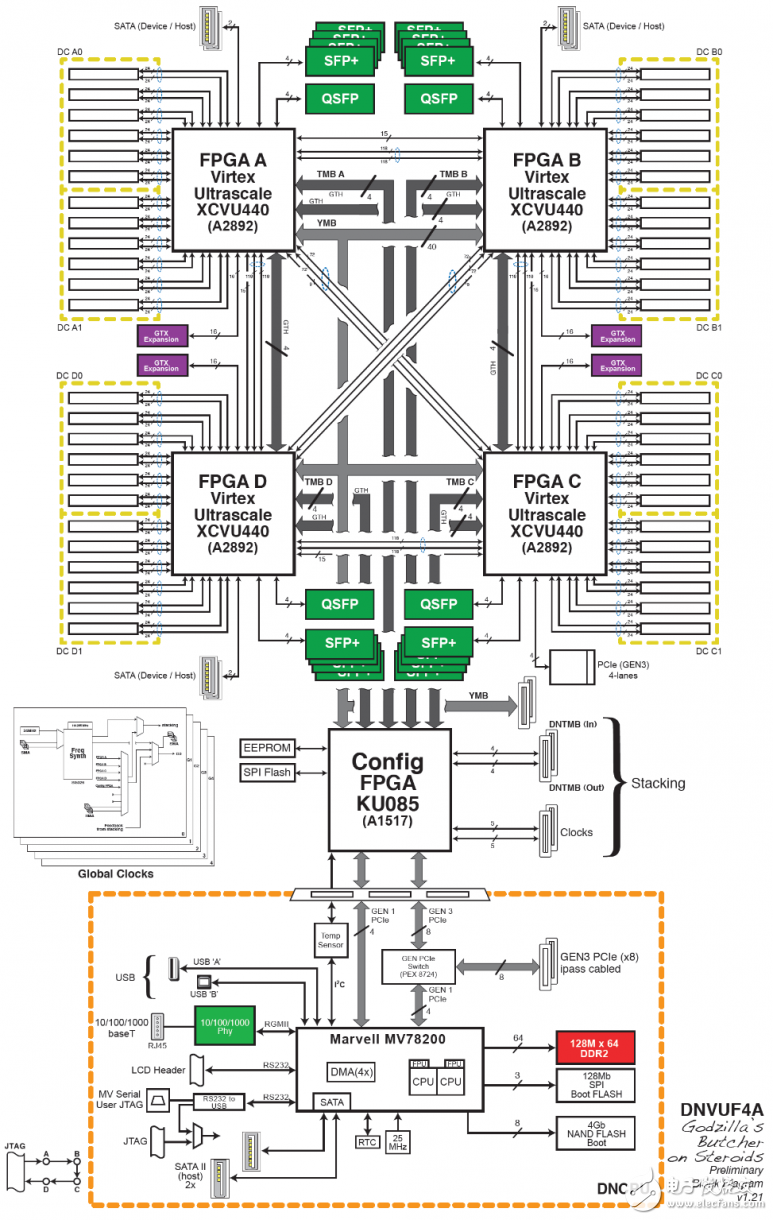

DNVUF4A系统框图

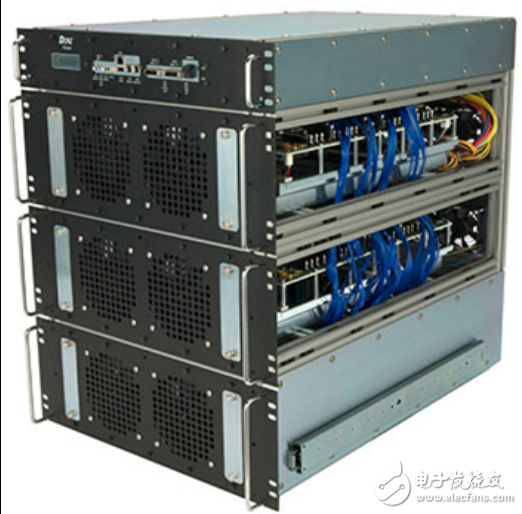

支持多板堆叠系统：VIRTEX-ULTRASCALE GENERATION

内容

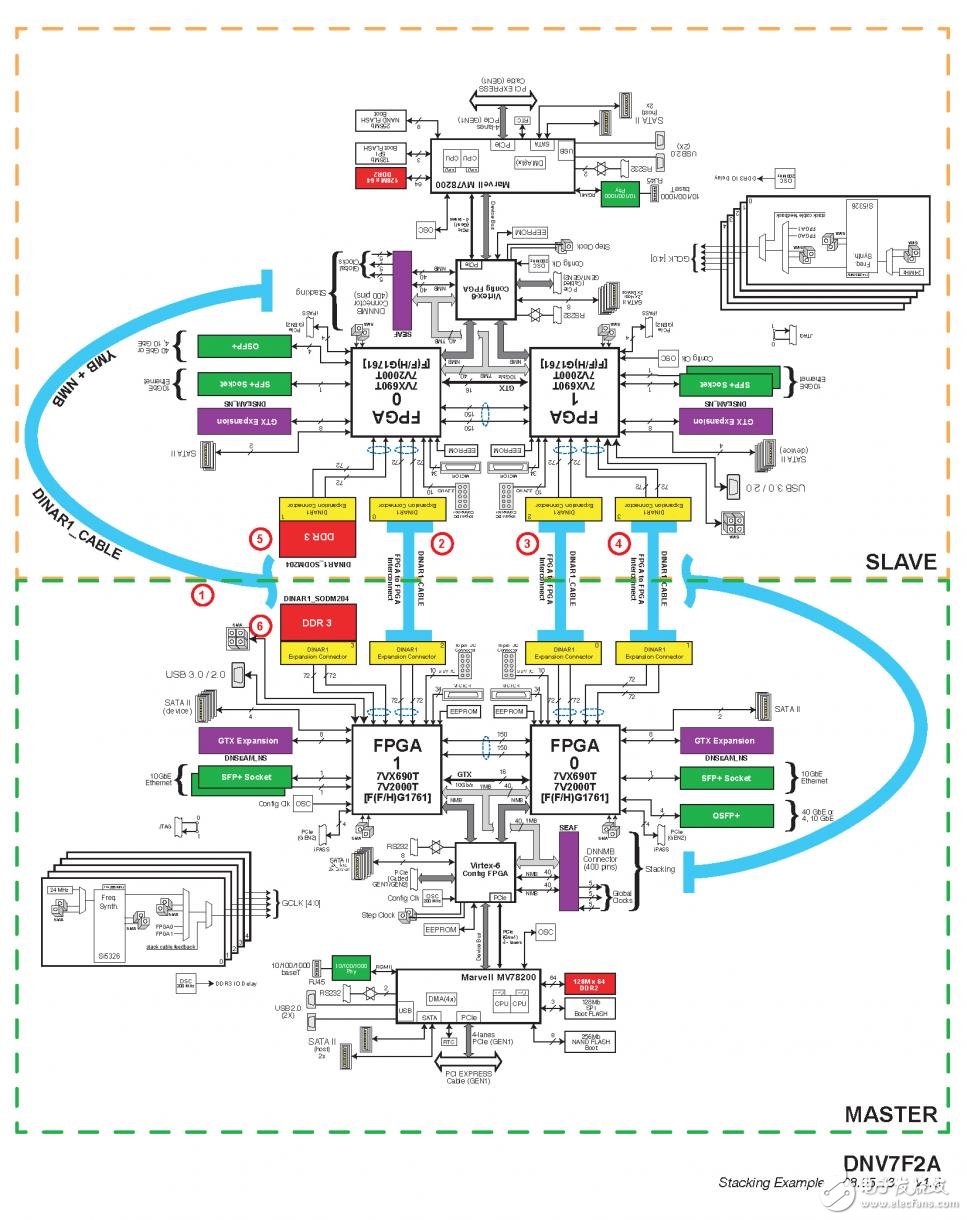

多板堆叠示意图

Dini Group 的主营业务

无论您的设计在硬件上遇到什么工程问题，我们的FPGA平台都可以比市场上其他任何FPGA平台提供更快的速度，更好地解决工程问题。 无论是高性能计算，低延迟交易，多核大规模FPGA原型，SoC原型，电信分析，ASIC原型开发，代码验证，云计算，视频和音频压缩和滤波，算法加速 - 我们的平台都可以胜任所有这些问题。
