ADG1207YCPZ-REEL7是ADI iCMOS高压工艺差分模拟多路复用器，专为高精度差分信号采集、仪器仪表、高速采样保持电路、多通道应变/传感巡检场景设计。芯片为8路差分（双路8:1）架构，具备超低电荷注入、极低关断电容、490MHz宽带宽、先开后合切换机制，支持±15V高压模拟信号轨到轨传输，3V兼容逻辑控制。解决传统多路开关电荷注入大、寄生电容高、切换毛刺大、差分通道匹配差的痛点，是精密差分多通道采集前端优选器件。
一、同类型多路开关方案等级差异对比
对比维度 | 普通单端模拟多路开关 | 常规差分多路复用器 | ADG1207YCPZ-REEL7（本片） |
信号架构 | 单端通道，无法直接处理差分信号，共模抑制能力弱 | 差分通道，但寄生电容偏高，切换毛刺明显 | 原生8通道差分成对切换，通道匹配度高，适合差分传感信号 |
电荷注入与寄生电容 | 电荷注入数pC~十几pC，关断电容高，采样时引入明显误差 | 电荷注入2~5pC，关断电容大，高速建立时间长 | <1pC超低电荷注入，1.5pF低关断电容，切换毛刺极小，采样误差低 |
带宽特性 | 带宽较低，高频、视频类信号衰减严重 | 带宽中等，高频场景通道串扰增大 | 典型490MHz宽带宽，高频差分信号传输衰减小，串扰抑制优异 |
供电与信号摆幅 | 多为低压5V/3.3V，无法处理±15V高压双极性模拟信号 | 支持±15V，但导通电阻随信号电压波动较大 | iCMOS工艺支持最高33V总电源，±15V额定工作，轨到轨信号摆幅 |
逻辑电平兼容性 | 大多5V逻辑，3.3V主控需电平转换，增加外围器件 | 部分支持3V逻辑，但阈值余量小，易受干扰误选通 | 原生3V逻辑兼容，可直接由3.3V MCU驱动，无需电平转换 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | iCMOS工艺8通道差分（双8:1）模拟多路复用器 |
通道配置 | 8路差分输入，通过3位地址线选通，带全局使能EN引脚，禁用全部通道关断 |
导通电阻 | 最大120Ω，通道间导通电阻匹配度高，信号失真低 |
电荷注入 | ＜1pC极低电荷注入，切换产生的采样毛刺极小，适配高精度ADC前端 |
关断电容 | 典型1.5pF低寄生电容，缩短信号建立时间，高速采集性能优异 |
-3dB带宽 | 典型490MHz，支持高频差分模拟信号切换 |
电源规格 | 额定±15V / 12V单电源，总供电最高33V，轨到轨信号范围 |
切换机制 | 先开后合（Break-before-make），防止通道短路，提升系统安全 |
逻辑输入 | 3V逻辑兼容，3.3V主控可直接驱动地址与使能引脚 |
工作温区 | -40℃～+125℃宽温，仪器与工业高温工况参数稳定 |

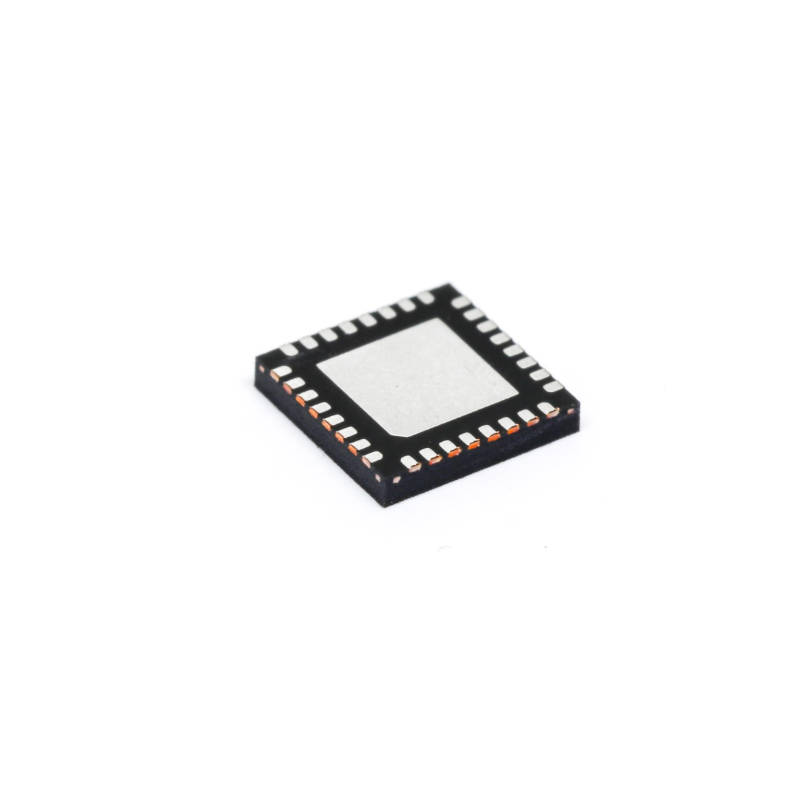

封装规格 | 32引脚LFCSP（5×5mm，带裸露焊盘），REEL7卷带量产规格，适配SMT生产 |
三、型号后缀解读
- Y：宽温工业版本，温度范围覆盖-40℃~+125℃，参数高温稳定性强化。
- C：LFCSP封装标识，5mm×5mm小型贴片封装，带散热裸露焊盘。
- PZ：无铅环保RoHS封装，符合工业产品合规要求。
- REEL7：7英寸卷带包装，适合全自动SMT大批量生产。
四、核心特性解析
1. 原生8通道差分多路架构，适配差分传感采集
双路8:1差分复用架构，成对切换差分信号，通道匹配度高，可直接接入应变片、压力、热电偶等差分传感器，配合差分ADC完成采集。3位地址译码+全局使能引脚，控制逻辑简洁，禁用状态所有通道全部关断，隔离后端电路。
2. ＜1pC超低电荷注入+极低寄生电容，高精度采样优选
iCMOS工艺实现小于1pC电荷注入，切换瞬间产生的电压毛刺极小；搭配仅1.5pF关断电容，大幅度缩短信号建立时间，降低采样保持电路误差，非常适合24位高精度Σ-Δ ADC前端多路巡检。
3. 490MHz宽带宽，兼顾精密低频与高频信号切换
典型490MHz高带宽，不仅适配工业低频传感测量，也可支持高速差分模拟、视频信号通道切换。通道间串扰抑制优异，高频信号下衰减低，动态信号采集保真度高。
4. ±15V高压轨到轨，iCMOS高压工艺
支持最高33V总电源电压，额定±15V双极性供电，模拟输入轨到轨，信号可摆幅至电源轨。iCMOS工艺兼具高压耐受与低寄生参数优势，对比传统高压CMOS开关性能大幅提升。
5. 先开后合保护机制，3V逻辑直接驱动
先开后合切换时序，避免新旧通道同时导通造成信号短路，提升系统可靠性。数字地址引脚兼容3V逻辑，3.3V MCU无需额外电平转换，简化数字控制电路设计。
6. 高温宽温小型封装，量产友好
工作温度区间-40℃~+125℃，仪器、工业高温机箱内参数稳定。5×5mm LFCSP紧凑封装节省PCB面积，裸露焊盘优化散热，7寸卷带适配自动化贴片产线，适合精密仪器规模化量产。
五、芯片核心优势总结
- 原生差分多路切换：8通道差分成对选通，匹配差分传感器与差分ADC前端。
- 超低采样扰动：＜1pC电荷注入、低关断电容，大幅降低采集切换误差。
- 高压轨到轨能力±15V额定供电，iCMOS高压工艺，双极性大摆幅信号无损传输。
- 宽带宽低串扰490MHz带宽，低频精密测量、高频模拟信号切换均可胜任。
- 控制电路极简3V逻辑兼容，3.3V主控直驱，先开后合防短路保护。
- 宽温紧凑易量产-40~+125℃，小型LFCSP封装，卷带规格适配批量仪器项目。
