HMC292ALC3BTR是ADI（原Hittite）基于GaAs pHEMT工艺的MMIC无源双平衡混频器，工作频段覆盖14GHz‑30GHz（Ku/Ka波段），片内集成巴伦，无需直流偏置，既可作为下变频器也可作为上变频器，中频带宽DC‑8GHz，支持9~15dBm宽范围LO本振驱动。解决分立波导混频器体积庞大、外围巴伦器件多、装配复杂的痛点，适用于VSAT卫星通信、点对点微波电台、射频测试仪器、电子对抗EW系统。
一、同类型毫米波混频器方案等级差异对比
对比维度 | 分立波导双平衡混频器 | 普通有源MMIC混频器 | HMC292ALC3BTR（本片） |
供电需求 | 无源无需供电，但需要外部分立巴伦、匹配网络 | 有源架构，必须提供直流偏置电源，电源设计复杂 | 完全无源，不需要任何直流偏置，简化电源设计 |
集成度与体积 | 波导结构体积大，外接巴伦，整机PCB占用面积大 | MMIC芯片，但外部仍需巴伦器件，外围器件较多 | 片内集成巴伦，3×3mm LCC表贴封装，无需外部巴伦 |
线性度指标 | IP3性能较好，但批次一致性受分立二极管影响波动大 | IP3一般低于无源混频器，大功率输入容易压缩失真 | 典型输入IP3达19dBm，高线性，抗强干扰信号能力强 |
LO本振驱动范围 | 本振驱动窗口窄，偏离额定功率后转换损耗快速恶化 | LO驱动电平窗口小，对本振输出功率精度要求严苛 | 可接受9‑15dBm宽范围LO驱动，对本振功率波动容忍度高 |
硬件开发难度 | 波导‑微带过渡设计难度高，装配调试周期长 | 需要偏置电路，巴伦匹配，多层射频PCB，调试工作量大 | 表贴SMT焊接，片内巴伦，只需要端口50Ω匹配，缩短射频开发周期 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | GaAs pHEMT MMIC无源双平衡混频器，支持上变频、下变频两用 |
RF / LO频率 | 14GHz ~ 30GHz，覆盖Ku、Ka微波波段 |
IF中频带宽 | DC ~ 8GHz，宽带中频输出，可输出基带信号 |
转换损耗 | 典型9dB，无源混频固有损耗，不需要供电增益 |
线性度指标 | 输入IP3典型19dBm；输入P1dB压缩点典型12dBm，高线性接收能力 |
端口隔离 | LO‑RF隔离典型48dB，LO‑IF隔离典型40dB，抑制本振泄露干扰 |
LO驱动功率 | 9dBm ~ 15dBm宽本振驱动电平，对本振功率变化不敏感 |
供电条件 | 完全无源，无需直流电压/电流偏置，简化电源系统 |
工作温区 | -40℃ ~ +85℃工业温度范围，适合户外微波设备 |

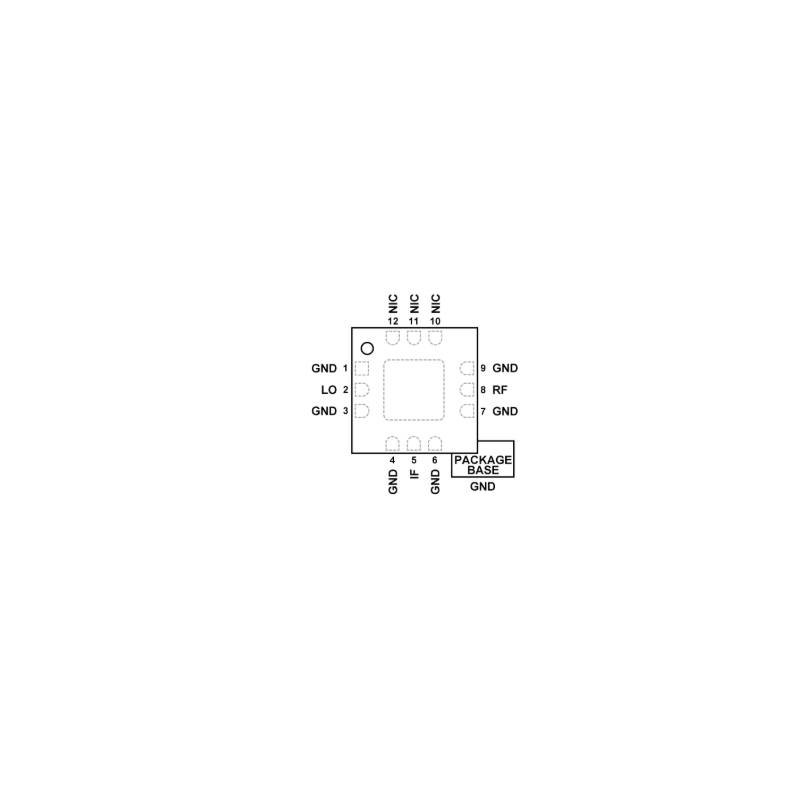

封装规格 | 12引脚LCC（CLCC）3×3mm，带裸露接地焊盘；TR代表卷带包装，支持SMT量产焊接 |
三、型号后缀解读
- A：器件版本A，14‑30GHz频率版本；
- LC3B：12引脚陶瓷LCC 3×3mm无铅表贴封装，底部裸露接地焊盘；
- TR：Tape & Reel卷带包装，适合SMT自动化贴片生产。
四、核心特性解析
1. GaAs MMIC无源双平衡架构，片内集成巴伦
采用砷化镓pHEMT工艺，双平衡混频器核心，内部集成巴伦变压器，外部不再需要分立巴伦器件；无源架构，完全不需要直流供电，降低整机电源复杂度，适合微波射频接收与发射变频链路。
2. 14‑30GHz宽射频频段，DC‑8GHz超宽中频
RF、LO工作覆盖14‑30GHz，覆盖Ku波段、Ka波段主流微波通信频段；中频支持直流到8GHz，既可以下变频输出基带零中频信号，也可实现高中频方案，同时支持上变频与下变频双向工作模式。
3. 高线性射频性能，优秀端口隔离抑制本振泄露
输入三阶交调IP3典型19dBm，具备很强抗干扰能力，适合强信号电磁环境；LO‑RF隔离典型48dB，有效抑制本振信号向射频端口泄露，降低滤波器压力，减少本振信号对天线端口的干扰泄露问题。
4. 宽松LO本振驱动窗口，9‑15dBm均可稳定工作
对本振驱动功率不敏感，9dBm至15dBm范围内均可获得良好转换损耗性能；降低对本振源输出功率精度要求，本振链路增益波动时混频性能不会快速恶化，提升整机系统鲁棒性。
5. SMT表贴小封装，免去金丝键合，适合批量整机生产
3×3mm陶瓷LCC表贴封装，支持普通SMT回流焊工艺，无需裸片金丝键合；底部大裸露焊盘，射频地阻抗低，改善毫米波接地性能；‑40℃~+85℃宽温，适应户外、测试设备温度环境。
6">多功能复用，可做调制解调器，适配多种微波系统
除标准上下变频之外，该芯片也可作为双相调制器、解调器使用；应用场景覆盖VSAT卫星终端、点对点微波通信、射频测试测量仪器、电子对抗EW/ECM系统，通用性强。
五、芯片核心优势总结
- 无源双平衡MMIC混频器片内集成巴伦，无需任何直流偏置，简化电源与外围电路。
- 宽频段变频能力RF/LO：14‑30GHz，IF：DC‑8GHz，支持上变频、下变频双向工作。
- 高线性度高隔离IP3典型19dBm，LO‑RF隔离48dB，抗干扰强，抑制本振泄露。
- 宽松LO驱动窗口9~15dBm本振功率均可工作，降低本振链路设计要求。
- SMT表贴小型封装3×3mm LCC陶瓷封装，SMT贴片，无需键合，便于批量生产。
- 多场景适配可作调制解调，用于卫星VSAT、微波电台、射频仪器、电子战系统。
