MAX2870ETJ+T是ADI（原Maxim）高性能宽带射频PLL频率合成器，片内集成VCO压控振荡器、鉴相器、电荷泵与分频网络，专为无线通信、射频测试仪器、雷达前端、微波收发、信号源场景设计。输出频率覆盖23.5MHz~6GHz，具备低相位噪声、可编程分频、SPI串行配置、宽供电电压，支持分段VCO自动选频，省去外部VCO与复杂射频匹配网络。解决传统分立PLL方案相位噪声差、外围器件多、频段覆盖窄、调试繁琐的量产痛点，是宽带射频本振源优选芯片。
一、同类型PLL方案等级差异对比
对比维度 | 分立PLL+外部VCO方案 | 普通窄带集成PLL | MAX2870ETJ+T（本片） |
频段覆盖 | 单颗VCO频段窄，多频段需要多器件组合，BOM数量多 | 最高2~3GHz，高频微波频段无法覆盖，多频段受限 | 23.5MHz~6GHz超宽连续频段，单芯片覆盖VHF/UHF/微波频段 |
相位噪声性能 | 链路分立器件引入噪声，相位噪声指标差，本振频谱纯度低 | 中低频噪声尚可，6GHz高频下相位噪声恶化明显 | 优异带内相位噪声，6GHz频段仍保持低噪声，本振频谱纯净 |
设计与调试难度 | VCO匹配、屏蔽、环路滤波器设计复杂，调试周期长 | 集成VCO但频段固定，切换频段需硬件修改，灵活性不足 | 内置多段VCO自动选择，SPI软件调频，硬件无需改动，调试简单 |
外围器件 | 需要VCO、谐振回路、多级匹配网络，PCB射频布线难度高 | 仅简化VCO部分，环路滤波等外围器件依然较多 | 单芯片集成核心模块，仅需环路滤波与去耦电容，BOM精简 |
控制方式 | 多为硬件调谐，无法软件快速扫频，自动化测试适配差 | SPI控制，但频率步进、分频配置选项偏少 | 高速SPI配置，精细可编程分频，支持软件扫频、跳频控制 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | 内置VCO的宽带整数N PLL射频频率合成器 |
输出频率范围 | 23.5MHz ~ 6GHz，多段VCO自动选择最优频段 |
相位噪声 | 低相位噪声，输出本振频谱纯度高，降低接收机底噪 |
参考输入 | 支持外部晶振参考时钟，参考频率可编程分频 |
通信接口 | 3线SPI串行接口，MCU软件配置频率、环路与输出参数 |
电源供电 | 3.0V~3.6V单电源供电，典型3.3V系统适配 |
输出特性 | 差分射频输出，可外接巴伦转为单端射频信号 |
功能配置 | 可编程电荷泵电流、锁定检测、输出使能、掉电省电模式 |
工作温区 | -40℃~+85℃工业级温度范围，射频指标稳定 |

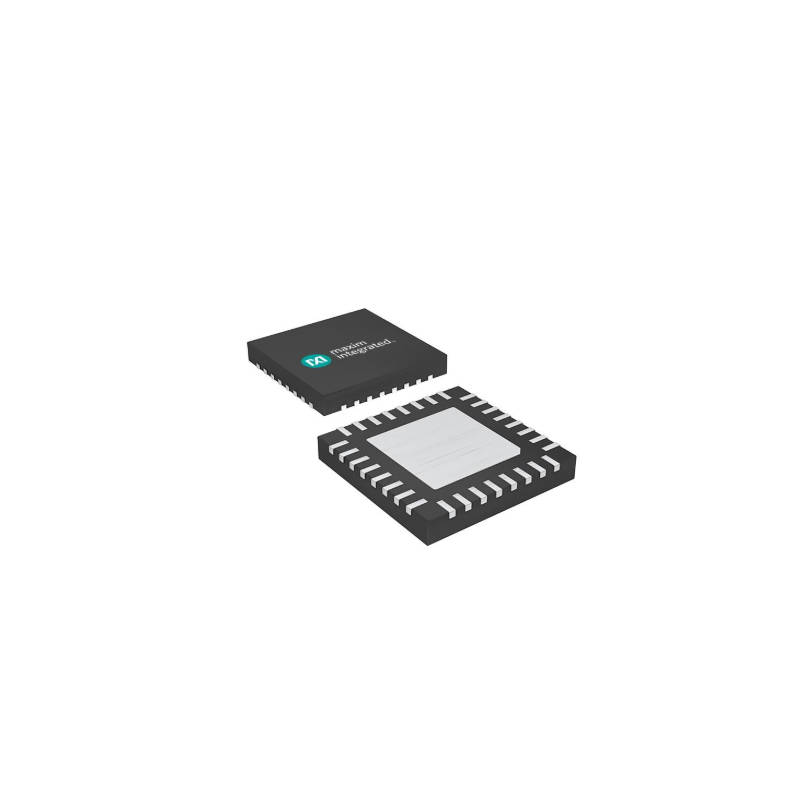

封装规格 | 32引脚TQFN（5×5mm），+T卷带量产规格，适配SMT贴片 |
三、型号后缀解读
- E：工业标准等级，-40℃~+85℃温度筛选，射频参数一致性良好。
- TJ：5×5mm TQFN-32小型QFN封装，裸焊盘增强射频接地性能。
- +T：卷带包装，适配全自动SMT高速贴片量产。
四、核心特性解析
1. 23.5MHz~6GHz超宽带集成VCO，自动频段选择
片内集成多段VCO，上电后芯片自动选择合适VCO频段，单芯片覆盖从低中频到6GHz微波。无需更换外部谐振器件，软件即可完成频率切换，适合宽带信号源、跳频射频系统。
2. 低相位噪声差分射频输出，本振纯度高
内置高性能VCO与优化环路架构，实现低相位噪声本振输出，差分射频输出抑制共模干扰，减少射频链路杂散。用于接收机本振时，可有效降低接收底噪，提升动态范围。
3. SPI软件可编程，灵活配置环路参数
采用三线SPI数字接口，MCU可远程配置输出频率、电荷泵电流、分频系数，支持锁定检测信号反馈。支持软件扫频、跳频，适合自动化射频测试设备与软件无线电平台。
4. 丰富内置功能，降低系统功耗
集成可编程电荷泵、锁定指示、输出开关控制与掉电模式。未使用通道可以关断射频输出，待机模式降低功耗，满足电池供电便携射频设备需求。
5. 3.3V单电源供电，简化电源设计
3.0~3.6V单电源工作，可直接使用3.3V数字系统电源，无需额外射频专用稳压电源，简化整机电源架构，减少电源噪声引入射频链路。
6. 小型TQFN封装，射频PCB设计友好
5×5mm TQFN封装带裸露接地焊盘，良好射频接地抑制寄生谐振，缩小射频板面积。卷带版本适配自动化产线，适合射频仪器、无线模块批量生产。
五、芯片核心优势总结
- 超宽频率覆盖23.5MHz~6GHz，多段VCO自动选频，单芯片实现宽带本振。
- 低相位噪声本振差分射频输出，频谱纯净，提升接收机动态性能。
- 软件可编程调频SPI接口配置，支持扫频/跳频，硬件无需改动。
- 集成度高BOM精简PLL+VCO一体化，省去外部VCO与谐振网络。
- 电源设计简单3.3V单电源供电，兼容主流嵌入式系统电源域。
- 小型封装易量产TQFN-32裸焊盘封装，卷带规格，射频模块紧凑化设计。
