AD5272BRMZ‑100是ADI亚德诺DigiPOT系列单通道数字可变电阻器，1024抽头分辨率，标称电阻100kΩ，端到端电阻容差±1%，搭载I²C通信接口，内置50次可编程(50‑TP)一次性非易失存储器，上电自动加载游标位置。支持单电源2.7‑5.5V或双极性±2.5V供电，可无限次RAM在线调节，最多50次烧写保存永久档位。解决机械电位器一致性差、无法软件程控、掉电丢失设置的痛点，适用于仪器增益偏移校准、可编程滤波器、传感器标定、电源输出微调、运放增益程控调节。
一、同类型数字电位器方案等级差异对比
对比维度 | 普通无NVM数字电位器 | 普通多‑TP多次可擦除数字电位器 | AD5272BRMZ‑100（本片） |
非易失存储 | 无掉电记忆，每次上电游标回到默认位置，需要MCU重新下发参数 | EEPROM可反复擦写，但存在循环寿命限制，长期存放有数据风险 | 50‑TP一次性熔丝存储，上电自动加载，无需外部MCU初始化，适合出厂标定 |
电阻容差精度 | 典型±20%，开环应用必须校准，不适合直接做精密分压 | 一般±5%，开环使用仍需要系统补偿 | 保证±1%端到端电阻容差，可直接用于开环精密调节场景 |
抽头分辨率 | 多为256档位，细分调节能力有限 | 大多256抽头，高分辨率型号成本高 | 1024抽头，精细电阻调节，步进分辨率更高 |
供电模式 | 大多只支持单电源，无法直接处理双极性交流信号 | 部分支持双电源，但温漂指标较差 | 支持单电源/双极性正负电源，变阻器模式温漂5ppm/℃，稳定性好 |
硬件开发难度 | 每次上电软件必须重写游标，MCU代码工作量大 | EEPROM磨损管理，需要软件处理寿命问题 | I2C总线，可选择出厂一次性烧写档位，上电自动生效，简化固件开发 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | 单通道数字变阻器DigiPOT，1024抽头，带50‑TP一次性可编程非易失存储器 |
标称总电阻 | 100kΩ，端‑端电阻容差保证±1% |
抽头分辨率 | 1024位，实现精细电阻调节 |
温度系数 | 变阻器模式典型5ppm/℃，阻值随温度漂移小，稳定性高 |
供电条件 | 单电源2.7V‑5.5V；双极性±2.5V~±2.75V，适配交流双极性信号 |
数字接口 | I²C接口，最高400kHz快速模式；支持3个可配置器件地址；游标位置可读回 |
存储特性 | RAM可无限次在线调节；50‑TP熔丝存储器，最多50次永久烧写，上电自动加载档位 |
引脚最大电流 | 连续±3mA，变阻器工作模式下注意引脚电流限制 |
工作温区 | ‑40℃ ~ +125℃工业扩展温度范围 |

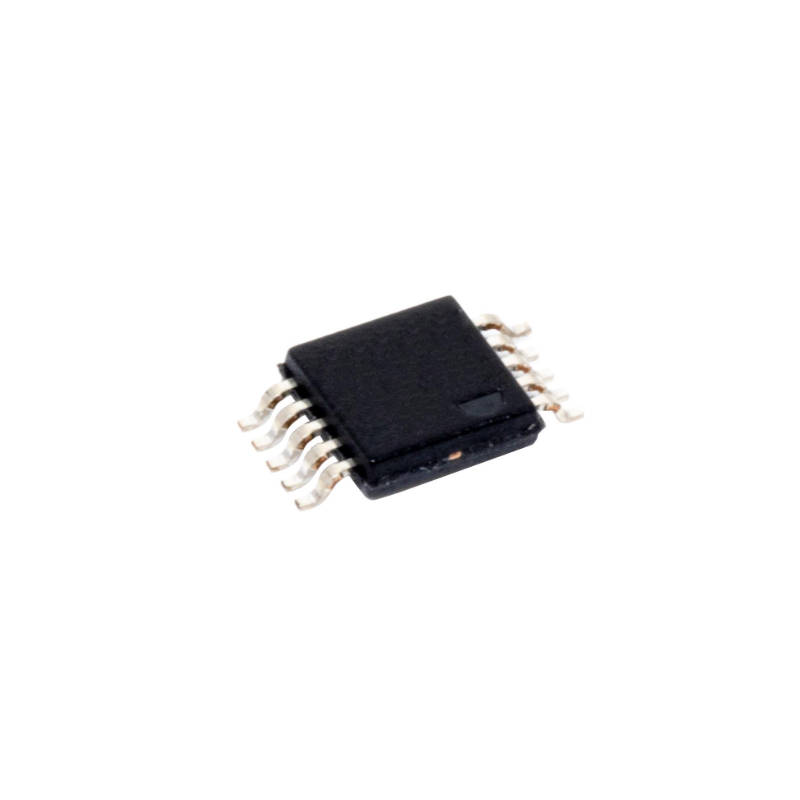

封装规格 | 10引脚MSOP（RMZ）；‑100代表100kΩ标称阻值；支持SMT贴片量产焊接 |
三、型号后缀解读
- B：器件B版本；
- RMZ：10引脚MSOP无铅封装；
- ‑100：标称总电阻100kΩ；RL7后缀代表7英寸卷带包装。
四、核心特性解析
1. 1024高分辨率，±1%保证电阻容差，适合开环精密应用
1024抽头实现精细电阻调节；端‑端电阻容差保证±1%，相比普通DigiPOT大幅降低系统校准压力，可直接用于开环增益调节、分压标定，不必额外增加校准电路；变阻器模式温漂5ppm/℃，温度变化时阻值稳定性优异。
2. 50‑TP一次性可编程非易失存储，上电自动加载游标档位
RAM寄存器可以无限次在线软件调节游标位置；内置最多50次熔丝烧写存储，出厂调试阶段可以把目标档位永久烧写到芯片内部；上电无需MCU下发指令，芯片自动载入保存的游标值，非常适合仪器出厂标定场景；烧写不需要外部高压，由芯片内部生成编程电压。
3. I²C兼容400kHz快速模式，多器件地址，支持游标读回
标准I2C串行接口，最高400kHz；硬件引脚可配置3个不同I2C从机地址，同一条总线上最多挂3颗该芯片；支持游标位置读回功能，MCU可以读取当前实际电阻档位，便于状态确认与故障诊断，自带硬件复位引脚。
4. 宽供电支持单电源与双极性正负电源，适配交流信号
既可以2.7V‑5.5V单电源用于电池系统；也支持±2.5V双极性供电，可处理交流双极性模拟信号，运放偏置调节、交流滤波器都可以直接使用该器件，拓展应用场景范围。
5. 可直接替代机械电位器，硬件软件两套工作模式
既可以整机运行时I2C实时动态修改阻值；也可以出厂生产时一次性烧写固定档位，后续整机不需要软件干预，直接等效固定精密分压；可用于增益调节、失调电压校准、可编程RC滤波器、传感器标定、电源微调，直接替换机械可调电位器，提升产品一致性。
6. MSOP工业宽温封装，‑40~+125℃适应严苛工业环境
10引脚MSOP小封装，SMT回流焊生产；工业温度‑40℃~+125℃，适合工业控制、测试测量仪器、户外设备；注意引脚连续电流最大±3mA，大功率场景需要外部电阻限流保护。
五、芯片核心优势总结
- 高分辨率精密DigiPOT1024抽头，保证±1%端‑端电阻容差，变阻器温漂5ppm/℃，支持开环精密调节。
- 50‑TP一次性非易失存储RAM无限次在线调节，最多50次永久烧写，上电自动加载，简化出厂标定固件。
- I2C数字通信400kHz快速模式，多地址配置，游标位置读回，硬件复位功能。
- 灵活供电架构支持单电源2.7‑5.5V /双极性±2.5V，兼容直流与交流模拟信号。
- 机械电位器软件替代可动态程控也可出厂一次性固化档位，用于增益、偏移、滤波器、传感器标定。
