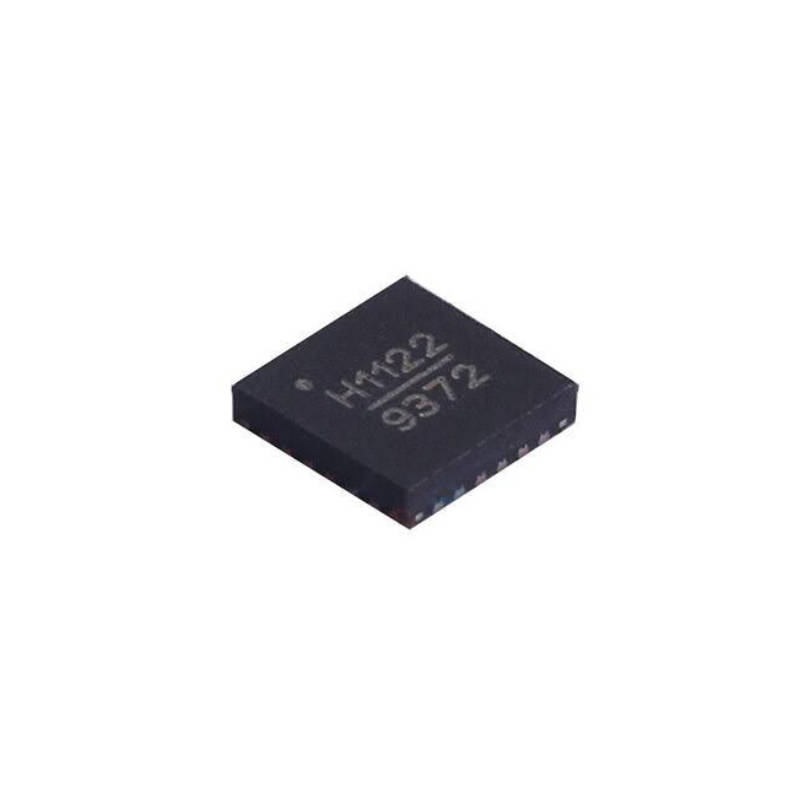

HMC1122LP4METR是ADI亚德诺推出的高性能硅基6位射频数字衰减器，工作频段覆盖0.1GHz–6GHz，支持0.5dB最小步进、总衰减范围31.5dB，专为射频链路增益校准、功率电平调节、自动增益控制、波束赋形、射频测试系统设计。芯片具备超高衰减精度、极低相位误差、纳秒级快速建立时间、高线性大功率耐受能力，内置安全状态跳转机制，相较于传统GaAs衰减器功耗更低、静电耐受性更强、温漂更小。彻底解决常规射频衰减器步进粗大、精度偏差大、相移波动明显、切换延迟高、高低温性能漂移严重的痛点，广泛应用于基站射频、微波电台、VSAT卫星通信、射频仪器仪表、工业射频测控等高频高精度场景。
一、同类型射频数字衰减器方案等级差异对比
对比维度 | 普通GaAs射频衰减器 | 常规硅基数字衰减器 | HMC1122LP4METR（本片） |
衰减精度 | 步进误差大，全温区偏差明显，功率校准精度不足 | 典型误差±0.2dB以上，精细档位调节存在精度余量不足 | 极致±0.1dB典型步进误差，全频段衰减线性度优异，精准功率校准 |
相位波动特性 | 衰减切换相移误差大，相位一致性差，影响波束与调制精度 | 相位漂移一般，高频工况相位抖动明显，高端射频场景受限 | 1GHz仅6°超低相移误差，档位切换相位高度稳定，适配高精度射频系统 |
切换响应速度 | 建立时间数百ns至us级，高速跳变增益调节场景响应滞后 | 响应速度中等，高速AGC动态跟踪能力有限 | 250ns超快速建立时间，支持高速动态增益切换与实时功率调节 |
线性与功率耐受 | IP3、P0.1dB指标偏低，大功率工况易压缩失真 | 线性度一般，高阶交调失真明显，信号纯净度不足 | 55dBm超高IP3、30dBm高压缩点，大功率高线性无失真工作 |
可靠性与功耗 | GaAs工艺功耗高、ESD脆弱、温漂大，长期稳定性差 | 基础硅基工艺，无安全跳转机制，档位切换易产生脉冲干扰 | 低功耗硅基架构+安全状态跳转+高ESD耐受，工况稳定、容错性强 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | 6位高精度硅基射频数字衰减器，50Ω标准射频阻抗 |
工作频率范围 | 0.1GHz～6GHz超宽频段，覆盖主流Sub-6G通信、微波、射频测试频段 |
衰减位数与步进 | 6位数控调节，最小0.5dB精细步进，满足高精度功率微调需求 |
总衰减动态范围 | 0～31.5dB超大调节范围，适配大跨度射频功率增益控制 |
衰减精度 | 典型±0.1dB超高步进精度，全档位线性度优异，校准误差极低 |
相位误差 | 1GHz典型6°超低相移偏差，档位切换相位一致性极佳 |
射频建立时间 | 250ns超快速稳定时间，支持高速动态增益切换与实时AGC调节 |
线性度指标 | IP3典型55dBm超高三阶交调截点，P0.1dB压缩点30dBm，大功率高线性无失真 |
供电电压 | 单电源宽压供电，适配常规射频系统供电架构，外围极简 |
阻抗匹配 | 标准50Ω射频阻抗，通用射频链路匹配，无需复杂阻抗调试 |
工作温区 | -40℃～+85℃工业宽温，全温区精度、线性度、响应速度无明显漂移 |
封装与规格 | 24引脚LFCSP裸露焊盘微型封装，METR卷带量产规格，适配SMT批量贴片 |
三、型号后缀解读
- LP4M：24引脚LFCSP裸露焊盘微型射频专用封装，散热性能优异，高频寄生参数极低，保障6GHz高频链路性能稳定。
- E：工业级增强筛选版本，严控温漂、精度、线性度参数，全温区性能一致性优于标准版。
- TR：标准卷带盘装量产规格，适配全自动SMT贴片产线，批次离散性小，适合规模化射频设备量产。
四、核心特性解析
1. 0.5dB精细步进+超高精度，射频功率精准校准
HMC1122采用6位数控架构，实现0.5dB最小精细步进、0～31.5dB超大动态衰减范围，覆盖绝大多数射频链路功率调节需求。搭配典型±0.1dB的极致步进精度，全档位衰减线性度优异，彻底解决普通衰减器档位跳变误差大、功率校准不准的问题，可实现射频输出功率的精细化微调，完美适配仪器仪表校准、基站射频增益均衡、微波链路电平匹配等高精度场景。
2. 超低相位误差，保障射频信号相位一致性
传统数控衰减器在档位切换时会引入大幅相位波动，严重影响调制精度与波束稳定性。本片在1GHz频段仅6°超低相移误差，全频段档位切换相位畸变极小，相位一致性极高。可有效保障射频通信调制信号纯净度，适配相控阵波束赋形、差分射频链路、高精度接收机前端等对相位稳定性严苛的系统，杜绝相位抖动导致的通信失真、波束偏移问题。
3. 250ns极速响应，支持高速动态增益调节
搭载高速数控切换架构，射频输出建立时间仅250ns，远快于常规射频衰减器。可匹配高速AGC自动增益控制、快速跳频通信、瞬时功率跟踪等动态工况，实现射频链路增益毫秒级快速调整，动态响应无滞后、无波动，保障高速射频系统实时功率稳定，不会出现调节延迟导致的信号溢出、功率突变问题。
4. 超高线性大功率耐受，无失真射频传输
拥有55dBm超高三阶交调截点IP3与30dBm高0.1dB压缩点，大功率输入工况下依旧保持极高线性度，交调失真、谐波失真极低。区别于普通衰减器大功率易压缩、易失真的短板，本片可稳定应用于大功率射频发射链路、微波功放后端、高功率射频测试系统，保障大功率信号传输纯净无畸变。
5. 安全状态跳转+高可靠硅基工艺，工况容错性强
内置安全状态切换机制，档位切换过程无瞬时脉冲、无功率突变，避免链路瞬时过冲损伤后端射频器件。采用高性能硅基工艺，相较于传统GaAs衰减器，具备更低功耗、更高ESD耐受性、更小温度漂移，长期连续工作参数稳定性更强，不易受环境温度波动影响，大幅降低设备故障率。
6. 超宽频段+工业级高适配，量产落地友好
工作频段覆盖0.1GHz–6GHz，全面适配Sub-6G移动通信、微波点对点、VSAT卫星、通用射频测试设备等主流场景。标准50Ω射频阻抗设计，链路匹配简单，外围无需复杂调试电路。工业宽温工作区间+微型高频封装+卷带量产规格，批量一致性优异、高频性能稳定，非常适合射频通信设备、测试仪器、工业射频系统规模化量产。
五、芯片核心优势总结
- 超高精准衰减：0.5dB精细步进+±0.1dB极致精度，实现射频功率高精度校准与增益微调。
- 超低相位畸变：全频段低相移误差，档位切换相位高度稳定，保障射频调制与波束精度。
- 极速动态响应：250ns快速建立时间，适配高速AGC、跳频等动态增益调节场景。
- 高线性大功率：55dBm高IP3、30dBm压缩点，大功率工况无失真、低杂散。
- 高可靠强容错：安全状态跳转+硅基高稳工艺，低功耗、高ESD、低温漂，长期运行稳定。
- 广适配易量产：0.1–6GHz超宽频段+标准50Ω阻抗，极简外围，工业级批量一致性优异。
