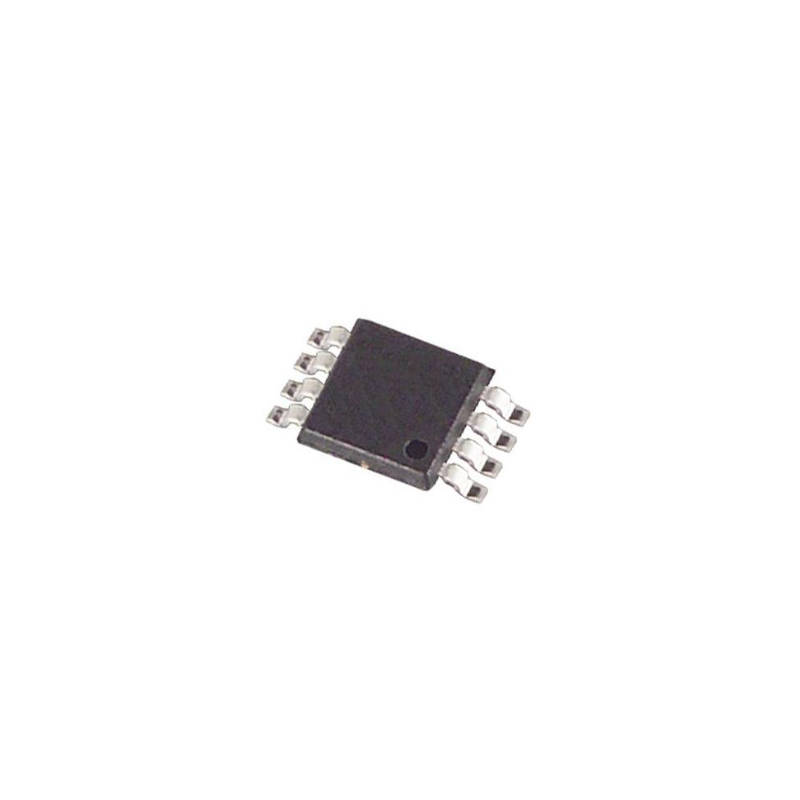

DS1308U-33+T,250nA超低功耗I²C接口带56字节NV RAM工业级实时时钟芯片

型号: DS1308U-33+T

--- 产品参数 ---

  • 产品型号 DS1308U-33+T
  • 产品类型 实时时钟
  • 品牌 Analog Devices

--- 数据手册 ---

--- 产品详情 ---

DS1308U-33+T

        DS1308U-33+T是Maxim(ADI旗下)推出的超低功耗工业级实时时钟(RTC)芯片,采用标准I²C通信接口,集成完整秒/分/时/日/月/年计时功能、自动闰年补偿、56字节无限次擦写电池备份NV RAM,支持可编程方波输出与外部时钟同步。核心优势为250nA极致超低计时功耗、兼容高ESR普通晶振、宽压工作、工业宽温稳定,彻底解决传统RTC功耗高、备用电池续航短、无掉电存储、晶振适配严苛、功能单一的痛点,广泛应用于工业测控、智能仪表、物联网设备、低功耗终端、嵌入式系统时间校准与掉电数据缓存场景。



一、同类型RTC芯片方案等级差异对比

对比维度

普通通用RTC芯片

常规低功耗RTC芯片

DS1308U-33+T(本片)

待机计时功耗

计时电流数μA级别,备用电池耗电快,设备续航受限

数百nA功耗,低功耗场景余量不足,长期待机仍有损耗

典型250nA极致超低计时电流,备用电池续航大幅拉长,适配长待机设备

掉电存储能力

无内置NV RAM,掉电无法保存用户参数,需外置存储芯片

少量存储字节,擦写次数受限,无法频繁缓存数据

内置56字节专用电池备份RAM,无限次擦写,频繁掉电缓存无压力

晶振适配性

仅支持低ESR高精度晶振,器件成本高、选型受限

对晶振ESR容忍度一般,劣质晶振易出现计时不准、停振问题

兼容最大100kΩ高ESR普通晶振,通用晶振即可稳定工作,大幅降低物料成本

拓展功能

仅基础计时,无同步、无方波输出,功能单一适配性差

基础方波输出,无外部时钟同步能力,高精度对时场景受限

可编程方波输出+多源外部时钟同步,适配GPS、电网时钟精准对时

量产适配性

功耗偏高、晶振选型严苛,批量一致性一般,售后时间偏差问题多

功能精简,无多余存储资源,复杂场景需外挂存储,BOM繁琐

宽温稳定、功耗极低、晶振通用、功能集成,极简外围,量产落地便捷

二、核心参数速览

参数项目

规格指标 + 通俗解读

芯片类型

超低功耗I²C接口实时时钟RTC芯片,带电池备份NV随机存储

通信接口

标准I²C串行总线,最高400kHz通信速率,适配主流MCU

工作电压范围

3.0V~5.5V超宽工作电压,兼容3.3V、5V主流嵌入式系统

计时待机电流

典型250nA极致超低功耗,备用电池待机续航极强

内置存储资源

56字节电池备份NV RAM,无限次擦写,掉电永久保存数据

计时功能

完整秒/分/时/日/星期/月/年计时,自动闰年补偿,计时有效期至2400年

晶振适配能力

支持最高100kΩ高ESR 32.768kHz晶振,通用低成本晶振即可稳定工作

拓展功能

可编程方波输出、多源外部时钟同步(GPS 1PPS/电网时钟/32kHz基准)

工作温区

-40℃~+85℃工业宽温,全温区计时精准、功耗稳定无漂移

封装规格

8引脚微型SOP贴片封装,体积紧凑,适配高密度PCB布局

批次规格

T卷带量产规格,适配全自动SMT贴片,批量一致性优异

三、型号后缀解读

  • U:标准SOP8贴片封装版本,尺寸紧凑、通用性强,适配绝大多数嵌入式PCB设计。
  • 33:适配3.3V主流系统电压架构,兼容3.0~5.5V宽压工作,系统适配性更广。
  • +:工业级筛选版本,严格管控计时精度、功耗、温漂参数,批量稳定性优于普通版。
  • T:卷带盘装量产规格,适配自动化产线批量贴装,适合规模化量产项目。



四、核心特性解析

1. 250nA极致超低待机功耗,超长电池续航

DS1308搭载超低功耗计时架构,备用电池模式下典型工作电流仅250nA,相比普通RTC功耗降低一个数量级。设备主电源掉电后,芯片以极低功耗持续计时、保存数据,大幅延长纽扣电池、备用锂电池的使用寿命,无需频繁更换电池,完美适配物联网低功耗终端、户外无人值守设备、手持便携设备等长待机场景。

2. 内置56字节无限次NV RAM,极简外围存储设计

芯片集成电池备份式通用NV RAM,具备56字节存储空间,支持无限次擦写操作,无读写寿命限制。可用于存储设备校准参数、掉电状态、临时日志、用户配置等关键小数据,无需外置EEPROM、FLASH等存储器件,精简BOM成本与PCB布线空间,同时避免外置存储带来的稳定性隐患,数据掉电不丢失。

3. 高容忍晶振适配,大幅降低物料成本

区别于传统RTC仅支持低ESR高精度晶振的严苛要求,本片可兼容ESR高达100kΩ的普通32.768kHz晶振,通用低成本无源晶振即可实现精准计时、无停振、无偏差。放宽物料选型标准,降低量产采购成本,同时减少因晶振参数不匹配导致的计时不准、设备故障问题,提升批量生产稳定性。

4. 全功能精准计时,长期时间基准稳定

支持完整的秒、分、时、星期、日、月、年计时功能,内置自动闰年、大小月补偿逻辑,无需软件额外校准,计时有效期可至2400年,满足设备数十年长期运行需求。全部时间参数通过标准I²C接口读写,通信协议通用,适配STM32、ESP32、ARM等各类主流单片机,开发适配难度极低。

5. 灵活拓展功能,适配高精度对时场景

预留可编程方波输出功能,可输出固定频率时钟信号,为系统提供精准时钟基准;支持多源外部时钟同步,可对接GPS 1PPS秒脉冲、50/60Hz电网时钟、外部32kHz基准时钟,实现设备高精度自动对时,解决传统RTC长期运行累计误差偏大的痛点,适配工控、计量、智能仪表等对时间精度要求严苛的场景。

6. 工业宽温高可靠,量产落地友好

覆盖-40℃~+85℃完整工业温区,全温域内计时精度、待机功耗、存储功能无明显劣化,可耐受工业现场高低温冲击、环境波动。标准化SOP8封装+卷带量产规格,工艺成熟、参数离散性小,批量一致性高,外围电路极简,无需复杂调试,非常适合各类嵌入式设备规模化量产。



五、芯片核心优势总结

  • 极致超低功耗:250nA待机计时电流,大幅拉长备用电池续航,适配低功耗无人值守设备。
  • 集成掉电存储:56字节无限次擦写NV RAM,无需外置存储,精简BOM与PCB设计。
  • 晶振适配性强:兼容100kΩ高ESR普通晶振,物料选型宽松,量产成本更低。
  • 精准长期计时:自动闰年大小月补偿,有效期至2400年,长期时间基准稳定可靠。
  • 多功能拓展适配:可编程方波+多源时钟同步,支持高精度自动对时,场景适配性广。



六、相关型号

DS1339U-33+T&R

DS1340Z-33+T&R

DS1390U-33+T&R

DS1391U-33+T&R

DS1685S-5+T&R

DS1832S+T&R

DS2411R+T&R

DS3231SN#T&R

DS3232MZ+TRL

HMC1122LP4METR

HMC435AMS8GETR

LT1945EMS#TRPBF

LT3045EDD#TRPBF

LT3652EMSE#PBF

LT8582IDKD#TRPBF
