LTC1174 高效率、降压型和负输出 DC/DC 转换器

优势和特点

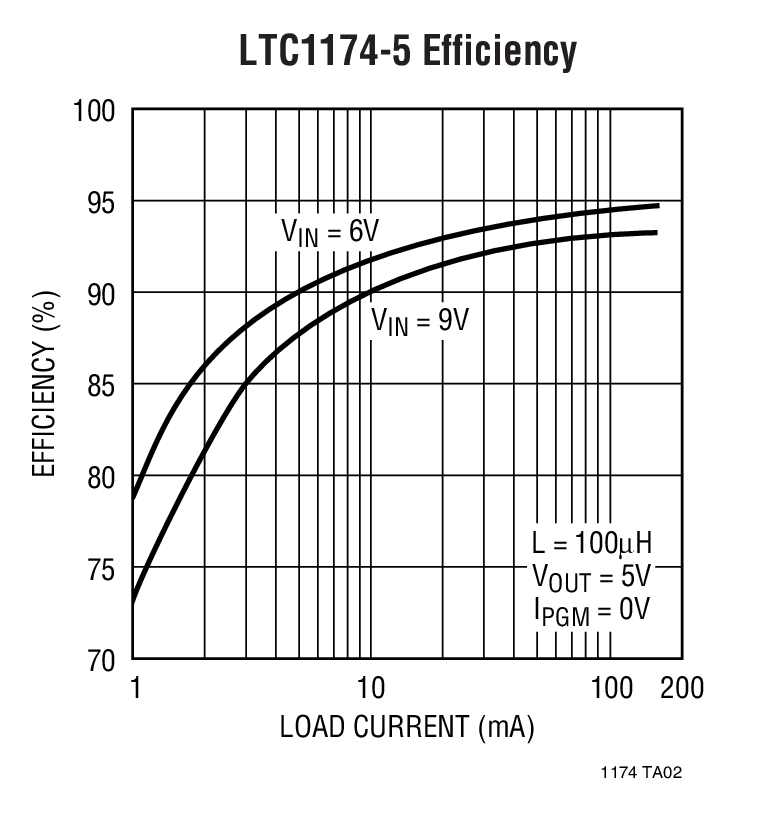

• 高效率：达 94%
• 峰值电感器电流与电感值无关
• 短路保护
• 专为 5V 至 –5V 应用而优化
• 宽 V_IN 范围：4V 至 18.5V
• 低压差操作
• 低电池电量检测器
• 引脚可选的电流限值
• 内部 0.9Ω 电源开关：V_IN = 9V
• 仅需 4 个外部组件
• 130μA 待用电流
• 低电平有效的微功率停机模式


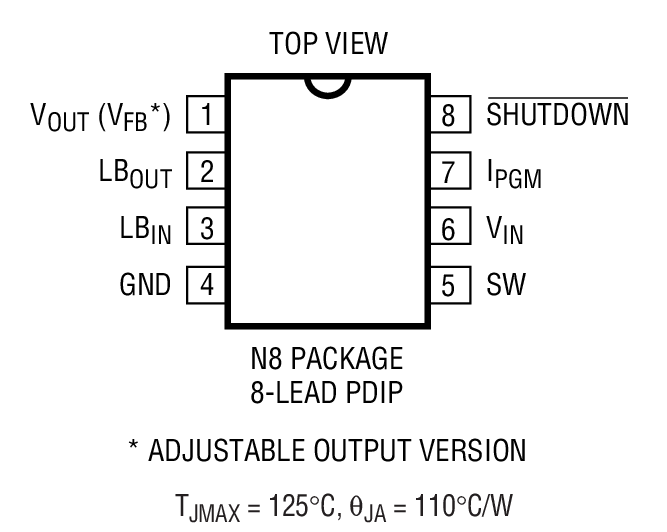

产品详情

LTC

^®

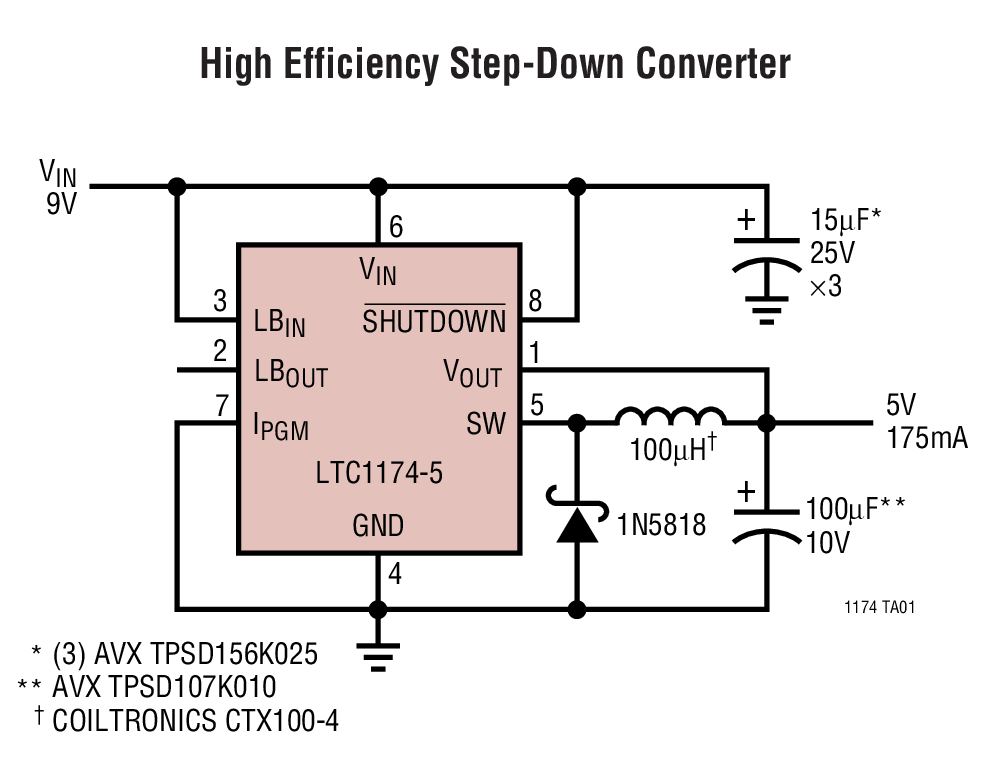

1174 是一款简单的电流模式 DC/DC 转换器，其非常适合 9V 至 5V、5V 至 3.3V 或5V 至 –5V 操作。利用一个内部 0.9Ω 开关 (在 9V 电源电压)，LTC1174 只需 4 个外部组件即可构建一款完整的高效率 DC/DC 转换器。

在无负载情况下，LTC1174 仅吸收 130μA 电流。在停机模式中，该器件的吸收电流只有区区 1μA，从而使这款转换器成为对电流敏感之应用的理想选择。在压差条件下，内部 P 沟道 MOSFET 开关持续接通，从而使得用户能够最大限度延长电池电源的工作寿命。

LTC1174 系列的最大电感器电流可通过引脚选择为 340mA 或 600mA，从而针对众多不同的应用实现效率的优化。高达 200kHz 的工作频率允许使用小的表面贴装型电感器和电容器。

对于需要较高输出电流或超高效率的应用，请参见 LTC1148 的产品手册。

应用

• 分布式电源系统
• 降压型转换器
• 负输出转换器
• 存储器备份电源
• 便携式仪器
• 电池供电型设备


方框图
