优势和特点
- 低输入偏置电流：50 pA（最大值）
- 失调电压
1.5 mV（最大值，ADA4062-2 B级）
2.5 mV（最大值，ADA4062-2 A级） - 失调电压漂移：4 μV/°C（典型值）
- 压摆率：3.3 V/μs（典型值）
- 共模抑制比（CMRR）：90 dB（典型值）
- 低电源电流：165μA（典型值）
- 高输入阻抗
- 单位增益稳定
- 封装：SOIC、MSOP、LFCSP和TSSOP
产品详情
ADA4062-2和ADA4062-4分别为具有业界领先性能的双通道和四通道JFET输入放大器。二者具有低功耗、低失调电压、低漂移和超低偏置电流特性。ADA4062-2 B级（SOIC封装）的典型失调电压低至0.5 mV，失调漂移为4 μV/°C，偏置电流为2 pA。ADA4062系列适合许多应用，包括过程控制、工业和仪器仪表设备、有源滤波、数据转换、缓冲以及功率控制和监测。每个放大器的电源电流低至165 μA，因而这些器件非常适合低功耗应用。
ADA4062系列的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4062-2提供8引脚SOIC、8引脚MSOP和10引脚LFCSP（1.6 mm × 1.3 mm × 0.55 mm）无铅封装，ADA4062-4则提供14引脚TSSOP无铅封装。

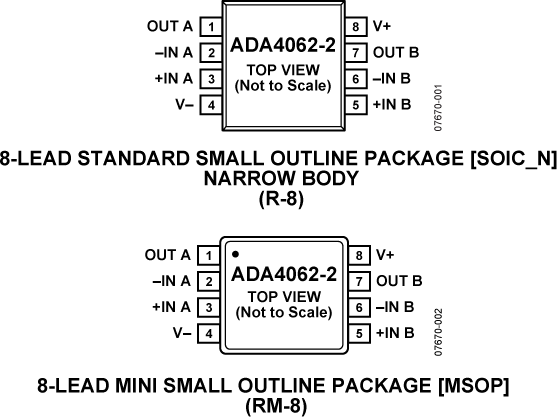

应用功率控制和监测有源滤波器工业过程控制人体探测电子设备数据采集积分器输入缓冲 方框图
