TLV767 可调节和固定 1A 正电压线性稳压器

描述

TLV767是一款宽输入线性稳压器，支持2.5 V至16 V的输入电压范围和高达1 A的负载电流。可调版本的输出范围为0.8 V至6.6V或高达13.6 V.

此外，TLV767的输出精度为1％，可满足低压微控制器（MCU）和处理器的需求。

TLV767的设计比传统的宽泛的V _IN 调节器具有更低的I _Q ，从而使设备能够很好地满足日益增长的需求严格的待机功率要求。禁用时，TLV767仅消耗1.5μA的I _Q 。

内部软启动时间和折返电流限制可减少启动期间的浪涌电流，从而最大限度地降低输入电容。

宽带宽PSRR性能在1 kHz时大于70 dB，在1 MHz时大于46 dB，这有助于衰减上游DC /DC转换器的开关频率，并最大限度地减少后稳压器滤波。为了提供更大的灵活性，TLV767具有固定和可调版本。

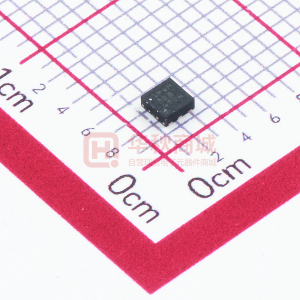

TLV767采用6引脚2 mm×2 mm WSON（DRV）封装。

特性

• V _IN ：2.5 V至16 V
• V _OUT ：
  • 0.8 V至13.6 V（可调）
  • 0.8 V至6.6 V（固定，50 mV步）
• 负载和温度下1％输出精度
• 低I _Q ：50μA（典型值，关断时约1.5μA）
• 内部软件 - 开始时间：500μs（典型值）
• 折返式电流限制和热保护
• 使用1μF陶瓷电容器稳定
• 高PSRR：70 dB at 1 kHz，1 MHz时46 dB
• 温度范围：-40°C至+ 125°C
• 封装：6针2 mm×2 mm WSON

所有商标均为其各自所有者的财产。

参数 与其它产品相比 线性稳压器（LDO）

  Output options Iout (Max) (A) Vin (Max) (V) Vin (Min) (V) Vout (Max) (V) Vout (Min) (V) Fixed output options (V) Package Group Features Regulated outputs (#) Operating temperature range (C) Thermal Resistance θJA (°C/W) Noise (uVrms) Rating Output capacitor type PSRR @ 100 KHz (dB) Accuracy (%) Vdo (Typ) (mV) Iq (Typ) (mA) Package size: mm2:W x L (PKG)   TLV767 Adjustable Output
Fixed Output     1     16     2.5     13.6     0.8     0.8
1.8
2.8
3.3
5.0     WSON | 6     Enable
Foldback Overcurrent Protection
Output Discharge
Thermal Shutdown     1     -40 to 125     77.7     60     Catalog     Ceramic     53     1     900     0.05     See datasheet (WSON)

方框图

•

  TLV767 - 功能方框图
