TPS54336A 具有 Eco-mode(tm) 的 4.5V 至 28V 输入、3A、同步降压 SWIFT(tm) 转换器

数据： TPS5433xA 4.5V 至 28V 输入、3A 输出、同步降压 DC-DC 转换器数据表 (Rev. D)

描述

TPS5433xA系列器件为同步转换器，输入电压范围介于4.5V和28V之间。该系列器件集成有低侧开关场效应晶体管（ FET），免除了对外部二极管的需求，从而减少了组件数。

凭借集成的128mΩ和84mΩMOSFET，低I _Q以及轻负载时的脉冲跳跃模式，大大提升了效率。通过使能引脚可以将关断电源电流减小至2μA。该降压转换器的基准电压在整个温度范围内保持1.5％的精度，可为各类负载提供精确稳压。

高侧FET的逐周期电流限制可在过载情况下保护TPS5433xA系列器件，并通过低侧电源限流防止电流失控，从而实现功能增强。低侧灌电流限制可关闭低侧MOSFET，以防止过多的反向电流。在过流情况持续时间超过预设时间时，将触发断续保护功能。热关断将在芯片温度超出阈值时禁用器件，并在经过一段内置的热断续时间后次使能器件。

特性

同步128mΩ和84mΩ金属氧化物半导体场效应应晶体管（MOSFET），用于实现
3A持续输出电流
TPS54335A：内部2ms软启动，
50kHz至1.5MHz可调频率
TPS54336A：可调软启动，
340kHz固定频率
关断时静态电流低至2μA
0.8V基准电压，精度为±0.8％
电流模式控制
针对预偏置输出的单调性启动
用于在轻负载时提高效率的脉冲跳跃模式
断续模式过流保护
热关断（TSD）和
过压变换保护
8引脚小外形尺寸（SO）PowerPAD和10引脚超薄小外形尺寸无引线（VSON）封装

应用范围

消费类应用消费类应用，例如数字电视（DTV），机顶盒（STB，数字化视频光盘（DVD）/蓝光播放器），液晶显示器，客户端设备（CPE）（电缆调制解调器，WiFi路由器），数字光处理（DLP）投影，智能电表
电池充电器
工业用和车载音频电源
5V，12V和24V分布式电源总线供电

所有商标均为其各自所有者的财产。所有商标均为其各自所有者的财产。

参数与其它产品相比降压转换器（集成开关）


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group

TPS54336A	TPS54202	TPS54231	TPS54302	TPS54331	TPS54335-1A	TPS54335A	TPS54531
4.5	4.5	3.5	4.5	3.5	4.5	4.5	3.5
28	28	28	28	28	28	28	28
0.8	0.6	0.8	0.6	0.8	0.8	0.8	0.8
25	26	25	26	25	25	25	25
3	2	2	3	3	3	3	5
1	1	1	1	1	1	1	1
340	390	570	290	570	50	50	570
340	590	570	510	570	1500	1500	570
0.6	0.04	0.075	0.04	0.11	0.6	0.6	0.11
Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable	Enable Light Load Efficiency Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable	Enable Light Load Efficiency UVLO Adjustable	Enable Light Load Efficiency Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable	Enable Light Load Efficiency UVLO Adjustable	Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable	Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable	Enable Light Load Efficiency
Current Mode	Current Mode	Current Mode	Current Mode	Current Mode	Current Mode	Current Mode	Current Mode
90	100	90	100	90	90	90	90
-40 to 150	-40 to 125	-40 to 150	-40 to 125	-40 to 150	-40 to 85	-40 to 150	-40 to 85
Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog
SO PowerPAD VSON	SOT-23-THIN	SOIC	SOT-23-THIN	SO PowerPAD SOIC	VSON	SO PowerPAD VSON	SO PowerPAD

技术文档

数据手册（1）

TPS5433xA 4.5V 至 28V 输入、3A 输出、同步降压 DC-DC 转换器数据表 (Rev. D)

元器件购买 TPS54336A 相关库存

DC/DC开关转换器

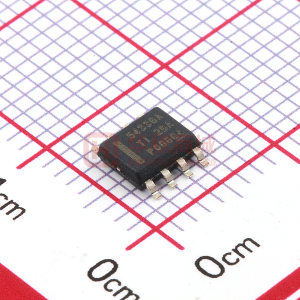

型号：TPS54336ADDAR 封装：HSOIC-8_3.9X4.9MM-EP

品牌：TI 描述：TPS5433xA系列器件为同步转换器,输入电压范围介于4.5V和28V之间。该系列器件集成有低侧开关场效应晶体管(FET),免除了对外部二极管的需求,从而减少了组件数。通过使能引脚可以将关断电源电流减小至2uA。该降压转换器的基准电压在整个温度范围内保持1.5%的精度,可为各类负载提供精确稳压。

金额：￥3.89059
