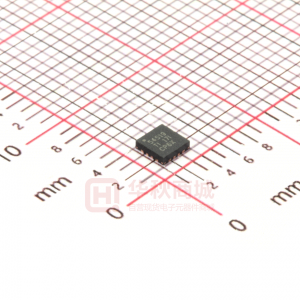

TPS54519 2.95V 至 6V 输入、5A 同步降压 SWIFT™ 转换器

数据:

描述

TPS54519器件是一款具有两个集成型MOSFET的全功能6V,5A,同步降压电流模式转换器。

TPS54519通过集成MOSFET,执行电流模式控制来减少外部组件数量,启用高达2MHz的开关频率来减小电感器尺寸,并借助一个小型3mm x 3mm耐热增强型QFN封装来最大限度地降低IC封装尺寸,从而实现小型设计。

通过集成的30mΩMOSFET和典型值为350μA的电源电流,效率得以大幅提升。通过使用使能引脚进入关断模式,关断电流可减少至2μA 。

欠压闭锁被内部设定在2.6V,但是通过一个使能引脚上的电阻器网络来设定阀值可增加此电压值。输出电压启动斜坡由缓启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压的93%至107%之内。

频率折返和热关断保护功能在过流情况下保护器件不受损坏。

TPS54519由Swi tcherPro软件工具提供技术支持,此软件工具可从http:\ www.ti.com/switcherpro网站内获得。

要获得更多SWIFT文档,请参见TI网站www.ti.com /swift。

特性

  • 2个用于在5A负载时获得高效率的30mΩ(典型值)金属氧化物半导体场效应应晶体管(MOSFET)
  • 200kHz至2MHz的开关频率
  • 初始精度为±1%的0.6V电压基准
  • 可调节的缓启动/排序
  • 欠压(UV)和过压(OV)电源正常输出
  • 低运行和关断静态电流
  • 安全启动至预偏置输出
  • 逐周期电流限制,过热和频率折返保护
  • -40°C至140°C的工作结温范围
  • 耐热增强型3mm x 3mm 16引脚四方扁平无引线(QFN)封装

应用范围

  • 低压,高密度电源系统
  • 针对高性能数字信号处理器(DSP) ,现场可编程栅极阵列(FPGA),特定用途集成电路(ASIC),和微处理器的负载点调节
  • 宽带,网络互联及光纤通信基础设施

参数 与其它产品相比 降压转换器 (集成开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
TPS54519
2.95
6
0.6
4.5
5
1
200
2000
0.455
Enable
Frequency Synchronization
Power Good
Synchronous Rectification
Tracking
UVLO Adjustable
Current Mode
100
-40 to 140
Catalog
WQFN
