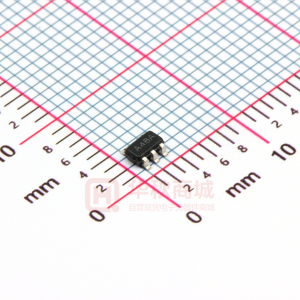

LMV710-N 具有高输出电流驱动和关断选项的低功耗、RRIO 运算放大器

数据:

描述

LMV710-N,LMV711-N和LMV715-N是具有CMOS输入级的BiCMOS运算放大器。这些器件具有大于RR输入共模电压范围,轨到轨输出和高输出电流驱动。它们提供5 MHz的带宽和5 V /μs的压摆率。

在LMV711和LMV715上,可以使用单独的关断引脚来禁用器件,并将电源电流降至0.2μA(典型)。它们还具有小于10μs的开启时间。它是功耗敏感应用的理想解决方案,例如移动电话,寻呼机,掌上电脑等。此外,一旦LMV715处于关断状态,输出就处于三态。

LMV710采用节省空间的5引脚SOT-23封装。 LMV711和LMV715采用节省空间的6引脚SOT-23封装。

LMV71x-N器件旨在满足蜂窝电话所需的低功耗,低成本和小尺寸的需求和类似的电池供电的便携式电子产品。

特性

  • 低偏移电压:3 mV(最大值)
  • 增益带宽积:5 MHz(典型值)
  • 压摆率:5 V /μs(典型值)
  • 节省空间的封装:5引脚和6引脚SOT-23
  • 关断时的开关时间:< 10μs
  • 工业温度范围:-40°C至85°C
  • 关断模式下的电源电流:0.2μA(典型值)
  • 确保2.7 V和-5-V性能
  • 单位增益稳定
  • 轨到轨输入和输出
  • 能够驱动600Ω负载

参数 与其它产品相比 通用 运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
LMV710-N LMV651
1     1
2.7     2.7
5     5.5
5     12
5     2.8
In
Out
In to V-
Out
3     1.5
1.17     0.11
20     17
Catalog     Catalog
-40 to 85     -40 to 125
SOT-23     SC70
SOT-23
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)     5SC70: 4 mm2: 2.1 x 2(SC70)
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
5     6.6
N/A     Small Size
10     100000
70     100
40     15
CMOS     Bipolar
