LMV324-N-Q1 LMV321/358/324 单路/双路/四路通用低压轨到轨输出运算放大器

数据： LMV3xx-N/-Q1 Single, Dual, and Quad General Purpose, Low-Voltage, Rail-to-Rail Output Operational Amplifiers 数据表

描述

LMV358-N和LMV324-N是双和四通道运算放大器LM358和LM324的低压（2.7 V至5.5 V）版本（ 5 V至30 V）。 LMV321-N是单通道版本。 LMV321-N，LMV358-N和LMV324-N是低成本运行，空间效率和低价格应用的最具成本效益的解决方案。它们提供的规格达到或超过熟悉的LM358和LM324。 LMV321-N，LMV358-N和LMV324-N具有轨到轨输出摆幅能力，输入共模电压范围包括地。它们都具有出色的速度与功率比，在低电源电流下实现1 MHz带宽和1 V /μs压摆率。

LMV321-N采用节省空间的5引脚SC70，大小约为5引脚SOT23的一半。小型封装可节省PC板上的空间，并可实现小型便携式电子设备的设计。它还允许设计人员将器件放置得更靠近信号源，以降低噪声拾取并提高信号完整性。

芯片采用德州仪器先进的亚微米硅栅BiCMOS工艺制造。 LMV321-N /LMV358-N /LMV324-N具有双极性输入和输出级，可改善噪声性能和提高输出电流。

特性

（对于V ⁺ = 5 V且V ^?? = 0 V，除非另有说明）
LMV321-N，LMV358-N和LMV324-N
适用于汽车
AEC-Q100 1级和3级版本
确保2.7V和5V性能
无交叉失真
工业温度范围?? 40°C至+ 125°C
增益带宽产品1 MHz
低电源电流
LMV321-N130μA
LMV358-N210μA
LMV324-N410μA< /li>
轨到轨输出摆幅为10kΩV⁺ ?? 10 mV
＆amp; V ^Δε + 65 mV
V _CM范围?? 0.2 V至V ⁺ ?? 0.8 V

参数与其它产品相比通用运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

LMV324-N-Q1	LMV321-N-Q1	LMV358-N-Q1
4	1	2
2.7	2.7	2.7
5.5	5.5	5.5
1	1	1
1	1	1
In to V- Out	In to V- Out	In to V- Out
7	7	7
0.1025	0.13	0.105
39	39	39
Automotive	Automotive	Automotive
-40 to 125 -40 to 85	-40 to 125 -40 to 85	-40 to 125 -40 to 85

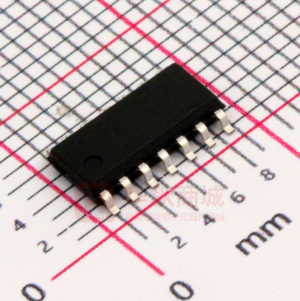

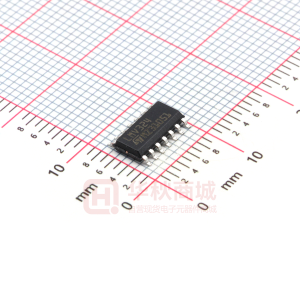

SOIC TSSOP	SOT-23	SOIC VSSOP
14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
5	5	5
N/A	N/A	N/A
250000	250000	250000
65	65	65
60	60	60
Bipolar	Bipolar	Bipolar
