LM8272 采用微型封装的高输出电流和无限负载电容运算放大器

数据： LM8272 Dual RRIO, High Output Current & Unlimited Cap Load Op Amp in Miniature Package 数据表

描述

LM8272是一款轨到轨输入和输出运算放大器，可在宽电源电压范围内工作。该器件具有高输出电流驱动，大于Rail-to-Rail输入共模电压范围，以及无限容性负载驱动能力，同时仅需要0.95mA /通道电源电流。它专为满足平板TFT面板V _COM驱动器应用的要求而设计，适用于其他需要易于使用且性能优于现有设备的低功耗和中速应用。 /p>

大于轨到轨输入共模电压范围，50 dB共模抑制允许在许多应用中进行高侧和低侧检测，无需担心超出范围且不会影响精度。 2.5 V至24 V的极宽工作电源电压范围消除了在极端条件下对功能的任何顾虑，并提供了在多种应用中的灵活性。此外，大多数设备参数对电源变化不敏感。这种设计增强是简化其使用的又一步。

LM8272采用8引脚VSSOP封装。

特性

（V _S = 12V，T _A = 25°C，典型值除非另有说明）。

GBWP 15MHz
宽电源电压范围2.5 V至24 V
压摆率15 V /μs

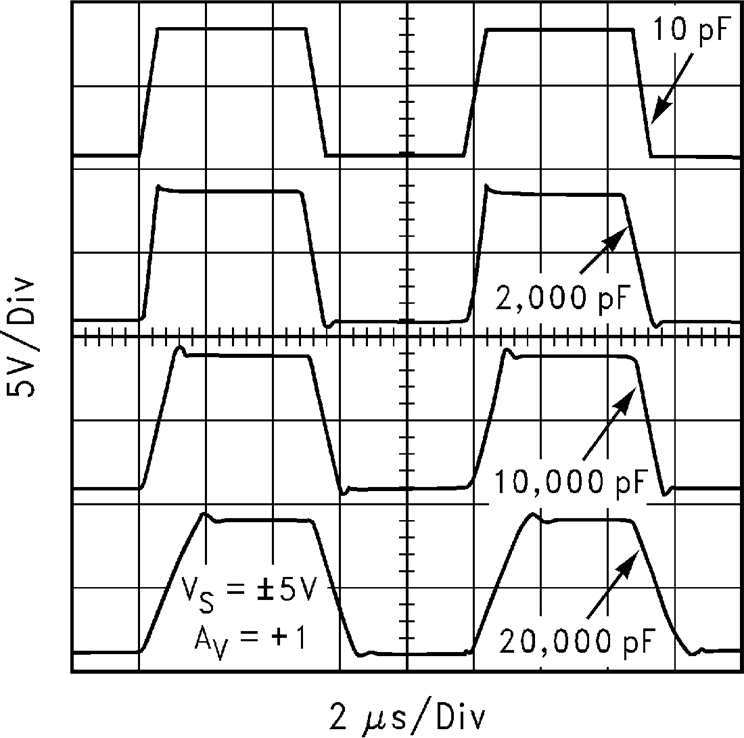

电容器负载容差无限制
输出短路电流±13 0mA
输出电流（电压为1 V）±65 mA
输入共模电压0.3 V超出导轨
输入电压噪声15 nV /√ Hz
输入电流噪声1.4 pA /√ Hz

参数与其它产品相比通用运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

LM8272	LM6142	LM6144	LM7301	LM8261
2	2	4	1	1
2.5	1.8	1.8	2.2	2.5
24	24	24	30	30
13	17	17	4	21
12	25	25	1.25	12
In Out	In Out	In Out	In Out	In Out
5	1	1	6	5
0.9	0.65	0.65	0.6	0.97
15	16	16	36	15
Catalog	Catalog	Catalog	Catalog	Catalog
-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 85
VSSOP	PDIP SOIC	PDIP SOIC	SOIC SOT-23	SOT-23
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC)	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
2	3	3	2	2
High Cload Drive	N/A	N/A	N/A	High Cload Drive
2000000	280000	280000	200000	2000000
80	107	107	93	110
100	8	8	9.5	53
Bipolar	Bipolar	Bipolar	Bipolar	Bipolar
