随着千兆以太网和PoE供电技术在安防监控、工业控制、通信基站等场景的普及，雷电感应和浪涌过电压对RJ45 接口设备的威胁已成为不容忽视的问题。雷击感应能量通过网线侵入设备端口，轻则造成通信中断，重则击穿交换机PHY芯片或PoE供电控制器，带来直接经济损失。千兆信号浪涌保护器的正确选型与部署，是弱电系统防雷工程中必须认真对待的环节。

一、地凯科技千兆信号浪涌保护器的应用场景

信号浪涌保护器的核心作用是限制雷电感应、电磁脉冲和操作过电压通过信号线路传入设备，与电源SPD的并联安装方式不同，信号SPD必须串联在信号通路中。千兆级别的要求更是将带宽、插入损耗和寄生电容等指标推到了很高的门槛。

根据应用场景的不同，千兆信号浪涌保护器可以分为几种主要类型。网络信号防雷器采用RJ45接口，支持千兆传输速率，主要用于局域网交换机、服务器、无线AP等设备的端口保护。PoE信号防雷器则在此基础上兼容IEEE 802.3af/at/bt供电标准，同时处理数据信号和直流供电的浪涌防护。此外，还有将以太网端口与电源端口防护集成在一起的网络电源二合一防雷器，适合户外立杆或设备箱等空间受限的场所。

在实际工程中，千兆信号浪涌保护器的选型必须紧扣场景需求。安防监控系统里室外摄像头通过PoE网线传输视频和电源，是感应雷的重灾区，每台室外设备前端都应部署PoE二合一SPD。工业自动化现场中PLC与户外传感器之间的信号线缆长达数百米，相当于感应雷的“天线”，必须在仪表端和控制室机柜入口分别设置保护。通信基站位置高耸暴露，以太网管理接口和同步接口面临极高的雷击风险，需在设备端口前串联安装支持千兆带宽的信号SPD。数据中心是敏感电子设备密度最高的场所，从进线端到服务器机柜末端需建立三级防御链。

网络信号浪涌保护器,信号SPD防雷网络信号浪涌保护器,信号SPD防雷网络信号浪涌保护器,信号SPD防雷

二、地凯科技POE口数字信号电路的防雷策略

PoE供电技术通过同一根网线同时传输数据和直流电力，这对防雷保护提出了比纯数据线路更高的要求。POE端口的防雷必须兼顾两个方面：数据信号的完整性保护和直流供电线路的过电压抑制。

IEEE 802.3af/at/bt标准定义的PoE供电电压范围为44V至57V，防雷器的Uc值通常取60V至75V，既要确保正常工作时不误触发，又要保证浪涌来袭时能有效钳位。在电路保护结构上，成熟的方案采用多级防护：前端用气体放电管承担共模浪涌的大能量泄放，变压器后级用低结电容的TVS阵列吸收差模能量并精细钳位残压。对于千兆速率，防雷器还需满足全8芯保护和低插入损耗的要求，千兆以太网要求带宽≥250MHz，插入损耗通常应控制在0.5dB以内。

具体到产品选型，标称放电电流In一般要求≥5kA（8/20μs波形），户外长距离布线建议升级到10kA以上；电压保护水平Up方面，线-地共模应≤600V，线-线差模应≤20-40V，以避免以太网变压器和PHY芯片受损。响应时间则需控制在1纳秒以内，这与所选用的TVS器件直接相关。

三、地凯科技千兆信号浪涌保护器的选型与部署方案

选型原则

响应速度快：确保在纳秒级时间内抑制浪涌，保护终端设备。

低残压：最大限度降低被保护设备承受的电压。

高通流能力：能承受多次雷击或高幅值浪涌而不损坏。

支持POE：不影响千兆数据传输，兼容电源传输标准。

典型部署方式

一级保护：建筑物入口处安装总线型浪涌保护器，阻挡高幅值雷电进入网络。

二级保护：关键网络设备前端安装分支保护器，如交换机、摄像头端口，形成局部防护。

多级防护组合：总线+分支保护结合，可在园区或楼宇中形成完整防雷体系，保障千兆网络和POE设备安全。

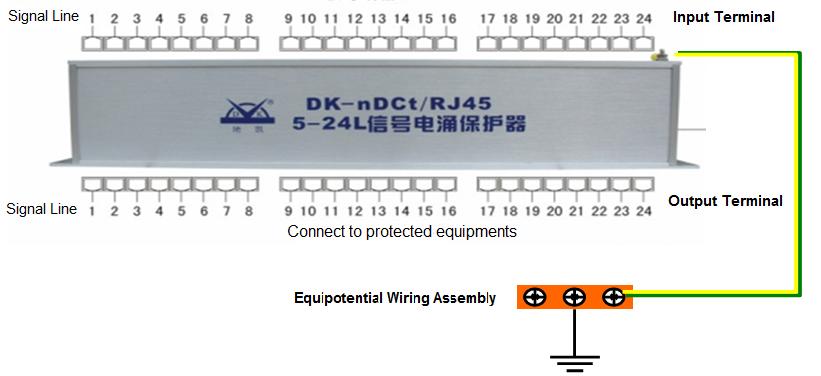

对于多端口汇聚的场景，比如机房的汇聚交换机，推荐使用8口、16口或24口的机架式千兆PoE防雷器，统一安装在19英寸标准机柜内，整洁可靠。对于室外立杆摄像头这类单点位设备，RJ45+PoE二合一SPD是最实用的选择，将数据和供电的防护集成在一个防水外壳中，布线简洁且防护完整。
