射频衰减器的原理：吸收型衰减器与反射型衰减器的结构与应用

在射频系统设计中，射频衰减器主要用于控制信号电平大小。按照原理可分为吸收型和反射型。今天我们就来详细说说这两种衰减器。

吸收型衰减器

吸收型衰减器通过内部的电阻网络将多余的射频能量转化为热能消耗掉，只让目标强度的信号顺利通过。吸收型衰减器最大优势在于其卓越的阻抗匹配性能。由于它本质上是一个纯阻性网络，对前级和后级的阻抗影响极小，因此能提供非常平滑的驻波比和宽频带响应。无论是在直流还是高频段，它都能保持稳定的衰减量且不会引入额外的相位失真。吸收型衰减器被广泛应用于矢量网络分析仪等精密测试仪器、基站发射链路以及雷达前端，用于防止接收机过载或改善系统的整体匹配。

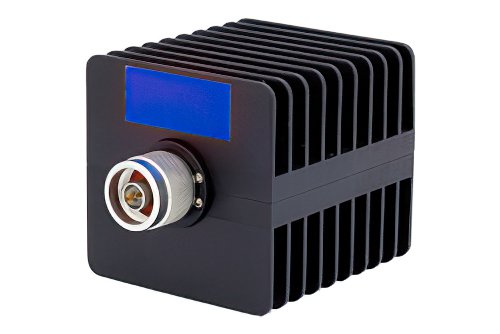

2dB固定式衰减器，N型公头转N型母头，黑色阳极氧化铝散热器主体，额定功率25W，DC~18GHz

反射型衰减器

反射型衰减器通过改变传输线的阻抗特性（例如使用短截线、开路枝节或特殊的MEMS微镜结构），让一部分入射信号发生反射，从而在输出端呈现出衰减的效果。这种设计省去了电阻发热环节，因此结构极简、体积小巧且成本极低。然而，它的致命弱点也恰恰在于“反射”。那些被弹回源端的信号会严重破坏系统的阻抗匹配，导致驻波比飙升，甚至可能干扰前级信号源的稳定性。此外，反射型衰减器的频率敏感性极强，带宽较窄。因此，在现代精密射频系统中，它基本已被边缘化，仅在一些对匹配要求不高、预算极度受限的低频简易电路或非关键的临时调试链路中应用。

总之，吸收型衰减器靠电阻吸热实现衰减，无反射、高精度、宽频、稳定，是射频系统主流；反射型靠阻抗突变反射信号，简单便宜但驻波高、干扰大，仅适合简易低频场景。Pasternack 提供全系列吸收型射频衰减器，包含固定、步进等，频率覆盖广泛，低驻波、高精度、高稳定性，适配实验室、基站、雷达、卫星通信等各类精密射频应用。
