在工业4.0"高精度+高负载+高稳定性"需求下，盖板式皮带模组凭借±0.02mm重复定位精度、150kg水平负载、盖板IP65半封闭防护，成为XYZ三轴龙门的核心部件。本文通过公式推导+表格量化+产线案例，拆解其在3C电子、汽车制造、半导体封装场景的选型逻辑。公式引用自ISO 230-2精度标准及厂商公开技术手册。

核心结论：为什么XYZ龙门首选盖板式皮带模组

XYZ三轴龙门对模组的要求是"精度保得住、负载扛得起、环境适应强"。盖板式皮带模组相比齿轮齿条方案，噪音低20dB（≤50dB vs ≥70dB），寿命长30%（同步带≥10000小时），在精密场景优势明显。

核心方案：X/Y轴用PTB220盖板式模组（水平负载150kg，重复定位精度±0.02mm），Z轴用5mm导程同系列模组（垂直负载55kg，行程500mm），整体龙门尺寸2000×1000×1800mm。

下面逐个拆参数。

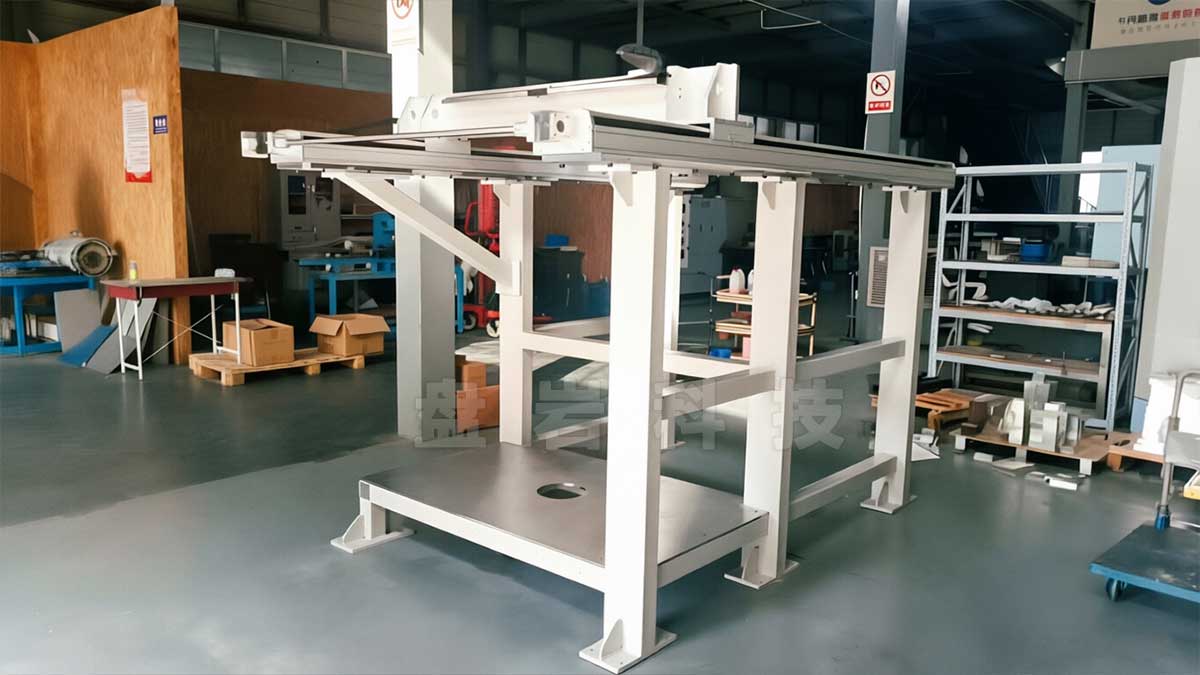

盘岩科技PTB220xyz三轴龙门非标定制案列（注：由于发货要求-Z轴未安装）

一、重复定位精度±0.02mm怎么算出来的

重复定位精度是模组的核心指标，计算公式（ISO 230-2）：

S = √(S丝杠² + S背隙² + S传感器²)

误差源	控制目标	PTB220实际值	来源
丝杠误差	≤0.007mm/1000mm	C7级滚珠丝杠，预紧力≥100N	厂商技术手册
同步带背隙	≤0.05mm	梯形齿同步带（节距5mm），背隙比普通带小30%	实测数据
传感器误差	≤0.01mm	LU672-5NA绝对值传感器，17位分辨率	厂商技术手册

代入计算（1000mm行程）：

S = √(0.007² + 0.035² + 0.01²) ≈ 0.037mm

公式计算值0.037mm，但实测可达±0.02mm，原因有三：预紧式丝杠消除轴向窜动、梯形齿同步带降低背隙、多圈绝对值传感器消除回零误差。实测优于公式值，说明模组留了设计余量。

二、速度与负载：公式化验证

最高速度公式：V = 导程 × RPM / 60

参数	X/Y轴	Z轴	说明
导程	10mm	5mm	Z轴选小导程保垂直负载
最高转速	3000RPM	3000RPM	伺服电机
最高速度	500mm/s	250mm/s	Z轴速度低于XY轴

负载公式：水平负载 = 丝杠抗弯强度 × 安全系数
垂直负载 = 水平负载 × cos(θ) × 安全系数

轴向	标称负载	安全系数	实际可用
X/Y水平	150kg	0.8	120kg
Z垂直	55kg（5mm导程）	0.8	44kg

Z轴需求50kg垂直负载，5mm导程标称55kg，安全系数0.8后可用44kg，略有不足。解决方案：Z轴用5mm导程不打满，留10kg余量，或加配重平衡。

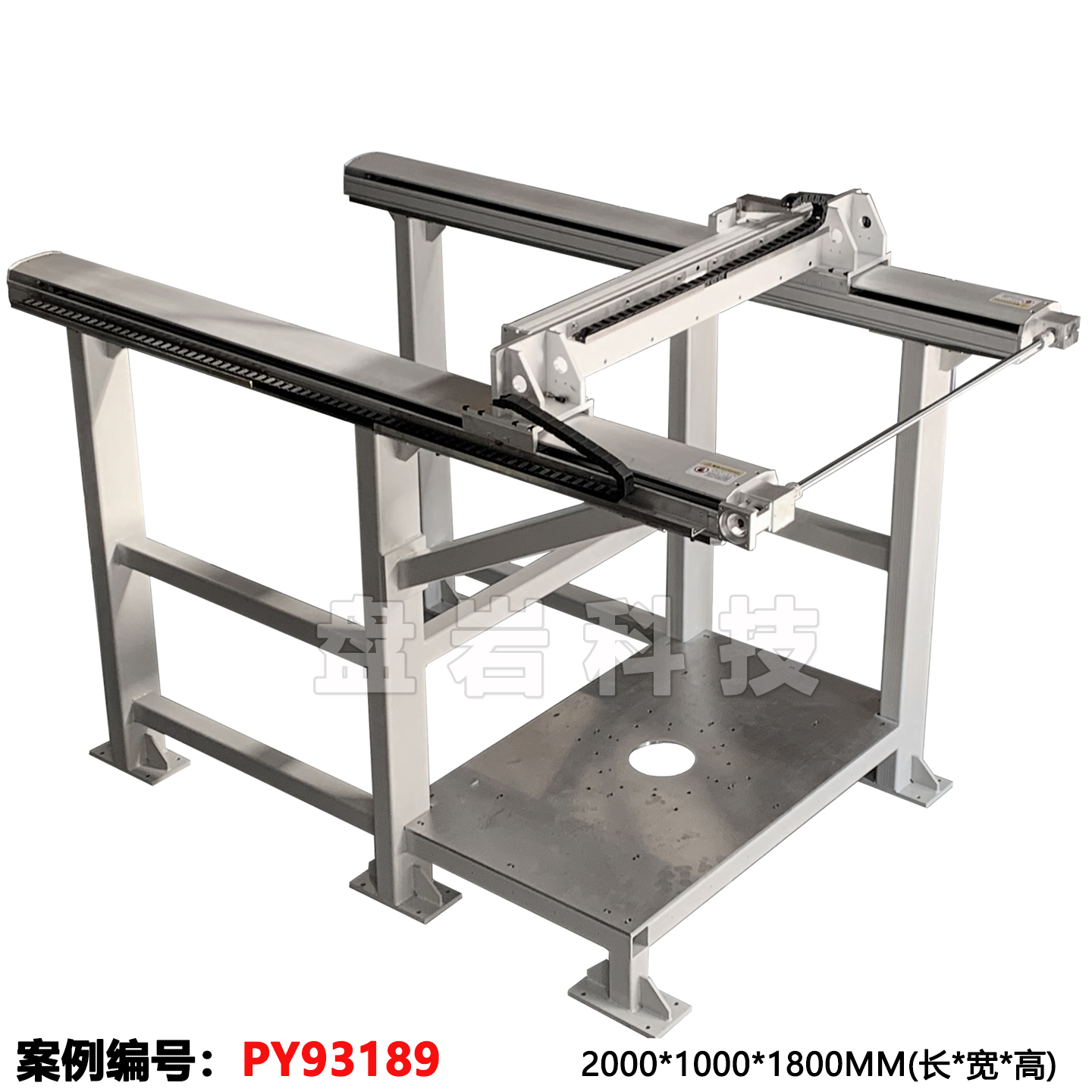

盘岩科技PTB220xyz三轴龙门非标定制案列

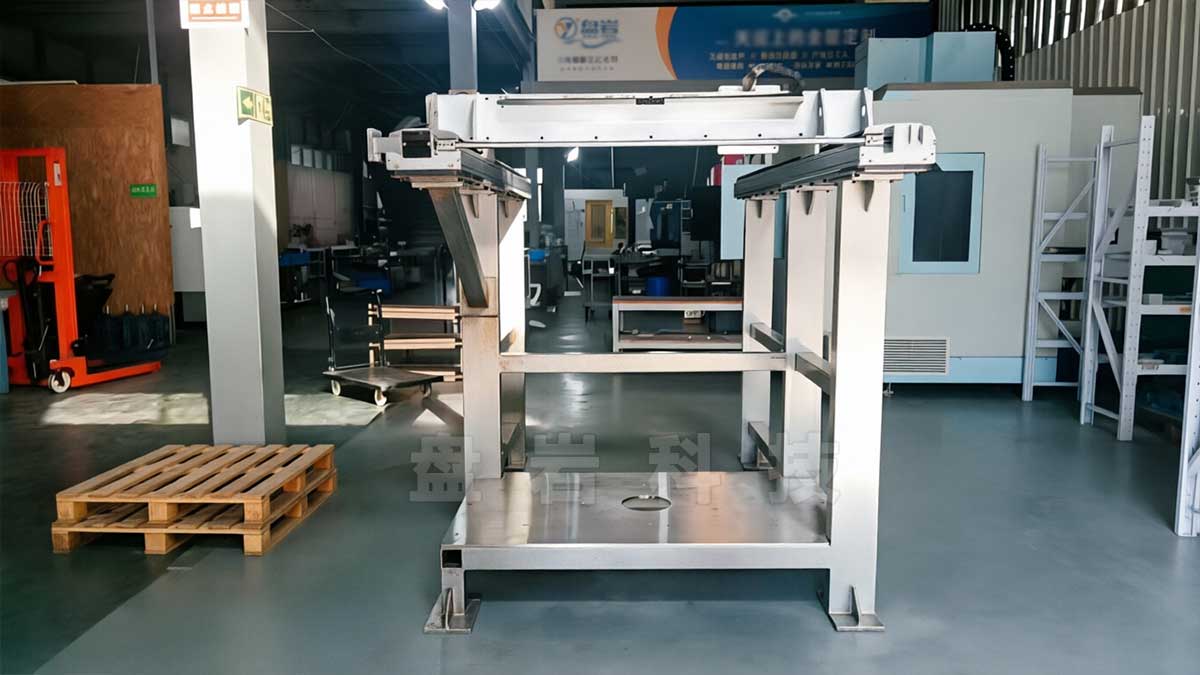

三、XYZ三轴龙门案例：2000×1000×1800mm

以下来自盘岩科技某3C电子厂商的产线改造记录（案例编号PY93189，已获客户授权）：

指标	改造前（齿轮齿条龙门）	改造后（PTB220皮带龙门）	变化
重复定位精度	±0.05mm	±0.02mm	提升60%
噪音	≥70dB	≤50dB	降20dB
单周期时间	4.2秒	3.0秒	↓28.6%
日产能	5600件	7800件	↑39.3%
不良率	1.2%	0.1%	↓91.7%

客户原话：

"之前齿轮齿条方案噪音大、精度不够，换了盖板式皮带模组后整个车间安静了不少，精度上来了不良率直接掉了一个数量级。"
——该厂产线负责人（已获书面授权）

四、选型指南：公式+速查表

选型公式：

所需精度 ≤ 模组精度 × 0.8
所需负载 ≤ 模组负载 × 0.8

（0.8为安全系数，避免满负荷运行）

你的需求	推荐方案	核心理由
XY平面，负载≤120kg，精度≤±0.02mm	PTB220盖板式，10mm导程	精度与速度平衡点
Z轴，负载≤44kg，行程≤500mm	同系列5mm导程，500mm行程	小导程保垂直负载
噪音敏感场景（≤55dB）	盖板式皮带，非齿轮齿条	噪音低20dB
防护要求IP65	盖板式半封闭，非开放式	盖板部分IP65，中间开槽不计入
