在半导体产业的宏大叙事中，先进制程和数字芯片往往占据着聚光灯的核心，但支撑起整个物理世界数字化转型的绝对基石，是模拟芯片。根据 Global Market Insights 的最新报告数据，全球模拟芯片半导体市场规模正以 7.5% 的复合年增长率，向近2000亿美元的庞大体量挺进。其中，2025年的芯片市场基准规模已达约938亿美元。

综合Report Prime 的前瞻数据和《半导体器件应用网》的系统梳理，本文将深度揭秘2025年主导全球模拟芯片市场的十大模拟芯片巨头，同时从选品维度逐一剖析其王牌芯片单品。

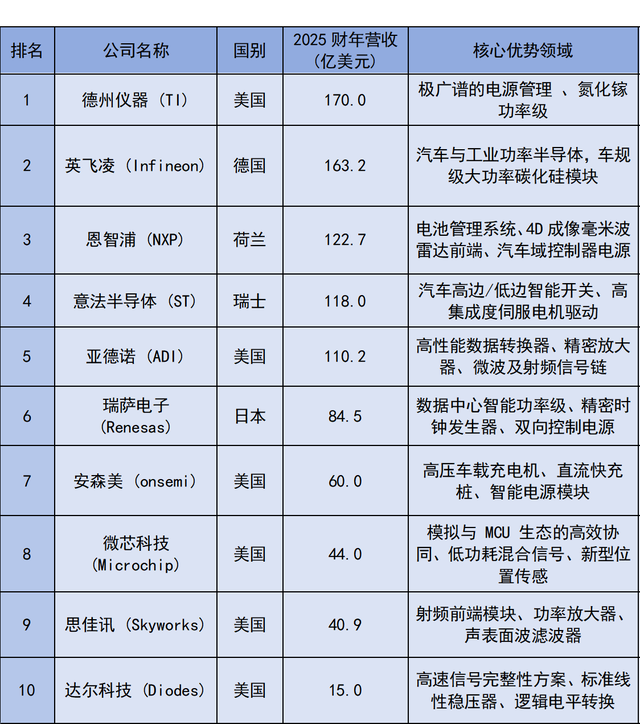

注：英飞凌与瑞萨电子的营收基于其官方披露的欧元与日元财报，按2025年均汇率折算为美元计价，安森美等数值按四舍五入计入。

我们将这十家模拟芯片巨头划分为四大应用阵营，直击它们最具统治力的王牌产品与核心参数。

模拟芯片——功率与宽禁带先锋：主攻大功率、高压与新能源

随着 800V 纯电平台和光伏储能的爆发，传统的硅基 IGBT 逐渐触及物理极限。在第三代半导体的较量中，这三家巨头掌握着绝对的定价权与技术风向。

(1)模拟芯片巨头：英飞凌——800V 新能源车的心脏

巨头选型护城河：极高的长期可靠性与独步天下的先进封装(如双面水冷、压接技术)。在 SiC 领域，英飞凌的沟槽栅工艺成功平衡了导通压降与长期稳定性的矛盾。

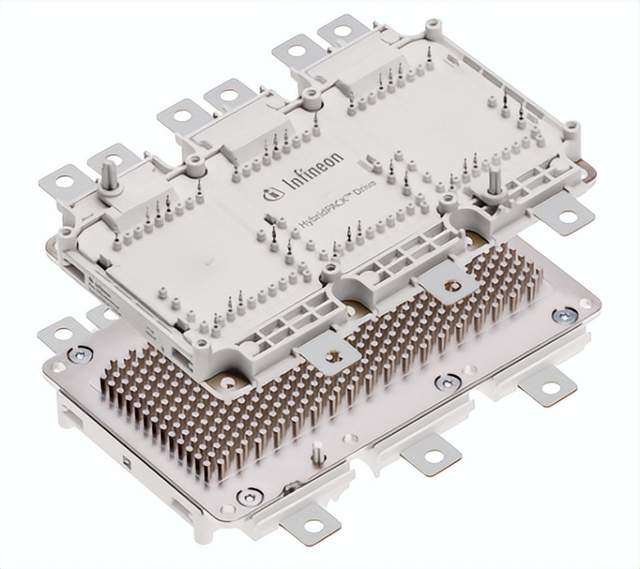

巨头王牌单品：FS03MR12A6MA1B (HybridPACK™ Drive CoolSiC™ 碳化硅功率模块)

1200V 阻断电压，支持 400A 以上的均方根电流输出，采用 PinFin 直接水冷散热底板，是全球超半数高端 800V 新能源车逆变器的首选。它不仅极大降低了开关损耗，其极其成熟的封装设计让热阻降到了最低，是电驱工程师眼里的“定海神针”。

图/巨头产品——模拟芯片

(2)模拟芯片巨头：安森美——高频高压充电的先锋

巨头选型护城河：全球极少数拥有从碳化硅晶锭生长、晶圆制造到模块封装“全产业链垂直整合”能力的大厂，能够保证在产能紧缺时的稳定供货。

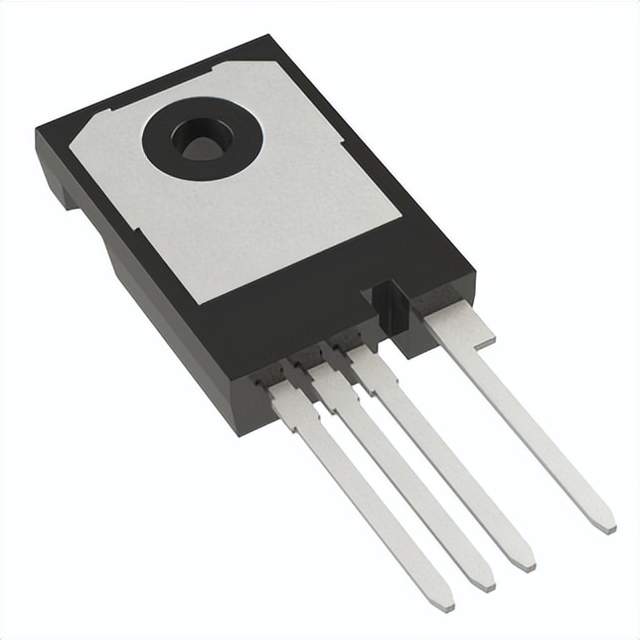

巨头王牌单品：NVH4L015N090SC1(EliteSiC M3S 系列 900V 碳化硅 MOSFET)

900伏击穿电压，15毫欧极低内阻，深度优化了栅极电荷与输出电容。这是一个卡位极其精准的耐压等级。900伏完美向下兼容400伏和800伏电池架构的车载充电机，极低的栅极电荷让其在硬开关拓扑下能轻松跑到几百千赫兹的开关频率，大幅缩减了磁性元件的体积。

图/巨头产品——模拟芯片

(3)模拟芯片巨头：德州仪器——氮化镓功率级的工艺标杆

巨头选型护城河：数万款标准产品积累的巨大生态，以及将控制逻辑与功率器件完美融合的系统级封装能力。

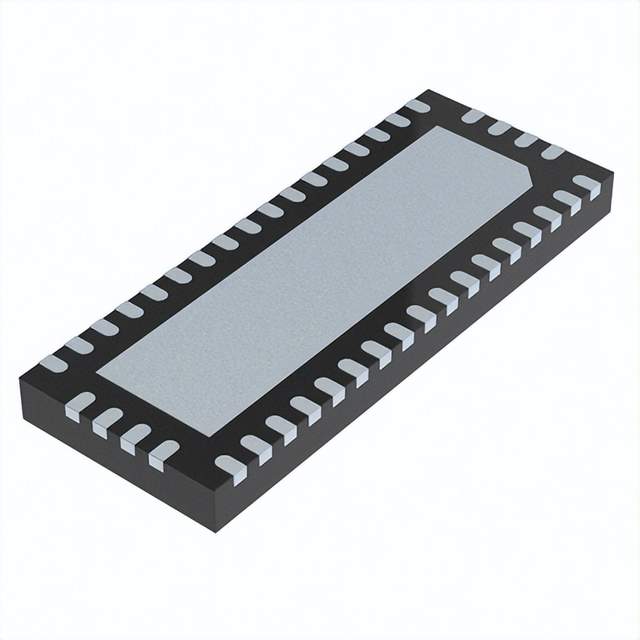

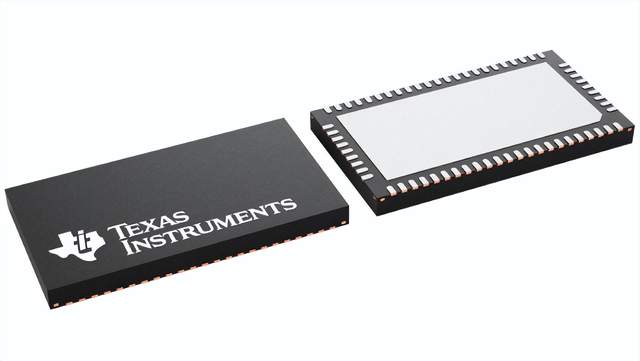

巨头王牌单品：LMG3422R030(集成驱动器的 GaN FET)

600V 耐压，30 mΩ 导通电阻，支持高达 150 V/ns 的压摆率。分立的 GaN 器件在极高频开关时，哪怕走线多出几毫米的寄生电感都可能引发振铃甚至炸机。TI 直接把栅极驱动器、过流/过温保护与 GaN 裸片合封，直接消除了共源极电感，让服务器电源的功率密度突破了此前的物理极限。

图/巨头产品——模拟芯片

模拟芯片——汽车电子与精密驱动双雄：主攻域控、BMS与底盘控制

在这个阵营中，模拟芯片不仅仅是供电或开关，它们正在与微控制器(MCU)和数字信号处理器深度绑定，构成智能汽车和机器人最底层的神经反射弧。

(1)模拟芯片巨头：恩智浦——汽车之眼的“全能视网膜”

巨头选型护城河：将严苛的 ISO 26262 汽车功能安全标准刻进骨子里的设计理念，以及在 RFCMOS 工艺上的深厚造诣。

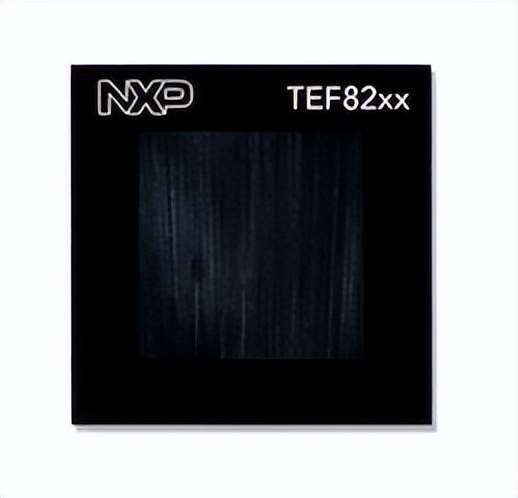

巨头王牌单品：TEF82xx(77GHz 毫米波雷达收发器)

基于高级 RFCMOS 工艺，单芯片集成 3 发 4 收 (3Tx/4Rx) 射频通道及超低噪声的 ADC。传统的汽车雷达需要昂贵的 SiGe 射频芯片配合数字处理芯片，体积庞大。NXP 将极高频射频与数字逻辑完美融合，使得高分辨率的角雷达甚至可以做得像火柴盒一样小，奠定了当下高阶智驾硬件架构的基础。

图/巨头产品——模拟芯片

(2)模拟芯片巨头：意法半导体——伺服驱动的“一站式系统”

巨头选型护城河：极具性价比的高密度集成，以及依托于 STM32 庞大生态建立起来的配套算法库(如电机控制 MCSDK)。

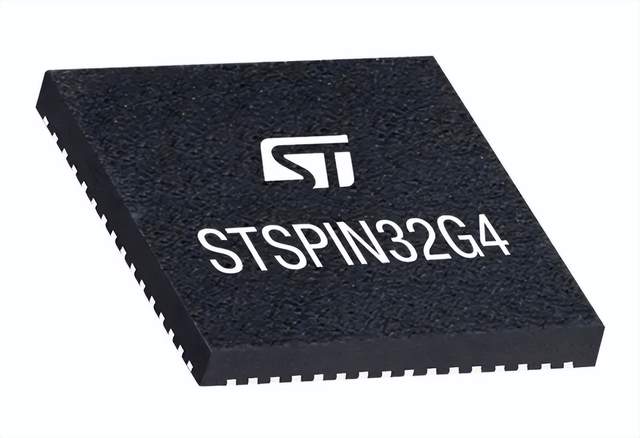

巨头王牌单品：STSPIN32G4(高集成度电机控制)

在 9x9 mm 封装内，集成 170MHz 的 Cortex-M4 内核与 75V 三相半桥栅极驱动器。空间受限型应用的终极杀器。硬件工程师再也不用苦恼如何在一块硬币大小的 PCB 上排布 MCU、驱动IC和精密运放，一颗芯片即可搞定无人机电调或微型机械臂关节的 FOC(磁场定向控制)驱动。

图/巨头产品——模拟芯片

模拟芯片——信号链与高频射频宗师：主攻微弱信号提取与极限线性度

在 5G 通信、医疗核磁共振与精密测试仪器中，如何从杂散的本底噪声中提取微弱的真实信号，是模拟设计中最吃功力的“黑魔法”，而这两家公司是该领域的规则制定者。

(1)模拟芯片巨头：亚德诺——射频与数字世界的“最强转换器”

巨头选型护城河：在极限动态范围、超低信噪比以及超高采样率上无可匹敌的 IP 积累。

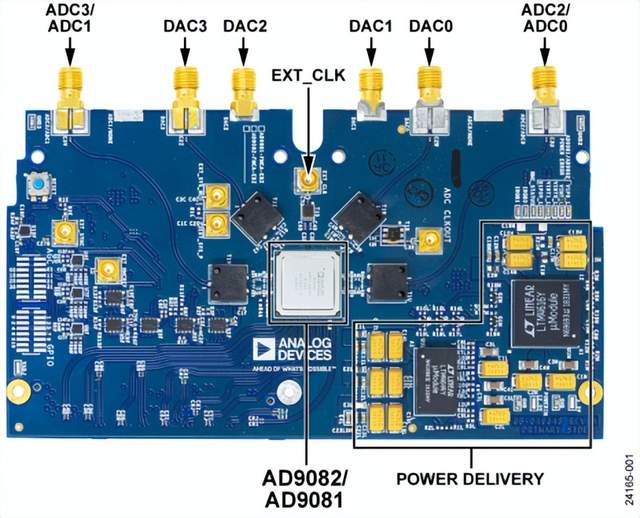

巨头王牌单品：AD9081(混合信号前端 MxFE)

单芯片集成 4 颗 16位 12 GSPS(每秒 120 亿次采样)DAC 与 4 颗 12位 4 GSPS ADC。这颗芯片堪称 5G 宏基站与相控阵雷达的“心脏”。它省去了传统射频设计中繁琐的中频混频环节，能够直接在极宽的频带上对微波信号进行射频直采，其工艺难度和信号纯净度代表了人类当前硅基混合信号的巅峰。

图/巨头产品——模拟芯片

(2)模拟芯片巨头：思佳讯——无线通信的线性度极限

巨头选型护城河：在极小的封装内解决多种高频信号互扰，实现极限线性度与效率的完美平衡。

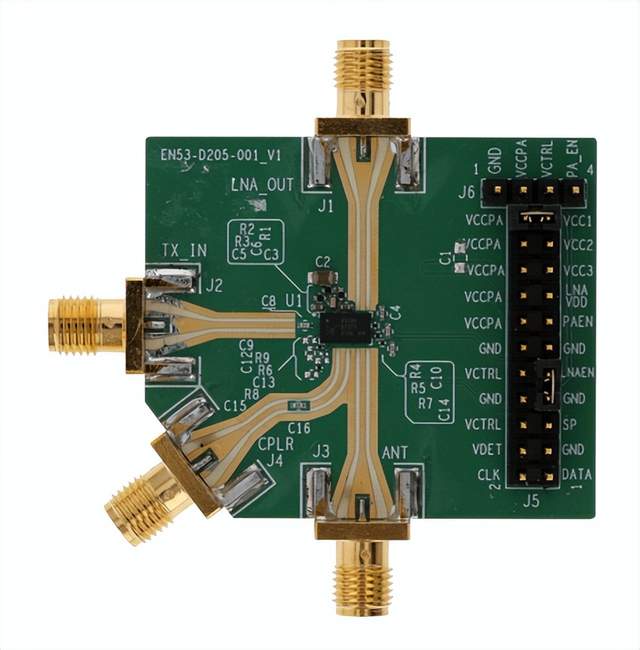

巨头王牌单品：SKY85784-11(Wi-Fi 7 前端模块 FEM)

支持 320 MHz 频宽与苛刻的 4096-QAM 调制，在输出功率 +20 dBm 时仍能保持 -47 dB 的超低 EVM(误差矢量幅度)。Wi-Fi 7 的高速率是以极其脆弱的信号调制换来的，一丝丝失真都会导致降速。思佳讯的 FEM 能够在信号放大时几乎不产生任何额外的非线性失真，是各大品牌旗舰路由器“满血穿墙”幕后真正的硬核支撑。
