亚太地区半导体产业低碳发展的两大硬核路径

碳中和时代扑面而来，正重塑全球产业竞争格局。半导体行业可谓是处于低碳转型的C位焦点，自带双重身份：既是不折不扣的用电大户，也是助力节能减排的关键引擎。

一方面，先进工艺芯片制造工序繁复、生产周期漫长，叠加 EUV 等高能耗设备持续运行，让半导体制造成为典型的高耗能领域，减排压力突出。据 IEA、SEMI 等权威机构统计，全球半导体行业每年耗电量达 200~300 太瓦时。另一方面，半导体器件又是新能源发电、新能源汽车普及、工业节能改造、数据中心降耗的核心硬件底座。可以毫不夸张地说，没有半导体能效技术的持续突破，全球碳中和目标将难以稳步落地。

当前半导体低碳化主要呈现两大发展路径：

一是制造端绿色转型，“做减法”。通过使用绿色电力、优化节能制程、推行材料循环利用，从源头削减生产碳排放；

二是器件端技术革新，“换赛道”。用宽禁带、超宽禁带半导体新材料替代传统硅基芯片，从底层大幅减少电力传输和转换过程中的能源浪费。

亚太地区作为全球半导体产能、终端市场与产业链配套最集聚的核心区域，其零碳发展路径和节奏直接影响全球碳中和进程。

全球风向：半导体低碳两大硬核路径

全球半导体低碳转型已形成 “绿色制造 + 器件革命” 双轮驱动格局。

在绿色制造层面，主打省电、循环、用绿电。造芯向来是高耗能产业，如今的晶圆厂正在告别 “高碳老路”，牢牢抓住能源清洁化、制程节能化、物料循环化三大核心，把低碳刻进生产基因里。大厂的绿电目标更是掷地有声：台积电承诺 2040 年全球运营 100% 使用再生能源、2050 年实现全球运营净零排放；三星、SK 海力士近年也持续扩大可再生能源采购（含长期 PPA 协议），并在全球厂区布局自建分布式光伏电站，稳步推进 RE100 目标，把 “自产绿电” 安排得明明白白。

光刻、刻蚀、薄膜沉积这些公认的 “耗能大户” 工序，通过设备迭代升级、废热回收再利用、生产时序智能调度，晶圆厂综合能耗可实现8%~12%的优化空间，不仅省下真金白银，更创出减碳实绩。

在器件层面，传统硅基器件已逼近材料物理极限，在高压、高频、高温场景下，不仅能耗高，想再提升能效难如登天。以碳化硅（SiC）、氮化镓（GaN）、氧化镓（Ga₂O₃）、氮化铝（AlN）、金刚石为代表的宽禁带与超宽禁带半导体应运而生，这些 “硬核新材料”成为破局关键。

英飞凌、罗姆等功率半导体头部企业实测数据表现亮眼：同等工况下，宽禁带半导体器件相较传统硅基器件综合损耗可降低 60%~85%。不仅能耗更低，还具备耐高温、开关频率高、功率密度优异等优势，堪称能源、交通、工业、算力领域减碳的核心硬件。目前SiC、GaN 已实现规模化商用，广泛应用于新能源汽车、充电桩、5G 基站等场景；氧化镓、金刚石等超宽禁带材料，也正从实验室加速走向产业化，未来减碳潜力无限。

亚太主场：全球半导体重镇，优势无可替代

亚太是全球半导体产业的绝对中心，在产能、市场、产业链完整性上具备不可替代的优势，也是低碳芯片落地最快、规模最大的区域。

根据 OECD《全球芯片格局报告》（2025）与 SEMI 2025 年 Q4 产能报告，2025 年亚太地区占全球晶圆制造产能68%，全球新增晶圆厂70% 以上集中在亚太。3nm 及以下先进制程产能 100% 位于亚太地区，28nm 成熟制程产能亚太占比超80%。市场方面，WSTS 2025年数据显示，亚太地区占全球半导体市场规模61.8%，中国大陆为全球最大单一芯片市场，占比超 30%。

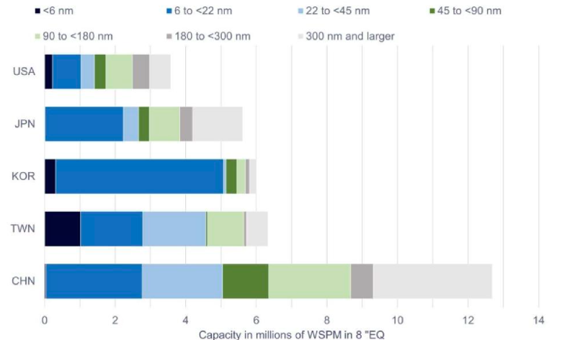

全球半导体晶圆制造核心产能地理分布。 数据来源：OECD半导体生产数据库，Semico Research(2024)，TechInsights(2024)

更关键的是，亚太地区已形成覆盖设计、制造、封测、设备、材料全环节的半导体产业体系，产业链条齐全、区域配套协同性强，在产业响应效率、配套落地速度与综合成本层面，相比其他区域具备显著竞争力。

在半导体低碳转型方面，亚太地区坐拥三大优势：应用场景丰富、政策持续加持、产业协同成熟。这里汇聚了全球体量庞大的新能源汽车、光伏风电、数据中心及高端制造市场，为碳化硅、氮化镓等宽禁带半导体，提供了海量实景测试与产品迭代的优质土壤。据 IEA 2025 年报告，亚太新能源装机规模占全球 55% 以上，新能源汽车销量占全球 65% 以上，数据中心算力增量也占到全球近 50%。

中国、韩国、日本、中国台湾均把半导体低碳化、第三代半导体列为重点发展方向，依托政策引导、资金赋能与行业标准共建，稳步推动产业绿色升级。

区域内部形成了错位互补、分工明晰的产业格局：中国大陆深耕成熟制程、封装测试与终端应用市场；中国台湾在先进晶圆代工、高端芯片设计领域实力突出；韩国在存储芯片与功率器件赛道积淀深厚；日本则聚焦高端半导体材料，以及超宽禁带半导体的前沿基础研究。各经济体精准卡位、联动配合，从上游材料、中游器件模块，到下游终端整机形成完整产业闭环，有效摊薄了低碳新技术的研发与规模化落地成本。

技术破局：亚太降碳 “芯” 方案

亚太地区已形成宽禁带半导体规模商用为主、超宽禁带半导体研发突破为辅的降碳技术路线，整体向高压化、高频化、集成化、车规级产业化方向加速发展。

宽禁带半导体材料商用成熟，亚太产能与市场全球领先

SiC、GaN 是当前最成熟的宽禁带（WBG）半导体材料。据全球市场研究机构Future Market Insights（FMI）2025 年数据显示，亚太地区以35.7% 的收入占比主导全球宽禁带功率器件市场，主要受中国、日本、韩国大规模电动汽车生产、强大的电子制造能力及扶持政策推动。据 Yole 2025 年 SiC 产业报告，2025 年亚太 6 英寸等效 SiC 衬底产能占全球超 40%，位居全球第一。

日本处于全球第一梯队，昭和电工、住友电工合计占据全球 SiC 衬底约 40% 市场份额。2025 年全球 8 英寸 SiC 衬底仍处于小批量送样、客户验证阶段，未实现大规模量产。中国已全面实现 6 英寸 SiC 衬底规模化量产，8 英寸产品进入小批量试产与客户验证。SiC 功率器件批量应用于新能源车主驱、光伏逆变器、工业电源等领域，亚太 SiC 市场规模占全球近 50%，日本罗姆、三菱电机在车载与工业高端 SiC 模块市场占据重要地位。

GaN 在中低压高频场景快速渗透。韩国加速布局 8 英寸硅基 GaN 代工，三星规划专用产线，8 英寸产线较 6 英寸可降低成本 15%~20%，面向数据中心、车载 OBC 等高端应用。日本在 GaN 同质衬底优势显著，住友电工、三菱化学合计占据全球 GaN-on-GaN 衬底约 70% 产能。中国 8 英寸硅基 GaN 外延突破关键瓶颈，处于中试与小批量验证阶段，产品已用于快充、数据中心电源、5G 射频。据集邦咨询 2025 年数据，65W 以上大功率快充 GaN 渗透率达 52%，并在服务器电源领域加速替代硅基方案。

超宽禁带半导体材料领域多点开花，各具特色

氧化镓：超高压 “电力猛将”，撑起电网与新能源车核心

氧化镓（Ga₂O₃）耐压与抗电场能力远超SiC，适配 10kV以上超高压场景，可应用于特高压电网、高铁牵引、大型船舶电力系统等。中国已完成8英寸氧化镓单晶制备与外延工艺验证，逐步走向工程化；日本在 6 英寸晶圆量产、超高压器件研发积淀深厚，开展电网与新能源车主逆变器测试；韩国聚焦单晶与器件设计攻关，布局工业高压电源、光伏储能电站。

氮化铝：高端器件 “散热卫士”，保障设备稳定不发烫

氮化铝（AlN）高导热、低损耗，是高端功率半导体关键基板材料，广泛用于5G基站、800V车载快充、数据中心、汽车电控等领域。中国已建成从原料到基板的完整产业链，中低端产品实现进口替代，高端对标国际水平；日本企业占据全球高端氮化铝基板主流，为车企、通信厂商稳定供货；韩国主攻氮化铝薄膜与高密度封装，导入车载与基站射频，补齐产业链配套。

金刚石：极限场景 “散热王者”，攻克超高功率散热难题

金刚石散热能力达硅的13~17倍，是物理极限级散热与衬底材料，适配军用雷达、工业激光器、航天电源等极端场景。中国在六方金刚石合成、热稳调控取得突破，大尺寸高导热衬底实现小批量试制；日本深耕电子级金刚石工艺，持续突破产业化卡点，预计2030年后有望小批量商用；韩国研发金刚石与 GaN、氧化镓复合键合技术，破解高端器件发热瓶颈，储备下一代技术。

亚太技术演进：高压、高频、集成、车规四大方向明晰

高压化匹配800V以上新能源车、1,500V光伏储能及中高压电网升级需求；高频化提升功率密度、缩小体积，适配数据中心、车载OBC；集成化推动从分立器件向功率模块、系统级封装升级；车规级产业化加快 AEC-Q100/101认证落地，实现材料 — 器件 — 模块全链条高可靠保障，支撑车载长期稳定运行。

场景落地：科技减碳，看得见的效益

发展至今，宽禁带半导体已在新能源发电、新能源汽车、数据中心三大场景实现规模化商用，同时在工业电网领域加速渗透；各场景节能降碳成效，均已通过实际工程项目完成项目级量化测算与实地实测验证。

在新能源发电领域，SiC、GaN 功率器件将光伏逆变器转换效率，从传统硅基高效机型约98.5%，提升至98.8%~99.2%，可直接抬升光伏系统等效发电量。亚太地区是全球新能源装机核心区域，其中，中国年度新增装机规模稳居全球首位；印度、韩国及越南、泰国等东盟国家新能源装机扩容节奏持续提速。宽禁带功率器件已在区域头部企业标杆项目开展试点应用，逐步向清洁能源高效利用场景落地渗透。

新能源汽车是宽禁带半导体市场规模增速最快的核心应用场景，800V高压平台适配SiC功率器件已成为高端纯电车型主流技术路线。据比亚迪、特斯拉及中汽研公开实测数据，搭载 SiC 主驱逆变器可使电驱系统综合效率提2%~4%，百公里电耗下降0.5~1.5kWh，能耗水平得到实质性优化。车载充电机及超级充电桩采用SiC、GaN器件后，功率密度大幅提升，转换损耗与线路损耗同步降低，兼顾补能效率提升与终端用能降耗。日韩车企持续加码800V高压架构SiC车型的研发与量产投放；随着亚太区域高压平台车型渗透率稳步攀升，车载宽禁带功率器件的节能减碳价值将持续释放。

伴随AI产业与数据中心规模持续扩张，机房电力消耗与芯片散热负荷同步走高。GaN架构服务器电源可将转换效率从传统95%~96%提升至97%~98%，万台级大型数据中心可形成可观的年度节电效益。金刚石等高导热复合材料及液冷技术，已在高端AI芯片散热场景批量落地，为算力产业绿色低碳发展提供坚实支撑。中国、日本、韩国、新加坡已先后落地宽禁带电源与高效散热标杆项目，成为亚太数据中心算力节能升级的重要支撑力量。

工业与电网是全社会能耗体量最大的板块。据 IEA 权威统计，工业电机及拖动系统能耗占全球终端能耗接近30%。结合 IEA 及西门子、ABB公开实测数据，SiC高端变频器可助力工业电机系统能耗降低 8%~15%。以中国为例，全面推进低效老旧电机及变频系统节能改造，具备千亿千瓦时级节电、千万吨级碳减排潜力。储能变流器搭载宽禁带器件后，转换效率可提升1%~3%，既能增强新能源消纳能力与电网灵活调节能力，也可有效降低火电调峰配套能耗。马来西亚、印度、泰国等亚太国家，已从产业规划层面布局宽禁带器件在工业变频、电网储能领域的应用，目前整体处于技术培育与示范项目落地阶段。

未来领航：亚太协同，定义零碳新秩序

面向未来，亚太半导体零碳转型将沿着三大主线稳步推进：宽禁带加速普及、超宽禁带迭代落地、全生命周期系统减碳。据SEMI、Yole产业数据研判，2025~2030年SiC、GaN 成本持续下行，在新能源车、光伏、数据中心等场景规模化替代硅基功率器件；2030~2035年，参照中国宽禁带联盟技术路线，氧化镓、氮化铝完成6英寸衬底中试与小批量试制，金刚石半导体完成前沿技术验证，积蓄产业化势能。

凭借产业链、市场、技术三重积淀，亚太已成为全球半导体产业零碳转型的中坚力量，通过区域协同统一标准、共建产业生态，以产业优势赢得全球绿色规则的制定话语权。方寸芯片绿色升级，不仅重塑全球产业秩序，更为亚太地区未来的低碳发展锚定了方向。碳中和浪潮之下，亚太地区正从半导体制造枢纽，迈向低碳创新与零碳生态新高地。
