如何破局晶圆级磁性测试瓶颈，实现TMR传感器高效量产？

引言

磁传感技术现已成为现代电子系统的核心基础，能够在广泛应用中精准检测位置、速度、电流与方向。随着各行业加速迈向电气化、自动化与智能化系统，市场对传感解决方案的精度、可靠性和能效也提出了更高要求。

在现有的各类技术中，隧道磁阻（TMR）传感器凭借高灵敏度、低功耗以及与互补金属氧化物半导体（CMOS）集成的兼容性，已成为一种领先的解决方案。过去十年间，TMR 器件已从早期实验室研发，演变为广泛应用于工业、汽车电子、消费电子、机器人及医疗领域的核心元器件。

与霍尔（Hall）、各向异性磁电阻（AMR）及巨磁电阻（GMR）传感器相比，TMR 技术具备更出色的信噪比与线性度。然而，伴随着这些优势，晶圆级测试与分选流程也更为复杂。在晶圆测试环节，TMR 器件需要在特定方向、幅度与空间均匀性都极为精确的三维磁场下进行测试，这给传感器制造商、晶圆代工厂及测试设备供应商带来了巨大挑战。

随着全球产能持续扩大，尤其是在中国市场，受电动汽车、机器人、智能制造及互联消费电子设备的强劲需求驱动，上述挑战愈发突出。因此，高效、精准且可规模化的晶圆级测试解决方案，对于助力基于 TMR 的系统实现产业化至关重要。

磁传感技术概述

半导体集成电路中采用的磁传感技术包含多种方案，并且在性能上各有权衡和取舍。

霍尔效应传感器的工作原理，是基于电荷载流子在磁场作用下发生的偏转。这类传感器被广泛用于成本敏感型应用，尤其适用于中低精度场景中的位置与电流检测，尽管其性能易受芯片封装过程中的温度漂移与机械应力影响。

AMR 传感器利用电流流向与磁化方向夹角所产生的电阻变化实现工作。其灵敏度高于霍尔传感器，通常用于汽车与导航领域，但相较更先进的技术，其线性度与噪声性能仍有不足。

GMR 传感器采用多层薄膜结构，凭借自旋输运效应实现磁场下的电阻变化。相较于 AMR 传感器，GMR 传感器的灵敏度更高，已广泛应用于工业领域与数据存储领域，但输出信号仍不及 TMR 器件。

基于磁隧道结（MTJ）的TMR 传感器是目前最先进的磁阻类传感器。它包括自由层与参考层两层铁磁层，中间隔着一层超薄绝缘势垒（通常为氧化镁 MgO）。当施加偏置电压时，电子依靠隧穿效应穿过势垒，而电导率则由两层铁磁层磁化方向的相对排列决定。在平行组态下，电阻最小，夹角发生偏移，则电阻随之升高。这一机理使得 TMR 的磁阻比能够轻松超过 100%，具有输出信号强、低噪声的优势，还可实现低至几微特斯拉级别的微弱磁场检测。

图 1：TMR 传感器示意图

基于磁隧道结（MTJ）的 TMR 传感器结构与工作原理，展示了电阻如何随自由层与参考层之间的磁化方向的排列而变化。

应用拓展与市场增长

2023 年，全球磁传感器市场规模约30 亿美元，预计到 2028 年将以超 4% 的年复合增长率（CAGR）持续增长；TMR 传感器凭借高灵敏度、出色的可扩展性与集成能力，将成为增速最快的细分领域。

TMR传感器正广泛应用于各行各业：

工业系统：工厂自动化、能源系统及可再生能源逆变器中的电机控制、精密编码器与电流检测；在这些场景中，设备在温度变化和电磁干扰下保持稳定运行至关重要。

汽车应用：电动助力转向、牵引电机、电池管理系统、轮速检测、换挡监测及高级驾驶辅助系统（ADAS）。

消费电子：智能手机、可穿戴设备和平板电脑，以及电子罗盘、方向检测、手势识别及增强现实（AR）等支持功能。

机器人：工业与协作机器人，提供高分辨率编码器及关节位置反馈。

医疗设备：检测人体生理活动产生的微弱磁场。

中国在这一发展进程中扮演核心角色，无论是电动出行、工业自动化、机器人，还是先进电子制造领域，都展现出了强劲的发展势头。中国的电动汽车产量、电池系统与智能制造基础设施的快速扩张，正持续推动对于高精度传感技术的需求。与此同时，随着本土半导体实力不断提升，先进封装测试生态持续发展，行业对于能够适配下一代器件、可规模量产的高性能晶圆级测试解决方案的需求也变得愈发迫切。

晶圆级测试：一项复杂的技术挑战

尽管 TMR 传感器优势显著，但其晶圆级测试环节复杂度极高。

与通常在相对较低磁场下工作的霍尔器件或各向异性磁阻（AMR）器件不同， TMR 传感器需要微特斯拉至数百毫特斯拉范围内的可控磁场。测试需覆盖两种测量模式：

小回线（minor loop）：磁场通常为几十毫特斯拉，用于表征传感器的线性响应

大回线（major loop）：需施加高达数百毫特斯拉的磁场，使器件达到磁饱和状态

此外，TMR 传感器可在平面模式下工作，也可作为三维角度传感器，这就要求对 X、Y、Z 三轴方向的磁场矢量进行精准控制。

晶圆级测试通常使用自动探针台完成，晶圆被放置于金属吸盘上。该结构将磁场生成系统限制在上半空间，并对如何施加磁刺激（Magnetic Stimuli）产生了制约，因此必须采用投影式磁场（Projected Magnetic Field）方案。

由于探针测试环境中存在各种寄生效应，想要实现高精度测试极具挑战性。探针卡或探针腔室的金属部件，会通过屏蔽效应与涡流效应造成磁场畸变。为抵消这些影响，不仅需配备搭载原位磁场传感器的闭环校准系统，还需要精密的机械定位系统。

为了提升产能（Throughput），测试过程必须进行快速且可重复的磁场扫描。然而，扫描速度提升会加剧涡流效应，导致测试精度下降。与此同时，为提升测试效率所采用的并行测试方案，也带来了更多技术难题。

总体而言，TMR 传感器的晶圆级测试需要在多项相互制约的关键参数间寻求平衡：包括磁场强度、精度、均匀性、扫场速度与并行测试能力。然而，单一参数的提升，往往以牺牲其他参数为代价，这使得系统的整体优化难度变得异常复杂。

专用磁测试解决方案

为应对上述挑战，Hprobe 开发的专用磁测试仪器已面市，专门用于 TMR 及相关磁传感器的晶圆级测试。

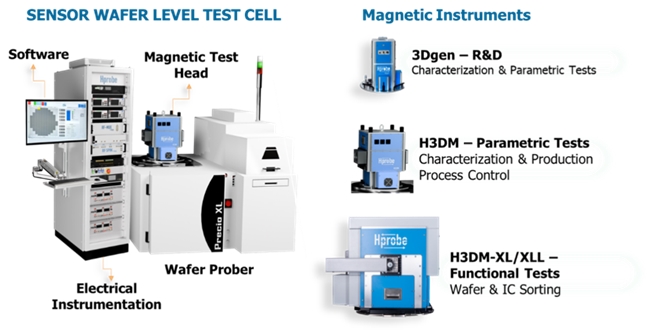

Hprobe用于磁传感器测试的测试仪器

这类仪器集成了专有的三维磁场发生器，可投射 X、Y、Z 三轴分量独立可控的矢量磁场。它们可作为磁场任意波形发生器使用，实现灵活、可编程的磁激励波形。

针对不同的具体需求，不同的系统配置也进行了优化，包括：

最大化面内场强（X#x2011;Y方向）或面外场强（Z方向）

实现大面积的磁场均匀性

实现超快速扫场（高 dB/dt）

为 2D 及 3D 测量提供精确的角度控制

典型的运行参数范围包括：

低场工作模式：可低至约 1 mT

全三维矢量控制：任意方向高达 ~200 mT

单轴模式：垂直方向上最高可达到~650mT，在面内方向上可达到~500mT

为了确保测试的精度和可重复性，每个系统均集成一个自动磁场校准单元（FCU），并在被测设备（DUT）的位置放置了一个经过校准的 3D 传感器，这样一来，系统就能对磁矢量进行实时校准，并补偿包括地磁场等环境因素在内的残磁场，最终，其测试精度可优于 10 μT。

作为晶圆级探测的一站式解决方案，该系统（三维磁场测试仪器）可与商用自动测试设备（ATE）或定制化测试系统连接；支持基于 TCP/IP 协议的 SCPI 指令控制，能够实现磁激励与电学测试的同步联动。

该系统兼容标准探针卡，支持多探针配置，可覆盖 #x2011;40 ℃ 到 200 ℃ 的温度范围，既能满足研发需求，也适用于大规模量产场景。

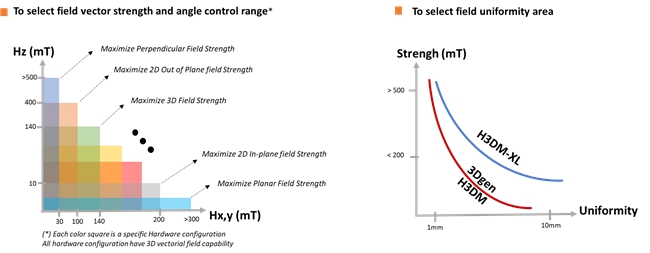

图 2：Hprobe 的3D磁场发生器配置

展示了晶圆级测试所用 3D 磁场发生器的配置，分别呈现出面内、面外及完整 3D矢量磁场控制的各类优化模式。

小结

TMR 技术已成为下一代磁传感技术的基石，可在各类应用场景中实现高精度、高线性度与低功耗性能。但这类性能优势，也对其晶圆级测试环节提出了严苛要求。

需要在大面积晶圆上实现精准、稳定和全矢量磁场控制，同时具备高吞吐量，并适配自动化测试系统。传统测试方案已无法满足上述要求。

Hprobe 开发的专用磁场测试仪器，集成高精度三维磁场发生器技术、自动校准及先进控制功能，为解决上述难题提供了高效解决方案。该类仪器既可完成精细的器件性能表征，也能适配规模化量产测试，全面保障测试的精度、可重复性与测试效率。

随着高性能磁传感器的市场需求持续攀升（中国及亚洲地区的需求尤为突出），此类技术成为衔接实验室创新与工业量产的关键纽带，助力下一代磁性 IC 稳定落地、顺利推向市场。

在此背景下，生产效率与良率优化成为制胜关键。先进的晶圆级磁场测试方案，不仅能够保障器件性能，还可直接助力大规模量产场景下的工艺管控、良率提升与成本优化。

###
