Samtec阻抗科普系列三 | 阻抗的选择

前 言

之前，我们发布了2篇关于阻抗的系列文章，Samtec阻抗科普系列一 | 阻抗原理解析 ， Samtec阻抗科普系列二 | 阻抗的管理。

我们深入解析了阻抗的定义、影响阻抗的关键因素 ，以及阻抗在各类应用场景中的实际意义；更了解了工程师们是如何通过精心设计线缆和连接器来控制阻抗的。

今天，我们将探讨为什么不同应用需要不同的阻抗。首先要回答的问题很直接：为什么一开始就会存在不同的阻抗值？

答案在于历史、物理学以及对更高传输速度永无止境的追求。诸如 以太网（Ethernet）和PCI Express等标准各自确定了其阻抗目标 ，这些目标是由技术和实际原因共同塑造的。随着数据速率不断攀升，设计师们现在面临着 在实现一流信号完整性的同时，管理这些差异的挑战 。

为什么阻抗会变化

直流电路的电阻只需要尽可能低。而谈到阻抗， 需求则是平衡 ——确保信号在传输过程中不发生失真或反射。但选择合适的阻抗取决于具体应用：

以太网(100 Ω)： 以太网作为一种差分信令标准发展而来，专为通过双绞线电缆进行长距离数据传输而设计。100欧姆的差分阻抗提供了强大的抗噪能力，并与现成的铜缆兼容。这种兼容性对以太网在网络领域的主导地位产生了重要影响。

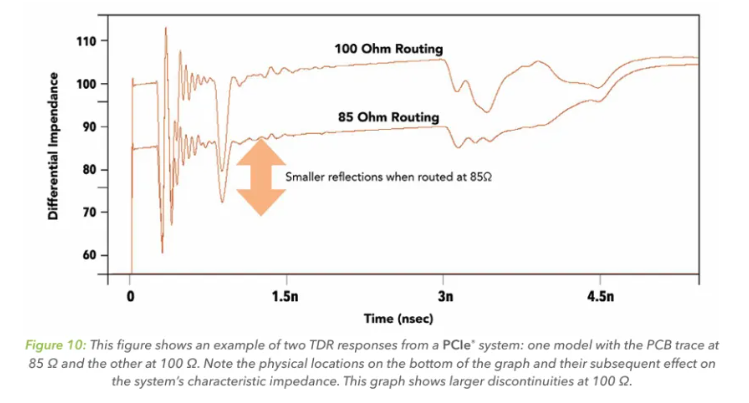

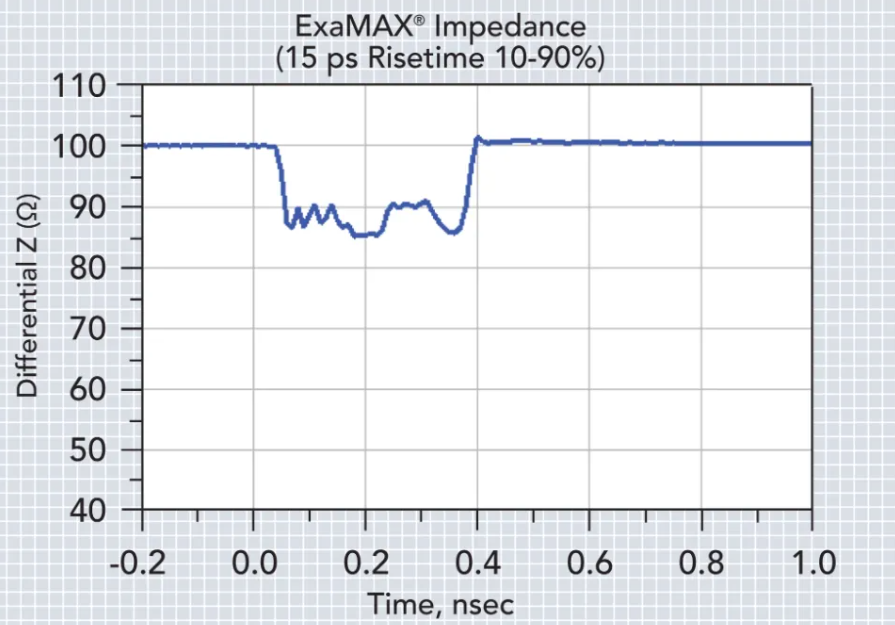

PCI Express (85 Ω)： PCIe的短距离、板级环境使工程师能够围绕85欧姆进行优化。这个数值在PCB走线和连接器的带宽与插入损耗之间取得了平衡，这在紧凑型、高密度计算系统中尤为重要。

印刷电路板(约90 Ω)： 由于材料特性，大多数PCB的自然阻抗值接近90欧姆。这是一个可靠的目标，设计师可以在许多PCB设计中一致地实现它。

这份清单展示了常规使用中各种各样的阻抗值。 更重要的不是某个值普遍优于其他值，而是每个值都反映了其应用的技术和实际需求 。

选择中间路径

不同系统中使用的各种阻抗值为系统架构师带来了复杂的选择：他们应该使用哪个阻抗值？

这就是为什么Samtec将目标定为92欧姆，这是一个 在各种行业标准中都能表现良好的平衡解决方案 。它 在PCB应用中无缝工作，同时与以太网和PCIe信令提供强大的兼容性 。在运行于56 Gbps及更高速率的高速系统中，微小的阻抗失配也会产生巨大影响。

选择92欧姆是一个 务实的折衷方案 ，能 最大限度地减少反射，同时为用户提供最大的灵活性 。

将信号移出板外

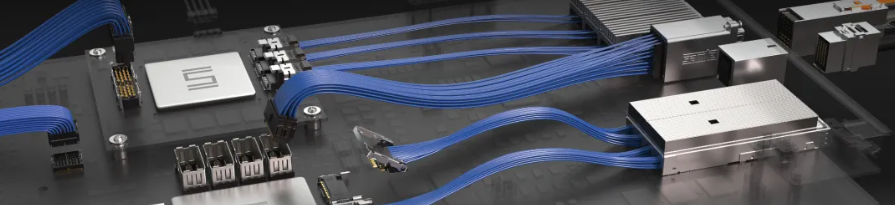

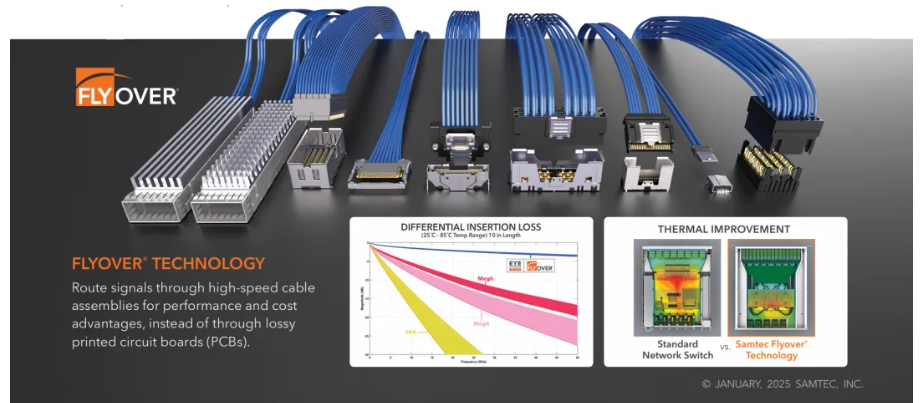

传统的PCB走线面临物理限制 。随着速度的提升，衰减、串扰和信号损耗都会增加。Flyover®线缆组件通过在芯片附近和板对板之间布线，将关键信号转移到超低损耗的线缆中，从而规避了许多此类挑战。

通过控制从芯片到PCB引出端再到线缆的信号链阻抗，Flyover®架构能够 提供在极高数据速率下更清晰的“眼图” 、 更长的传输距离和更稳健的性能 。这是对传统PCB布线局限性的直接回应。

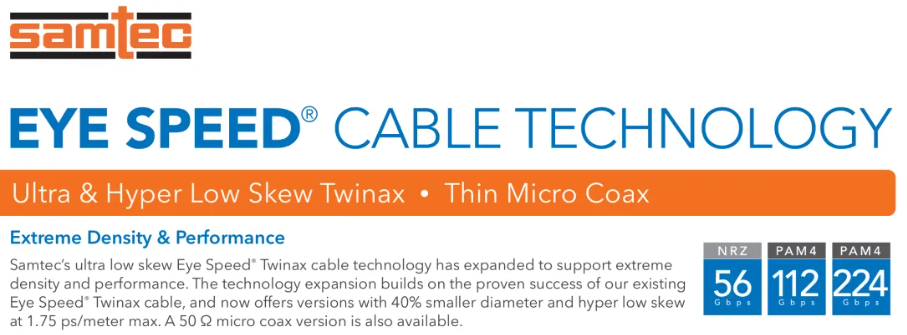

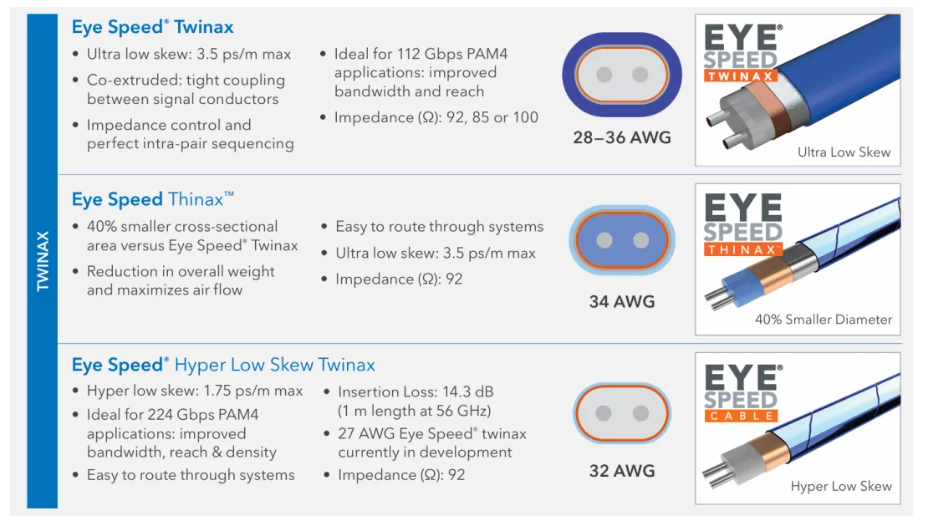

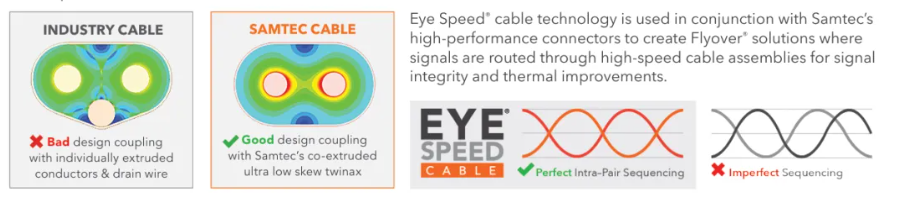

Samtec的Eye Speed®线缆具备 超低skew特性 ，可实现 精准的时序控制与通道对齐 ，这对于在多通道系统中保持信号完整性至关重要。对于 高达224 Gbps及以上的下一代数据速率 ，Samtec的Hyper Low Skew Eye Speed®线缆提供了业界最低的skew性能。结合92欧姆的设计方法，它使系统架构师能够在保持与现有生态系统互操作性的同时，自信地扩展到最快的新兴标准。

选择合适的阻抗

那么，为什么阻抗很重要？

因为 每个应用环境都有其自身的要求 ，失配可能意味着 flawless operation（完美运行）和costly design challenges（代价高昂的设计挑战）之间的区别 。以太网优先考虑长距离和抗噪性，而PCIe针对高带宽进行了优化，PCB叠层则为了可制造性而倾向于90欧姆。Samtec的92欧姆线缆解决方案统一了这些要求，以实现前沿性能。

随着速度的提高和标准的不断演进， 选择合适的阻抗仍然是实现信号完整性的核心 。Samtec的92欧姆Flyover®解决方案和Eye Speed®线缆技术通过弥合标准之间的差距并突破PCB的限制，提供了同类最佳的性能。

若想深入了解阻抗、互连设计和系统优化背后的原理， 请查阅《Samtec信号完整性手册》 。对于希望应对高速系统设计挑战的工程师来说，这是一本必不可少的资源。

资料下载&拓展讨论

若您希望深入了解阻抗对信号完整性的影响，可前往官方公众号， 输入“SI”，获得链接，下载《Samtec信号完整性技术手册》 。

如需技术支持，可访问Samtec官网信号完整性服务专栏，或直接联系Samtec中国团队。
