基于晶丰明源LKS32MC03x系列MCU的智能洗地机助力轮驱动方案

智能清洁电器持续升级，洗地机的竞争早已不止停留在吸力、续航或外观设计。作为影响用户体验的关键环节，助力轮系统正在从“移动部件”转变为集动态感知、实时响应与智能控制于一体的核心行走系统。尤其在中高端家用洗地机场景中，全场景自适应助力、毫秒级扭矩响应和智能推拉助力，已经成为产品差异化的重要方向。

家用洗地机普遍采用模块化集成设计，将助力算法、电机驱动与轮体结构整合为标准驱动轮模组，通过整机主控与助力轮协同控制，可快速适配不同净重、续航的整机平台。这不仅能让用户在推拉时几乎感受不到机身重量、清洁更省力，也能帮助终端客户降低整机底盘调校难度、提升量产一致性。

晶丰明源推出基于LKS32MC03x 系列高性能MCU 的智能洗地机助力轮驱动方案，采用48MHz Arm Cortex-M0 内核与丰富外设资源，结合高精度传感器实时感知电角度，支持转矩控制、转速控制、位置控制三大核心控制模式，兼顾精准控制与低噪运行，打造了集合MCU、算法、软件及工具链在内的完整电机驱动方案。

主控芯片LKS32MC03x系列

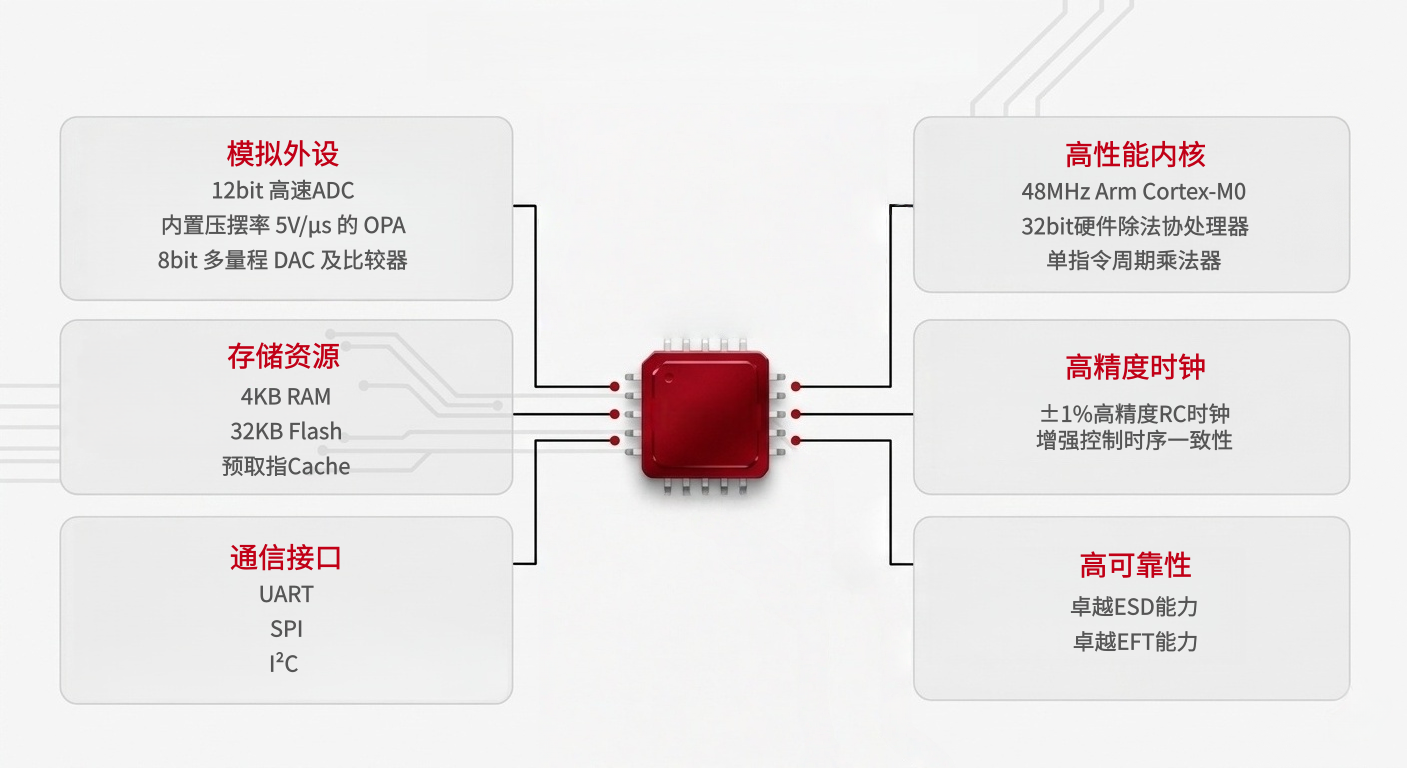

LKS32MC03x 系列 MCU 采用 48MHz Arm Cortex-M0 内核，内置 32bit 硬件除法协处理器与单指令周期乘法器，可满足助力轮应用对实时控制性能的需求。芯片集成 4KB RAM、32KB Flash 及预取指 Cache，并配备 12bit 高速 ADC、内置压摆率 5V/μs 的 OPA(支持单/双电阻采样)、8bit 多量程 DAC 及比较器等模拟外设资源。

同时，LKS32MC03x 系列支持 UART、SPI、I²C 等多种通信接口，内置 ±1% 高精度 RC 时钟，可增强控制时序一致性。此外，芯片还具备较好的抗 ESD 与 EFT 能力，可满足复杂应用环境下的稳定运行需求。

助力轮驱动方案差异化优势

晶丰明源洗地机助力轮方案在全场景自适应、毫秒级响应与低功耗耐用三大核心需求之间实现了良好平衡。无论是整机厂商关注的开发效率、量产一致性，还是终端用户关注的推拉手感与耐用性，该方案都具备较高适配价值。

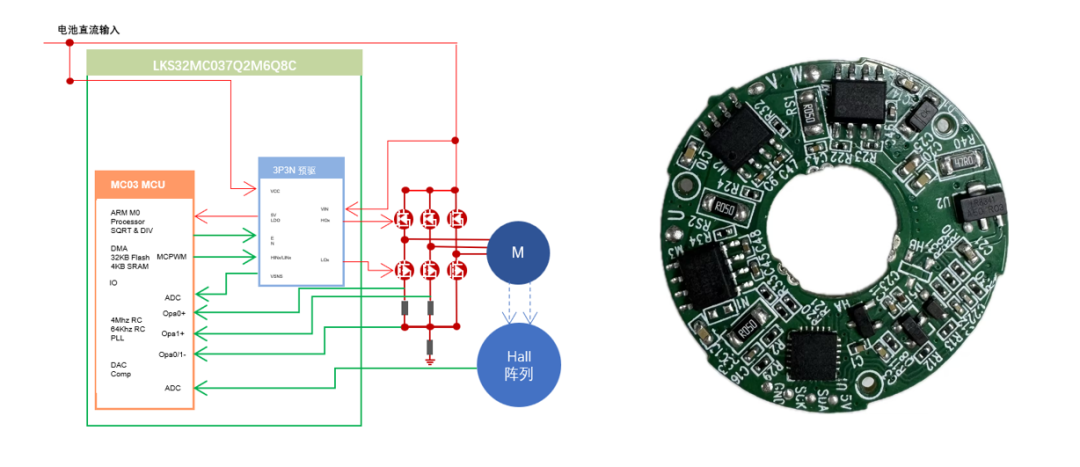

图1. 方案应用拓扑与评估板

多重保护层层设防 助力手感稳定如初

集成过欠压、硬件/软件过流、温度、堵转等多重保护机制，异常工况自动保护

支持刹车功能，突发状况快速锁止，保障使用安全

助力手感符合人体工学，推拉力度自然省力

启动丝滑快速 运行平稳跟手

搭载高精度启动算法，静止加速无顿挫，启停瞬间手感柔和

正反转切换转速无超调，全速域运行平稳如一

三环全集成 控制一芯搞定

集成转矩环、转速环、位置环，扭矩输出精准、速度响应迅捷、位置控制可靠

三环深度协同，一套方案覆盖清洁全场景

接口复用兼升级 免拆轮组更省心

支持通过电机4pin接口直连进行OTA固件升级

程序迭代与售后维护无需拆卸轮组，大幅降低运维复杂度

实测数据让性能有据可依

驱动方案性能测试

利用LKS32MC03x系列助力轮驱动方案，在标准台架上对助力轮模组进行全工况带载测试，关键性能数据如下：

•峰值效率：66.7% @ 64 mN·m / 355 rpm

•最大输出功率：5.196 W @ 224.6 mN·m

•最高转速：400 rpm @ 轻载工况

•高效区间：50%以上效率覆盖转矩范围约20～200 mN·m

测试曲线表明，助力轮在变负载典型工况下均保持平稳运行，电流与输入功率随负载线性增长且无异常跳变，转速下降平滑无突变，数据验证了助力轮模组在全工况下的稳定性与高效性。

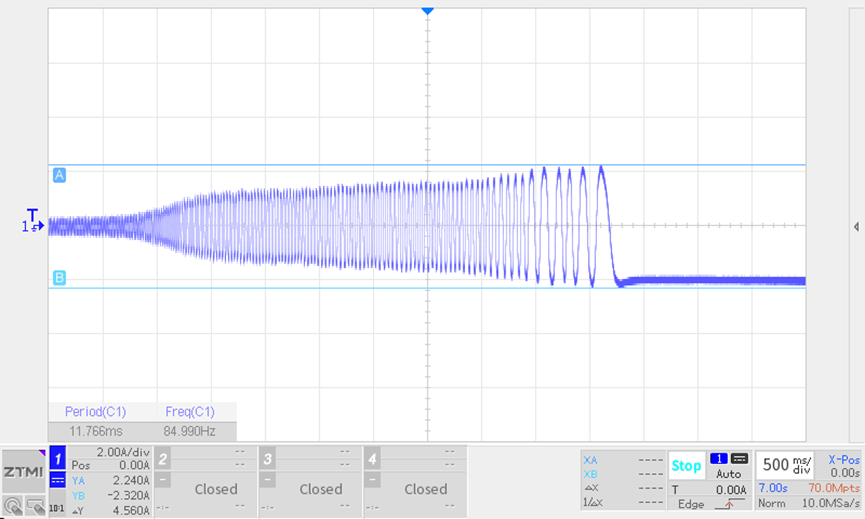

图2. 加载测试助力轮相电流波形

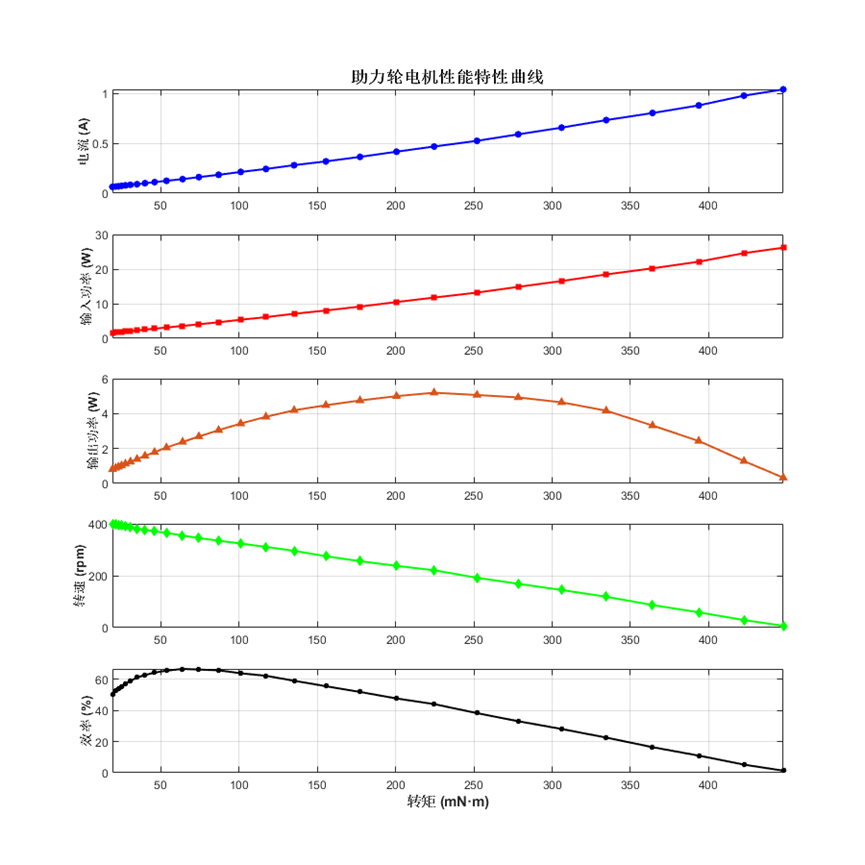

图3. 助力轮电机性能测试曲线

正反转与低速特性

家用洗地机助力轮在日常清洁使用中频繁面临推拉切换(正反转交替)及微动慢推(低速运行)等工况，对控制系统的响应速度与低速稳定性提出了严苛要求，通过实测速度曲线和霍尔输出曲线，验证助力轮模组在正反转切换及低速运行下的优异动态表现。

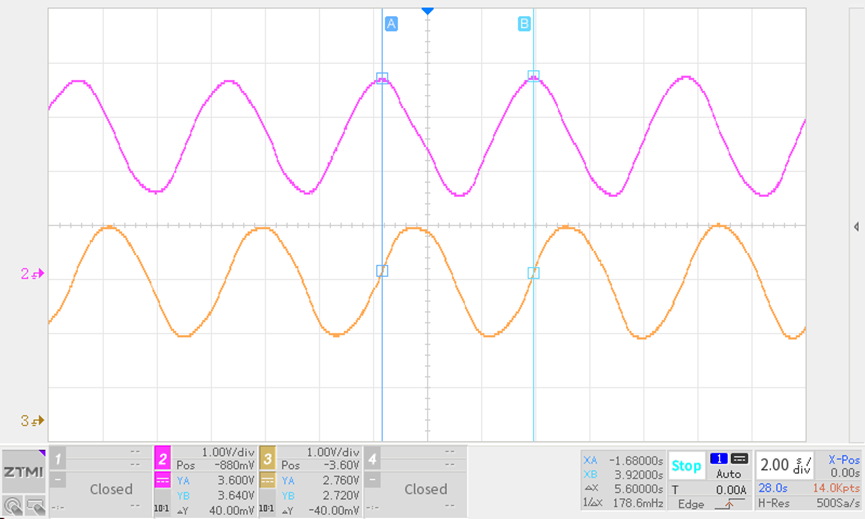

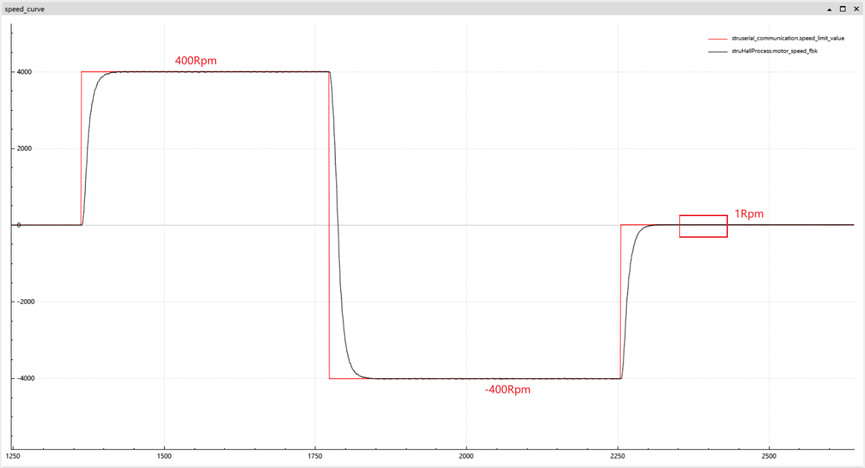

图4. 左右滑动查看波形

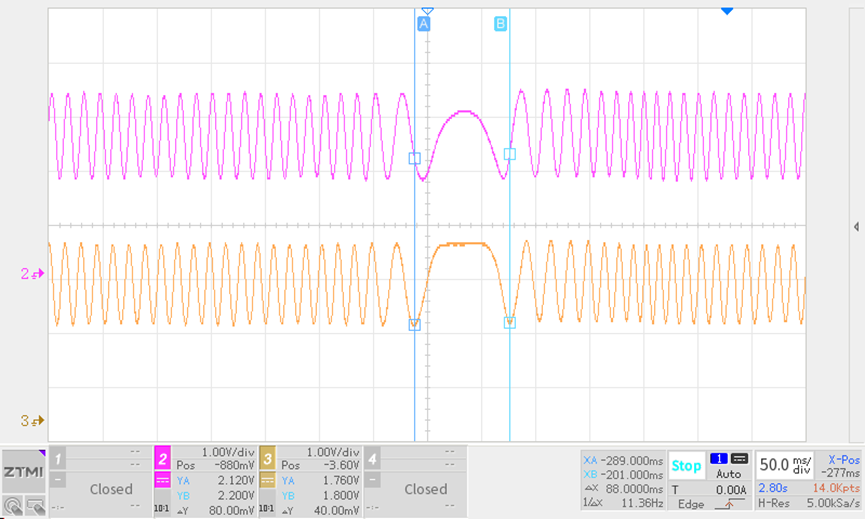

正反转切换无超调 在正转切换至反转的瞬态过程中，转速曲线平滑过零，无过冲、无振荡，换向手感流畅不突兀。

低速性能优异 在低速运行区间(<100 rpm)，转速控制稳定，无明显抖动或卡顿现象，微动推拉依然细腻跟手。

响应迅速 换向指令发出后，能够在毫秒级时间内完成转矩方向反转，用户几乎感受不到延迟。

串口通信：三种控制模式随心切换

LKS32MC03x系列助力轮驱动方案集成了标准串口通信接口，支持与3.3V/5V主控芯片直接互连，无需额外电平转换电路，大幅简化整机硬件设计。通过串口指令，上位机可实时切换电流环、速度环、位置环三种控制模式，满足助力轮在不同工况下的精准控制需求。其中电流环用于转矩精准输出，速度环保障转速平稳跟随，位置环实现角度精确定位——三环灵活配置，可根据产品定位自由匹配最合适的助力策略。

应用示例：以上位机控制助力轮以目标转速运行为例，仅需通过串口发送三条指令即可完成：

1.发送使能：使能驱动，系统进入待命状态

2.切换模式：选择速度环控制模式

3.设定转速：设定目标转速为400 rpm

执行上述指令后，助力轮将自动加速至400 rpm并保持稳速运行。同理切换至电流环或位置环模式后，亦可分别通过发送转矩指令或角度指令实现对应控制。

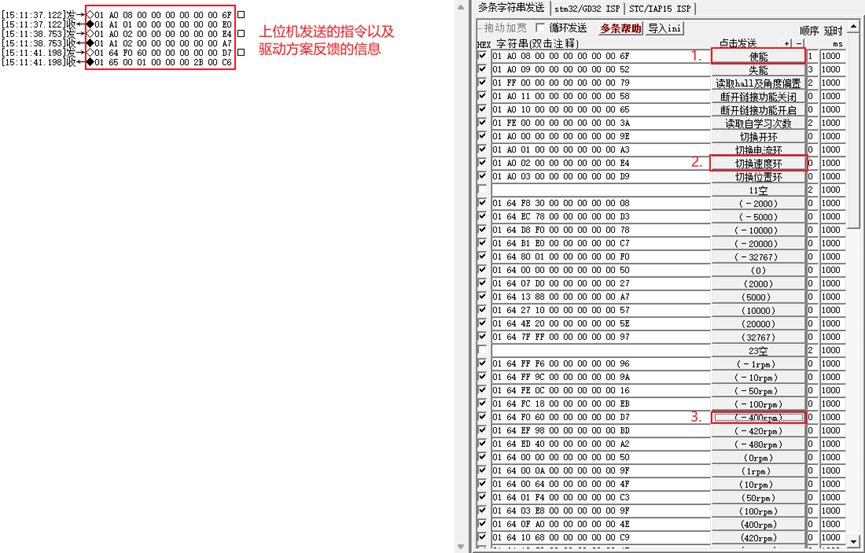

图5. 上位机控制界面OTA固件升级实操

LKS32MC03x系列助力轮驱动方案支持通过电机4pin接口直连进行OTA固件升级，无需拆装助力轮模组即可完成程序迭代，大幅降低售后维护复杂度与时间成本。

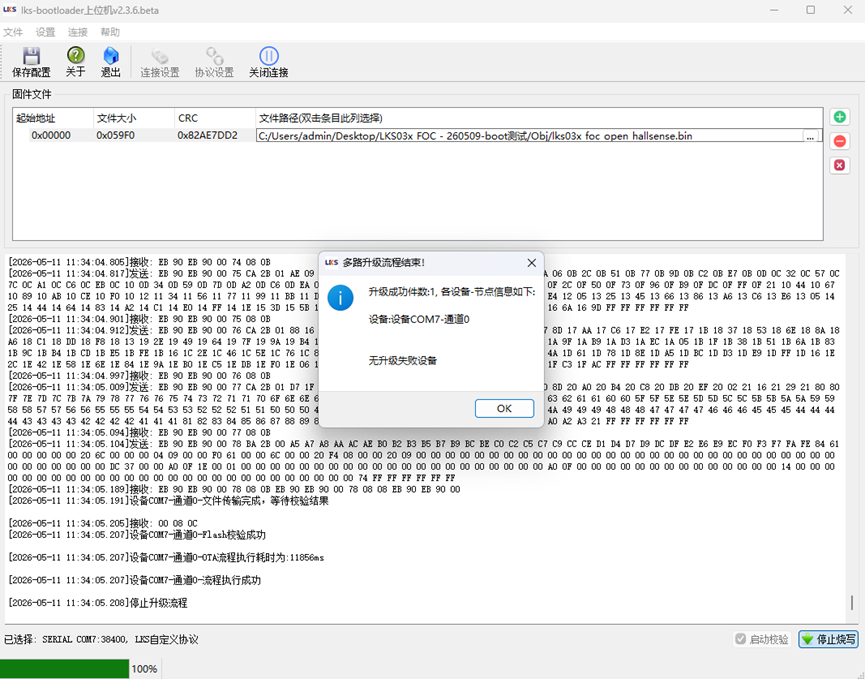

图6. OTA固件升级界面

从高集成度电机驱动MCU，到覆盖启动、运行、保护与升级的完整助力轮方案，晶丰明源为家用洗地机打造了高性能、高集成、高性价比的一站式行走控制平台。该方案不仅集成了多重保护、刹车功能、OTA免拆升级等实用特性，更通过三环全集成控制与人体工学助力曲线实现精准的随动响应———让消费者在平地清洁时体验丝滑轻盈，在启停转向时感受精准跟手，真正满足现代家庭对省力、智能、可靠耐用的多元化需求。
