跨网段耦合器破解S7-200 Smart PLC的IP不能修改无法实现跨网段监控问题应用案例

一、项目背景

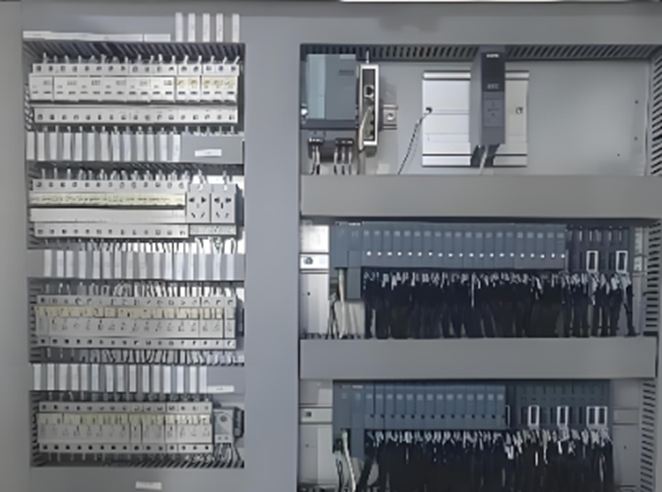

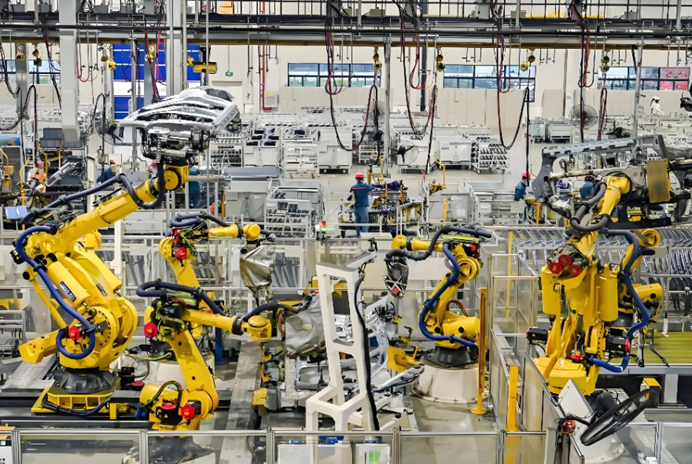

某汽车零部件自动化生产车间，主要负责发动机核心部件冲压、装配工序，部署了多套自动化控制系统，核心设备包括西门子S7-1200/1500 PLC共8台、西门子SmartIE 1000 IE V3老款触摸屏3台、昆仑通态组态软件1套、Modbus TCP采集系统1套，以及12台上位机（用于生产监控与数据管理）。随着车间智能化升级，原有控制系统出现多种通讯难题，严重影响生产效率与监控稳定性，亟需一款高效、稳定的跨网段耦合设备解决上述问题，最终选用捷米特JM-ETH-PN跨网段耦合器，全面优化通讯链路。

二、现场核心痛点及设备概况

本次项目涉及的核心设备品牌及型号：西门子S7-1200 PLC（6ES7 214-1AG40-0XB0）4台、西门子S7-1500 PLC（6ES7 510-1DJ01-0AB0）4台、西门子SmartIE 1000 IE V3触摸屏（6AV6648-0BC11-3AX0）3台、捷米特JM-ETH-PN跨网段耦合器4台、昆仑通态组态软件（MCGS Pro V7.7）、Modbus TCP采集终端（研华ADAM-6050）。现场核心痛点集中在以下5点，均为工业自动化场景高频难题：

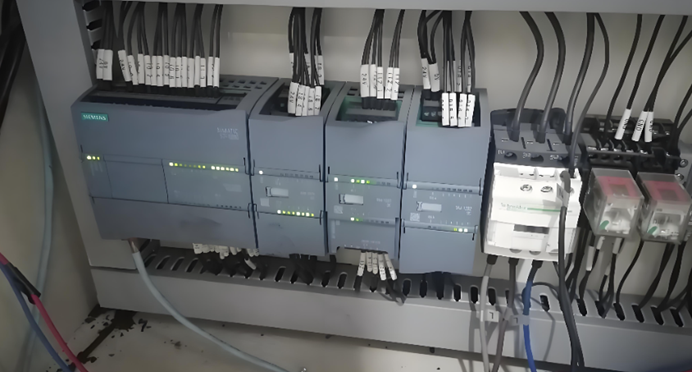

1. PLC现场IP冲突、无法修改IP：车间原有4台S7-1200 PLC（IP：192.168.1.10-192.168.1.13）与新增的采集系统IP段重叠，且PLC已固化程序，修改IP会导致程序紊乱、设备停机，无法直接接入上位监控系统。

2.不同网段PLC无法被上位机/触摸屏访问：PLC部署在生产现场网段（192.168.1.x），上位机与触摸屏部署在中控室网段（192.168.0.x），传统交换机无法实现跨网段互通，需人工现场查看PLC运行状态，数据采集延迟超30分钟。

3.老款触摸屏不兼容新型西门子PLC：3台SmartIE老款触摸屏（固件版本V13）无法直接连接S7-1500 PLC（固件版本V2.9），通讯协议不匹配，导致触摸屏无法监控S7-1500 PLC控制的装配工序，只能依赖上位机，操作不便。

4. PLC不支持Modbus TCP，无法对接采集系统：西门子S7-200 Smart PLC（2台备用）不支持Modbus TCP协议，无法将运行数据上传至Modbus TCP采集系统，导致备用设备运行状态无法纳入统一监控。

5. PLC现场抗干扰能力不足、通讯易掉线：车间冲压工段存在强电磁干扰，原有通讯设备无有效防护，PLC与上位机通讯频繁掉线，日均掉线8-10次，每次恢复需10-15分钟，严重影响生产连续性。

三、功能亮点及解决方案

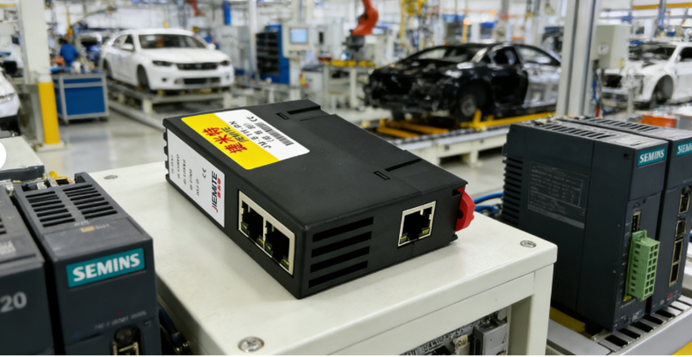

针对现场痛点，结合捷米特JM-ETH-PN跨网段耦合器的核心功能，制定针对性解决方案，全程不影响车间正常生产，部署调试仅耗时1天。

1.解决IP冲突问题：利用设备NAT地址映射功能，将4台冲突的S7-1200 PLC原有IP（192.168.1.10-192.168.1.13）及对应端口，映射为中控室网段新IP（192.168.0.20-192.168.0.23），无需修改PLC任何参数，即可顺利接入上位系统，避免程序紊乱。

2.解决跨网段通讯难题：依托设备LAN1、LAN2双独立局域网设计，将LAN1接入现场PLC网段（192.168.1.x），LAN2接入中控室上位机/触摸屏网段（192.168.0.x），实现两个网段隔离互通，无需重新布线，上位机与触摸屏可直接访问所有PLC，数据采集延迟控制在50ms内。

3.解决老款触摸屏兼容性问题：通过设备协议适配功能，打通SmartIE老款触摸屏与S7-1500 PLC的通讯链路，无需升级触摸屏固件，即可让触摸屏稳定读取S7-1500 PLC的运行参数、报警信息，实现装配工序现场监控。

4.解决Modbus TCP对接问题：利用设备协议转换功能，将2台S7-200 Smart PLC的数据转换成Modbus TCP服务器模式，直接对接研华ADAM-6050采集系统，实现备用设备运行状态统一监控。

5.解决抗干扰、通讯掉线问题：设备采用工业级硬件设计，内置EMC电磁兼容防护、TVS浪涌保护，可抵御冲压工段强电磁干扰，同时优化通讯链路，避免信号衰减，彻底解决通讯掉线问题。

四、使用前后对比

1.通讯效率对比：使用前，跨网段数据采集延迟超30分钟，人工现场巡检耗时费力；使用后，数据采集延迟≤50ms，上位机、触摸屏可实时监控所有PLC运行状态，无需人工现场巡检，工作效率提升80%。

2.稳定性对比：使用前，日均通讯掉线8-10次，每次恢复耗时10-15分钟，月停机损失超8小时；使用后，连续运行30天无一次掉线，通讯稳定性达99.9%，彻底杜绝因通讯故障导致的停机。

3.兼容性对比：使用前，老款触摸屏无法对接S7-1500 PLC，备用PLC无法接入采集系统，监控存在盲区；使用后，所有设备通讯正常，实现全车间自动化设备统一监控，无监控盲区。

4.运维成本对比：使用前，需安排2名运维人员专门处理IP冲突、通讯掉线等问题，月运维成本较高；使用后，设备无需专人值守，运维工作量减少90%，大幅降低运维成本。

五、项目总结

本次项目通过部署捷米特JM-ETH-PN跨网段耦合器，精准解决了车间PLC IP冲突、跨网段通讯、设备兼容性、抗干扰等核心痛点，充分发挥了设备的NAT映射、双网段隔离互通、协议适配、工业级防护等功能优势。设备部署简单、调试便捷，无需改动现场设备原有参数和程序，最大限度降低了对生产的影响。

应用后，车间自动化控制系统通讯稳定性、监控效率大幅提升，彻底杜绝了因通讯故障导致的生产停机，降低了运维成本，为车间智能化升级提供了可靠的通讯支撑。捷米特JM-ETH-PN跨网段耦合器的工业级设计的高适配性，完美契合工业自动化场景的复杂需求，是解决多网段通讯、设备兼容难题的优选设备。

相关技术交流请给邵工留言
