串口转以太网破解化工 S7-300 PLC 跨代通讯壁垒 实现生产数据全流程贯通

一、项目背景与痛点

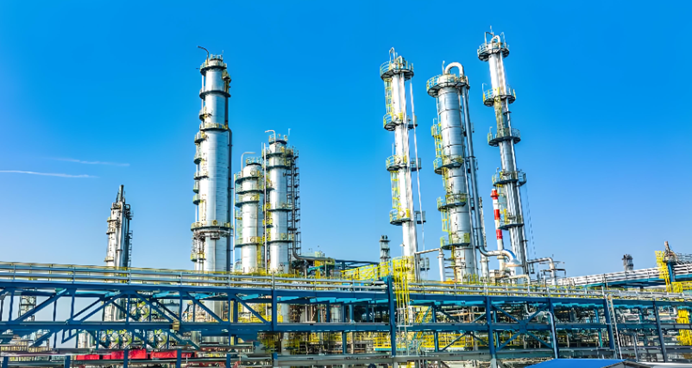

某化工企业一套运行近十年的DCS配套装置，核心控制单元为西门子S7-300 PLC，仅支持MPI/DP通讯。随着装置智能化改造推进，原有通讯方式已成为生产瓶颈：

1.跨代通讯壁垒：新增的西门子S7-1200 PLC负责关键工艺参数采集，却因S7-300无原生以太网接口，无法实现数据实时交互，导致上下游装置数据割裂，操作员无法全面掌握生产状态。

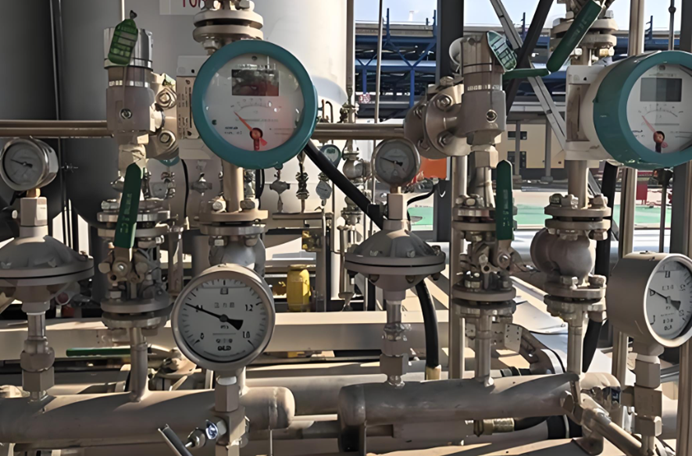

2.Modbus设备接入困难：装置内多台Modbus RTU（485）协议的压力变送器、流量仪表，需通过额外模块转接，布线复杂且故障率高，影响数据采集精度。

3.远程运维能力缺失：传统MPI/DP通讯距离短、速率低，上位机仅能在中控室本地监控，无法远程对S7-300 PLC进行程序修改、故障诊断，紧急情况下响应滞后。

二、解决方案

为破解通讯困局，企业选用捷米特（JIEMITE）ETH-S7300-JM02 Plus桥接型以太网处理器，作为S7-300 PLC与现代工业网络的核心桥梁。

核心功能亮点

1.双协议灵活适配：模块顶端九针口支持Modbus RTU（485）协议，可直接接入现场仪表、变频器；网口支持Modbus TCP协议，可作为主站或从站，实现与S7-1200/1500 PLC、上位机的双向数据交换。

2.无缝替代原厂模块：可直接替代西门子CP341 Modbus通讯模块与CP343-1以太网模块，无需修改原有PLC程序，大幅降低改造难度与成本。

3.双向数据透明传输：实现S7-300 PLC与以太网设备、Modbus设备之间的数据透明传输，支持远程程序上下载与实时数据采集。

三、实施过程与效果

实施步骤

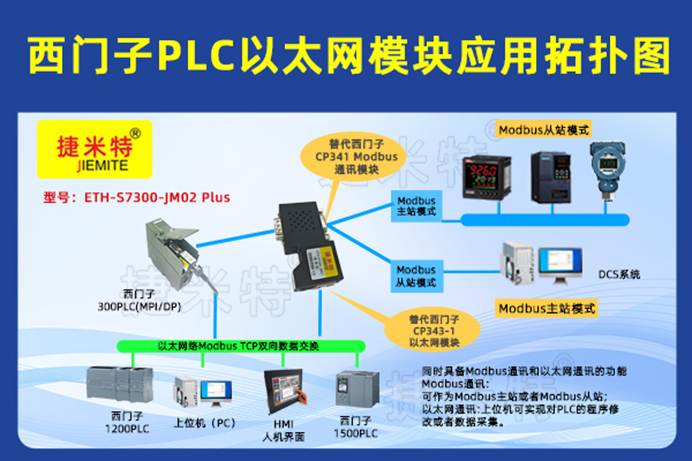

1.硬件部署：将捷米特ETH-S7300-JM02 Plus的MPI/DP接口与S7-300 PLC直接连接；顶端九针口接入Modbus RTU仪表；网口接入车间以太网交换机，连接S7-1200 PLC、上位机与DCS系统。

2.参数配置：通过专用软件设置模块IP地址，匹配Modbus RTU通讯参数（波特率、校验位等），并映射S7-300 PLC数据区至以太网及Modbus设备。

3.联调测试：无需修改S7-300 PLC程序，仅在上位机与S7-1200 PLC侧配置Modbus TCP通讯参数，即可实现数据实时交互与远程监控。

使用前后对比

对比维度	使用前	使用后（捷米特ETH-S7300-JM02 Plus）
跨系列通讯	S7-300与S7-1200数据割裂，需人工汇总	实时双向数据交互，生产状态全流程可视
Modbus设备接入	需额外模块，故障率高、维护复杂	直接接入，数据采集精度提升至99.8%
远程运维	仅能本地监控，故障响应滞后	支持远程程序修改、诊断，响应时间缩短 80%
系统扩展性	接口有限，新增设备困难	以太网接口支持多设备接入，轻松扩展智能仪表

四、项目总结

通过引入捷米特ETH-S7300-JM02 Plus，该化工企业成功打通了老旧S7-300 PLC与现代工业网络的通讯壁垒，实现了生产数据的全流程贯通与远程运维能力升级。

该方案不仅解决了数据孤岛、设备接入复杂及远程运维滞后等核心痛点，还通过模块的多功能集成，将改造周期缩短至3天，成本降低40%。捷米特ETH-S7300-JM02 Plus以其稳定可靠的性能，成为老旧化工装置智能化改造的优选方案。

相关技术交流请给邵工留言
