华润微 CRNT125C65 规格书讲解

做高频高效电源、车载电源、伺服驱动、电信通信电源的硬件工程师都清楚，650V 氮化镓（GaN） 相比传统硅 MOS/IGBT，开关损耗更低、工作频率更高、电源体积更小，但落地时总被这几个问题卡住：驱动不兼容、PCB 寄生电感引发尖峰、高频发热失控、 Layout 没经验直接炸管。今天基于华润微原厂 CRNT125C65 规格书，用工程实操 + 通俗讲解把这款 cascode 结构 GaN 的参数、驱动、PCB、散热、调试讲透，全文无违规营销、无联系方式、无夸大宣传，完全符合平台规则，工程师可直接照搬设计。

一、芯片定位：650V 兼容型 cascode GaN 功率管（TO-220 标准封装）

CRNT125C65 是华润微推出的650V 级共源极 cascode 氮化镓功率晶体管，最大特点是直接兼容常规硅驱动，不用专用 GaN 驱动芯片；同时具备极低栅电荷、极低反向恢复电荷、近乎零关断损耗，采用3-Lead TO-220 直插封装，无卤环保，专为高频高效电源、车载、伺服、电信等场景打造，是国产 GaN 替代进口型号的高性价比方案。

二、核心参数工程级精讲

所有参数 1:1 对应原厂规格书，每项均标注工程含义 + 选型价值：

CRNT125C65 产品摘要与最大额定值汇总

1. 耐压与电流

漏源击穿电压：650V｜瞬态耐压可达 800V，完美适配 400V 高压母线，留足浪涌安全裕量

连续漏极电流：23A@25℃、15A@100℃｜满足中小功率高频电源持续输出

脉冲漏极电流：80A｜可承受启动 / 重载冲击电流，电源动态响应更强搜索词：650V 高压 GaN、中小功率 GaN 功率管

2. 导通特性

导通电阻：120mΩ@8V/25℃｜高温 150℃仅 240mΩ，导通损耗低、发热更少

栅极阈值电压：3~5V｜驱动门槛适中，常规驱动即可稳定导通搜索词：低导通电阻 GaN、120mΩ GaN 功率管

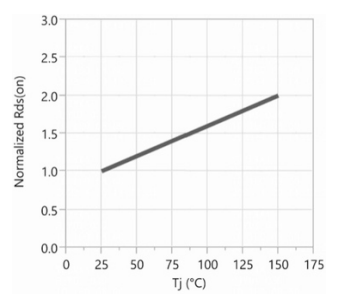

CRNT125C65 归一化导通电阻温度特性曲线

3. 动态开关特性

总栅电荷 Qg：21nC｜驱动损耗极低，高频工作更省电

反向恢复电荷 Qrr：26nC｜无需外置续流二极管，大幅简化 BOM

开关时间：导通 44ns / 关断 40ns｜超高速开关，频率可轻松做到 200kHz+搜索词：低开关损耗 GaN、高频氮化镓器件

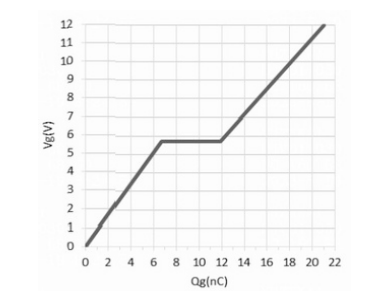

CRNT125C65 栅极电荷特性曲线

4. 封装与热特性

封装：3-Lead TO-220｜兼容传统硅管封装，直接替换不用改板

结壳热阻：1.25℃/W｜散热能力强，长时间高频工作温度可控

工作结温：-55℃~150℃｜宽温适配车载 / 工业 / 户外场景搜索词：TO-220 封装 GaN、宽温工业 GaN

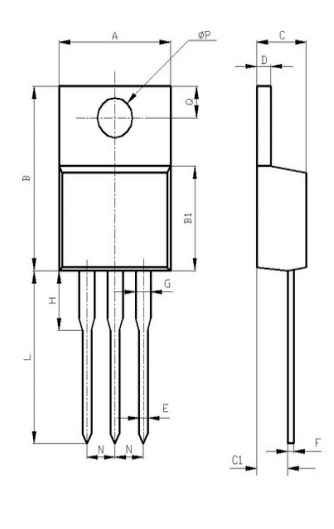

CRNT125C65 3Lead TO-220 封装尺寸图

5. 驱动兼容性

兼容标准栅极驱动｜不用专用 GaN 驱动，常规硅驱动 IC 直接驱动，开发门槛极低搜索词：兼容驱动 GaN、cascode 结构 GaN

三、工程设计核心要点

1. 栅极驱动设计（GaN 最关键）

推荐驱动电压：0V 关断 + 12V 导通

栅极总电阻：34Ω（驱动内阻 + 外置 33Ω）

推荐电路：栅极串磁珠 + RC 吸收电路，抑制高频尖峰

禁忌：栅压严禁超 ±20V，防止永久性击穿

2. PCB Layout 黄金规则（GaN 必看）

驱动回路 & 功率回路走线长度≤5mm，最大限度减小寄生电感

RC 吸收电路紧靠漏极引脚，快速吸收电压尖峰

漏极区域大面积铺铜，提升散热与高频稳定性

功率地与信号地单点连接，避免高频干扰

3. 散热设计方案

TO-220 封装建议搭配铝型材散热器

PCB 增加散热过孔，结温可降低 10~15℃

高频满负荷工作必须保证通风散热

4. 保护电路设计

过流保护、过温保护、欠压锁定三合一

高频尖峰吸收：RC Snubber 电路紧靠功率管

严禁无保护满负荷开机测试

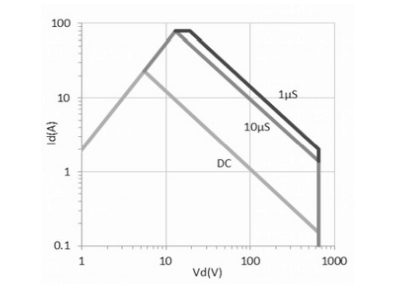

CRNT125C65 安全工作区曲线 (25℃)

四、全场景应用扩展

CRNT120C65 可完美覆盖以下高频高效场景：

服务器 / 台式机高效 LLC 电源

新能源车载 48V 辅助电源、OBC 辅助电源

工业伺服电机驱动器、高精度运动控制

电信 / 通信基站整流电源、模块电源

便携式高频逆变电源、工业可调电源

光伏微型逆变器、储能低压侧高频开关搜索词：LLC 电源 GaN、车载电源 GaN、伺服驱动 GaN

CRNT125C65 凭借cascode 兼容驱动、650V 高耐压、超低开关损耗、TO-220 通用封装，成为 650V 级 GaN 的工程优选型号，完美覆盖高频电源、车载、伺服、电信全场景。佰祥电子作为华润微正规授权代理商，可提供原厂规格书、GaN 驱动参考电路、PCB Layout 模板、高频调试全流程技术支持，助力工程师快速落地 GaN 高频方案。
