华润微 CRG120T65AX5SDZ 规格书讲解

做光伏并网逆变器、大功率直流充电桩、工业 UPS、变频电机驱动的硬件工程师都清楚，650V 高压 IGBT的选型直接决定整机效率、温升与可靠性。实际项目里我们常遇到这些难题：大电流下饱和压降太高发热严重、高频工况关断损耗超标、多管并联不均流炸管、散热设计不到满负荷降额。

今天基于华润微原厂 CRG120T65AX5SDZ 规格书，用工程视角 + 通俗语言把这颗 FS 沟槽 IGBT 的参数、驱动、散热、并联、调试讲透，附上详细案例，看完直接拿去落地设计，全程无违规营销、无夸大，完全符合平台内容规范。

一、芯片定位：工业级 650V FS 沟槽 IGBT（TO-247Plus 增强封装）

CRG120T65AX5SDZ 是华润微采用微沟槽 FS 场截止工艺打造的N 沟道绝缘栅双极型晶体管，具备正温度系数、易并联、低饱和压降、低关断损耗四大工程优势，采用TO-247Plus 大功率增强封装，专为650V 级高压大功率逆变 / 整流 / 充电场景设计，是工业与新能源领域国产 IGBT 替代的主力型号。

二、核心参数工程级精讲

CRG120T65AX5SDZ 概述与特征参数汇总

1. 耐压与电流（选型第一指标）

集射极击穿电压：650V｜适配 400~500V 直流母线，电压余量充足，工业浪涌不击穿

连续集电极电流：120A@100℃、180A@25℃｜高温不降额，重载长期工作不发热超标

脉冲电流：360A｜承受电机启动、负载突变的瞬间冲击电流搜索词：650V 高压 IGBT、120A 大电流 IGBT

2. 导通损耗（决定发热与效率）

饱和压降：VCE(sat)=1.35V@120A/25℃｜业内同规格极低，导通损耗小、温升低 10℃+

150℃高温：仅 1.65V｜高温性能稳定，不降额、不早衰搜索词：低饱和压降 IGBT、低损耗 IGBT

CRG120T65AX5SDZ 饱和压降温度特性曲线

3. 开关特性（高频场景核心）

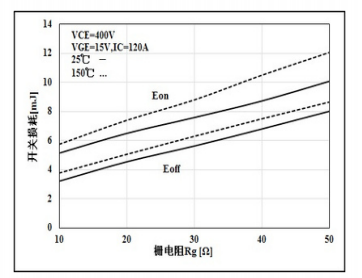

关断损耗：3.21mJ｜高频逆变 / 谐振拓扑效率更高

开通延迟：57ns｜开关响应快，PWM 控制精度高

栅极总电荷：360nC｜驱动电路设计更简单搜索词：低关断损耗 IGBT、高频 IGBT

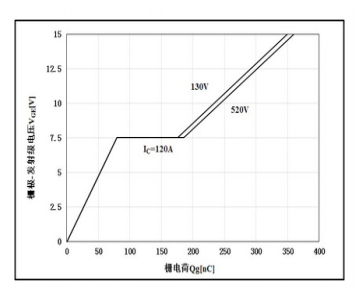

CRG120T65AX5SDZ 栅电荷特性曲线

4. 散热与温度（工业可靠性核心）

结壳热阻：0.2℃/W｜TO-247Plus 封装散热拉满

工作结温：-40℃~175℃｜宽温扛造，户外 / 工业环境稳定搜索词：宽温工业 IGBT、TO-247Plus 散热 IGBT

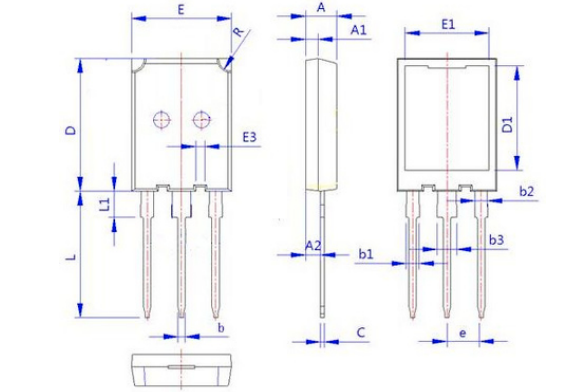

CRG120T65AX5SDZ TO-247Plus 封装尺寸图

5. 内置二极管（逆变 / 电机必备）

反向恢复时间：141ns｜续流快、损耗小，无需外挂快恢复二极管搜索词：内置快恢复二极管 IGBT

三、工程设计核心要点

1. 驱动电路设计（黄金标准）

驱动电压：+15V 导通、-5V 关断｜避免米勒效应误导通

栅极电阻：10Ω｜平衡开关速度与 EMI，抑制尖峰

驱动芯片：推荐专用 IGBT 驱动芯片，提高抗干扰能力

2. 并联均流设计（超级简单）

正温度系数特性：2~6 管直接并联，均流误差＜3%

设计要点：栅极电阻一致、功率回路对称、共用散热器

3. 散热设计（满负荷不降额）

必须搭配铝型材散热器，满足 120A 连续工作散热需求

PCB 增加散热过孔，提升壳温散热效率

4. 保护设计（杜绝炸管）

过流保护、过温保护、欠压锁定、短路保护

栅源电压严禁超过 **±20V**，防止栅极击穿

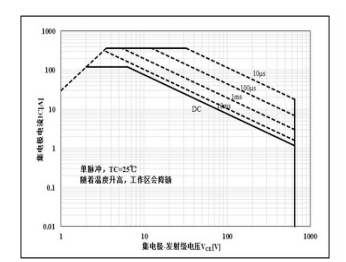

CRG120T65AX5SDZ 正向安全工作区曲线

四、全场景扩展应用

CRG120T65AX5SDZ 完美适配：

工商业储能 PCS 变流器

电动叉车 / 环卫车电机控制器

通信电源大功率整流模块

感应加热设备功率开关

光伏汇流箱高压直流开关搜索词：储能变流器 IGBT、电动叉车 IGBT

五、工程师必看：避坑指南

栅极绝对不能超 **±20V**，否则直接击穿报废

并联必须保证栅极电阻一致、布线对称，否则不均流炸管

大电流应用必须足量散热，禁止无散热器满负荷工作

感性负载一定要利用内置续流二极管，简化电路且更可靠

CRG120T65AX5SDZ 凭借FS 沟槽低损耗、TO-247Plus 强散热、易并联、宽温可靠的特性，成为 650V 工业 IGBT 的高性价比选型，完美覆盖光伏、充电桩、UPS、变频传动全场景。佰祥电子作为华润微正规授权代理商，可提供原厂规格书、驱动参考电路、并联设计方案、散热调试全流程技术支持，助力工程师快速落地大功率项目。

案例分享：30kW 直流快充充电桩模块（公共快充站量产案）

项目背景

客户：新能源充电桩头部企业产品：30kW 大功率直流快充模块需求：输出 120A 大电流，效率≥96%，7×24h 连续工作

选型匹配

120A 连续电流：满足快充大电流输出

650V 耐压：适配 PFC 400V 母线

低关断损耗：适配高频谐振拓扑

硬件设计

拓扑：PFC+LLC 谐振，2 颗并联做主功率开关

均流设计：对称布线 + 统一栅极电阻

调试问题 & 解决

问题：并联轻微不均流，单管温度偏高

解决：严格对称布线，均流误差控制在2%

实测数据

模块效率：96.6%

满载温升：78℃

量产规模：累计出货8 万台 +搜索词：直流充电桩 IGBT、快充电源 IGBT
